Pioneer DVH-3900MP [100/112] Instalación

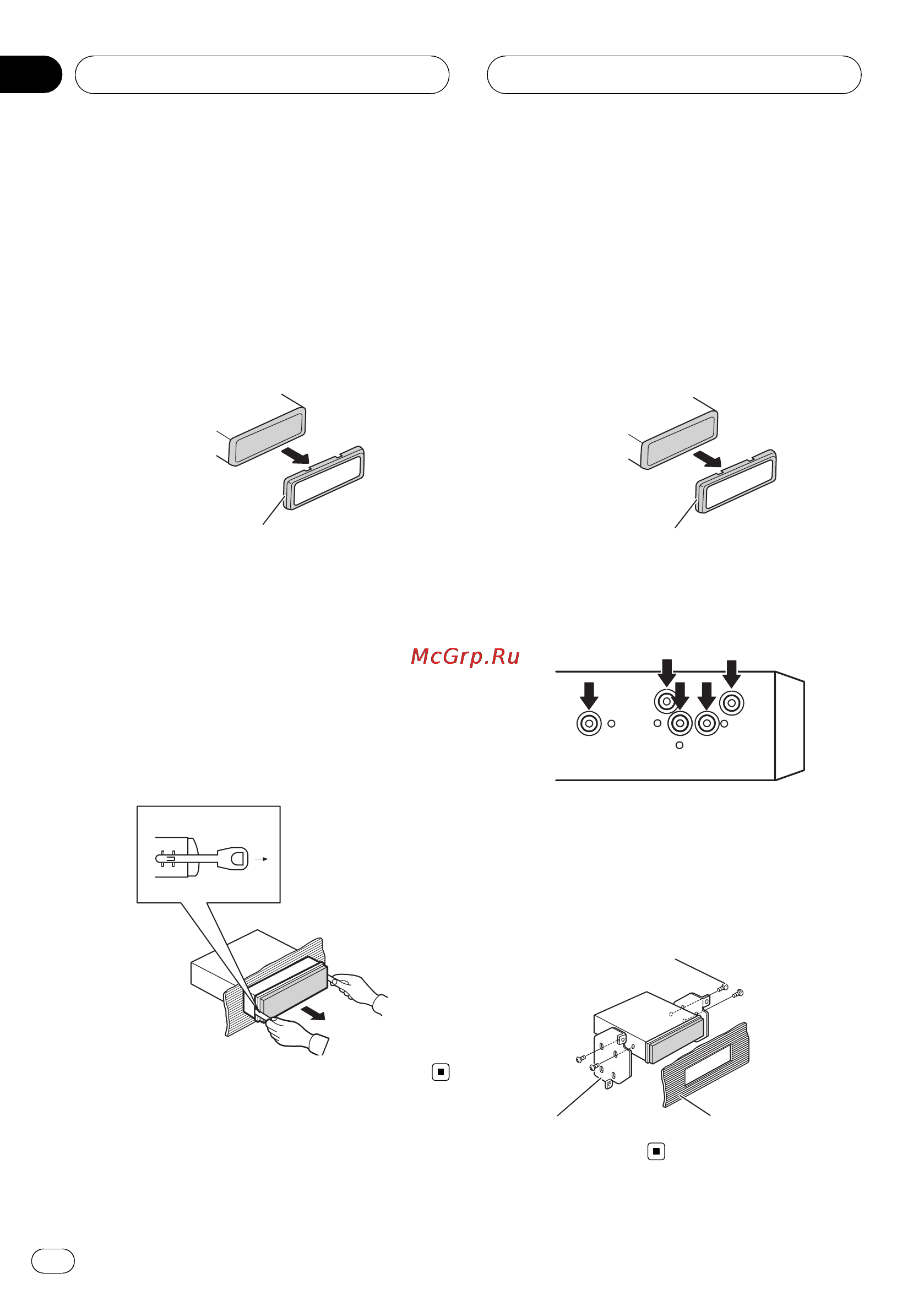

Retiro de la unidad

1 Extienda hacia afuera la parte superior

e inferior del aro de guarnición para retirar-

lo. (Al volver a colocar el anillo de guarni-

ción, oriente el lado que tiene una ranura

hacia abajo y colóquelo.)

! Resulta más fácil retirar el anillo de guarni-

ción si se suelta la carátula.

Anillo de guarnición

2 Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se

escuche un ligero chasquido.

! Inserte las llaves de extracción horizontal-

mente en la unidad. De lo contrario, se pue-

den atascar entre el manguito de montaje y

la unidad principal.

3 Extraiga la unidad del salpicadero.

Montaje trasero DIN

1 Extienda hacia afuera la parte superior

e inferior del aro de guarnición para retirar-

lo. (Al volver a colocar el anillo de guarni-

ción, oriente el lado que tiene una ranura

hacia abajo y colóquelo.)

! Resulta más fácil retirar el anillo de guarni-

ción si se suelta la carátula.

Anillo de guarnición

2 Determine la posición correcta, de

modo que los orificios del soporte y del la-

teral de la unidad coincidan.

3 Apriete los dos tornillos en cada lado.

! Utilice tornillos de cabeza redonda (5 mm

× 6 mm) o tornillos de cabeza embutida (5

mm × 6 mm), según la forma de los orifi-

cios roscados del soporte.

Tornillo

Carcasa Salpicadero o consola
