ВНИМАНИЕ!

Теплоизоляция (рис. 4-8, поз. A) выполнена

из чувствительных к нажиму фасонных дета-

лей из ЭПП, легко повреждаемых при ненад-

лежащем обращении.

●Снятие теплоизоляции выполнять только

в ниже указанной последовательности и в

соответственно указанном направлении.

●Не прикладывать силу.

●Не использовать инструмент.

4 x Установка и монтаж

ROTEX HPSU monobloc compact RKHW-MX-C

Накопительный бак солнечной энергии с регулятором системы отопления

008.1442207_02 – 10/2018 – RU

Руководство по монтажу и техобслуживанию

●Выполнить снятие верхней теплоизоляции в следующей

последовательности:

– Горизонтально снять боковой изоляционный элемент

(рис. 4-9, поз. A).

– Гор

изонтально снять задний изоляционный элемент

(рис. 4-9, поз. B).

– Гор

изонтально снять передний изоляционный эле-

мент (рис. 4-9, поз. C).

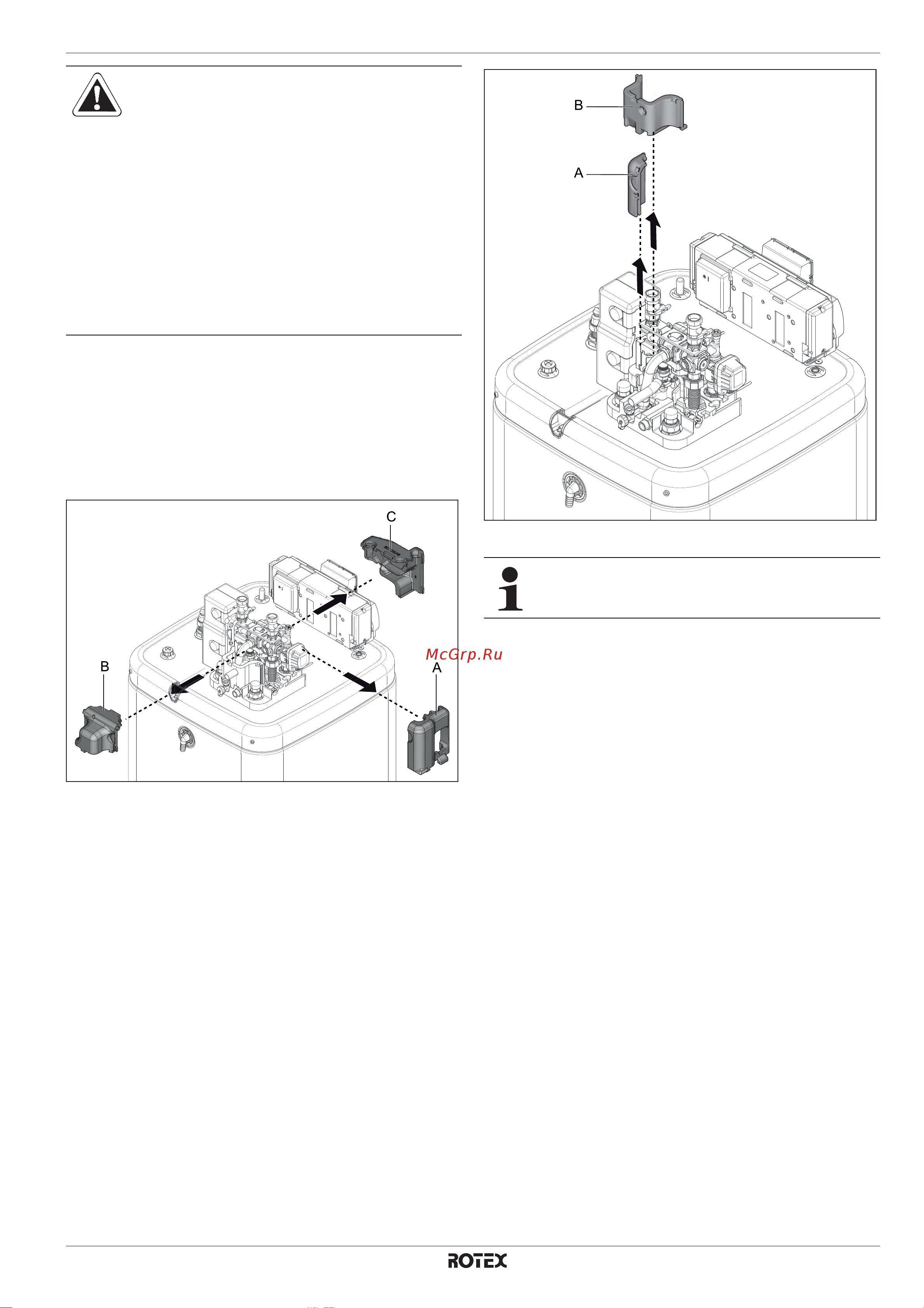

Pис. 4-9 Снятие верхней теплоизоляции

● При необходимости: Выполнить снятие нижней теплои-

золяции в следующей по

следовательности:

– Вертика

льно снять боковой изоляционный элемент

(рис. 4-10, поз. A).

– Вертика

льно снять задний изоляционный элемент

(рис. 4-10, поз. B).

Pис. 4-10 Снятие нижней теплоизоляции

Монтаж теплоизоляции осуществляется в обратной

последовательности.
