Руководство по монтажу и техобслуживанию
32
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
4 x Установка и монтаж
Межсетевой интерфейс ROTEX RoCon G1
Через опциональный межсетевой интерфейс RoCon G1 воз-
можно подк
лючение контроллера к Интернету. При этом воз-
можно дистанционное управление устройством ROTEX
HPSU monobloc compact через мобильный телефон (с помо-
щью мобильного приложен
ия).
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по
установке и управлению.
4.5.12 Подключение ROTEX HP convector
К данному компоненту прилагается отдельное руко-
водство, содер
жащее в том числе и указания по
установке и управлению.
– Элек
трическое подключение устройства ROTEX HP
convector, как показано на рис. 4-41, в ка
честве переклю-
чающего контакта (нагрев/охлаждение) на базовом
модуле с помощью следующих принадлежностей.
– Под
соединить оригинальный соединительный кабель
ROTEX (HPc-VK-1 14 20 15) к ROTEX HPSU monobloc
compact …(H/C)… (с функцией охлаждения), чтобы
устройство ROTEX HP convector могло переключать вме-
сте с устройс
твом ROTEX HPSU monobloc compact режим
работы (нагрев/охлаждение).
– При н
еобходимости, установить 2-ходовой клапан (2UV)
(HPC-RP 14 20 13) в устройство ROTEX HP convector
и подключить. Настроить его контроллер так, чтобы
2-ходовой клапан (2UV) выполнял запирание, если отсут-
ствует запрос от данного ус
тройства.
Переключение режима работы (нагрев/охлажде-
ние) мож
ет выполняться только на устройстве
ROTEX HPSU monobloc compact.

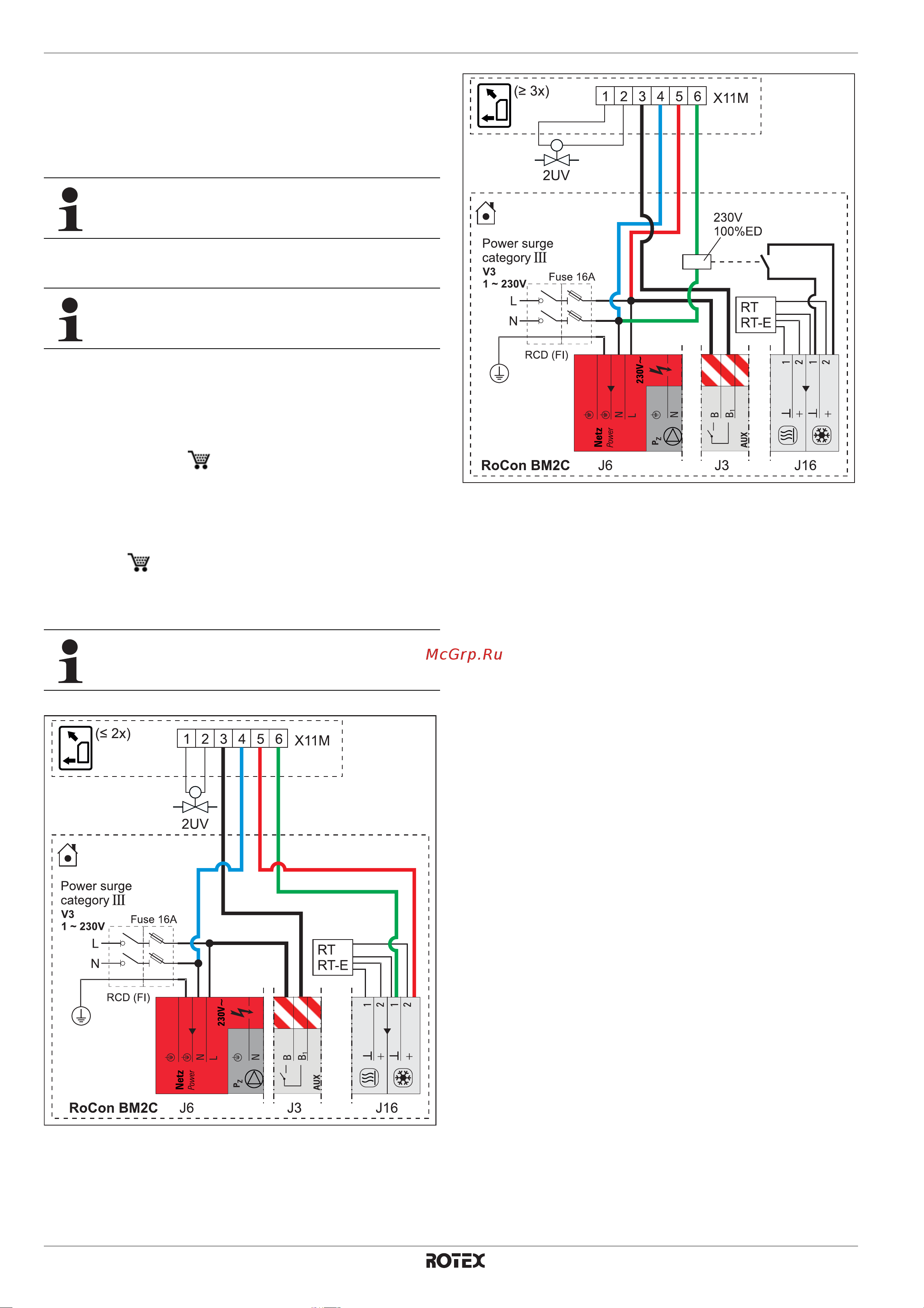

Pис. 4-41 Подключение устройства ROTEX HP convector (макс. 2)
к устройству ROTEX HPSU monobloc compact
Pис. 4-42 Подключение устройства ROTEX HP convector (мин. 3) к
устройству ROTEX HPSU monobloc compact
