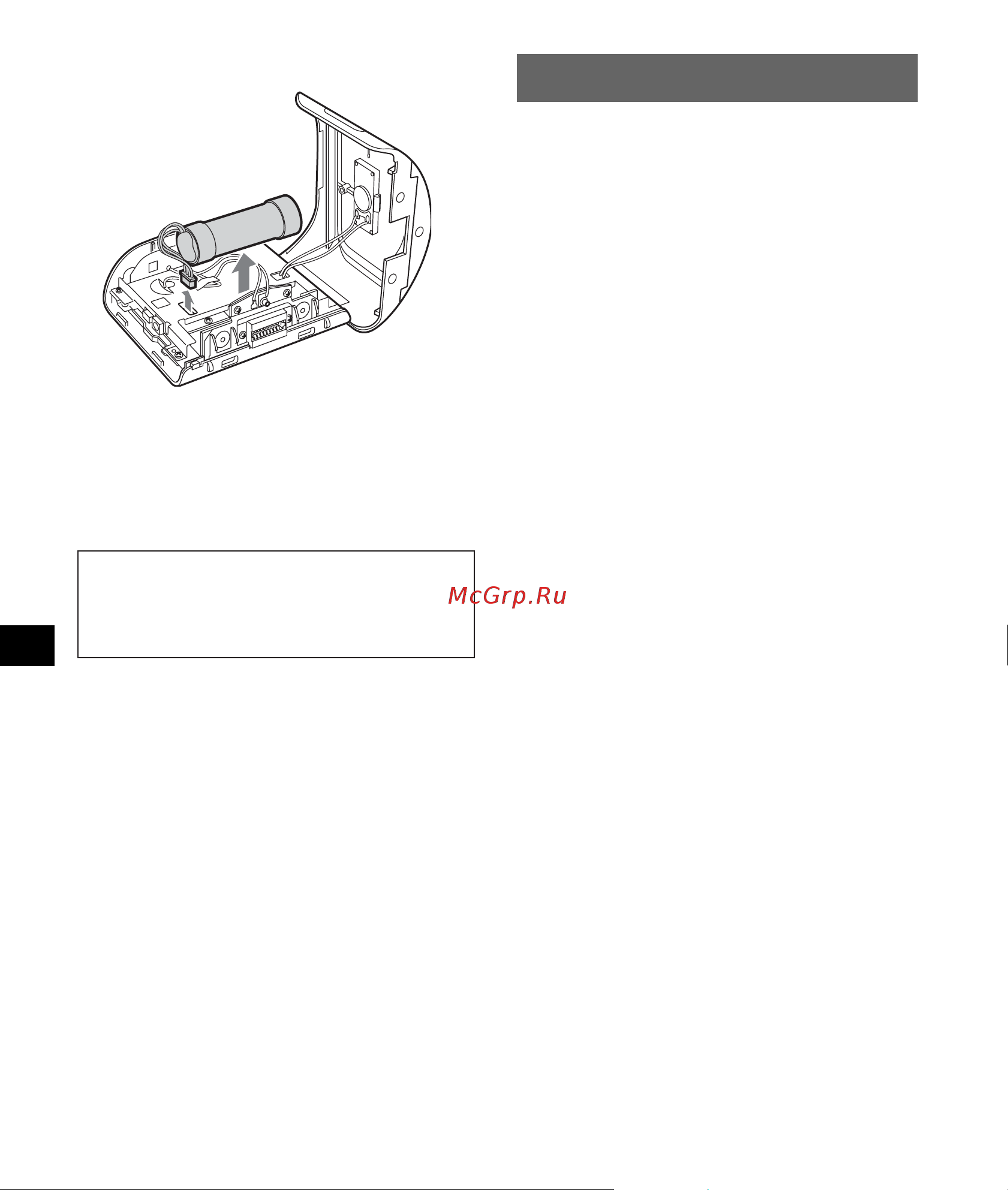

5 Rimuovere la batteria.
6 Isolare il terminale del connettore
utilizzando del nastro.
Note sulla batteria al litio
• Tenere la batteria fuori dalla portata dei bambini.
• Non afferrare la batteria con pinzette metalliche,
onde evitare di causare un cortocircuito.
Caratteristiche tecniche
Unità principale
Temperatura di utilizzo: 5 – 45 ºC
Requisiti di alimentazione: 5 V CC
(da alimentatore CA in dotazione)
Terminali di collegamento:
Connettore del supporto
Presa DC IN 5V
Presa USB
Presa dell’antenna GPS esterna
Diffusore: diffusore ovale da 20 × 40 mm
Consumo di corrente: circa 0,5 A
Dimensioni: circa 103,8 × 87,6 × 32,8 mm
(l × a × p, escluse le parti sporgenti)
Peso: circa 280 g
Monitor
Sistema: display a cristalli liquidi di tipo trasmissivo
Sistema guida: sistema a matrice attiva TFT a-Si
Dimensioni: 3,5 pollici (4:3)
Circa 70,1 × 52,6, 87,6 mm (l × a, p)
Segmento: 230.400 (960 × 240) punti
Supporto
Temperatura di utilizzo: 5 – 45 ºC
Requisiti di alimentazione: 5,2 V CC
(da adattatore della batteria dell’auto da 12 V in
dotazione (massa negativa))
Terminali di collegamento:
Connettore dell’unità
Presa DC IN 5.2V
Presa dell’antenna TMC (solo NV-U71T)
Frequenza di ricezione: 87,5 – 108,0 MHz
(solo NV-U71T)
AVVERTENZA
La batteria può esplodere se usata
scorrettamente. Pertanto, non deve essere
ricaricata, smontata o gettata nel fuoco.
