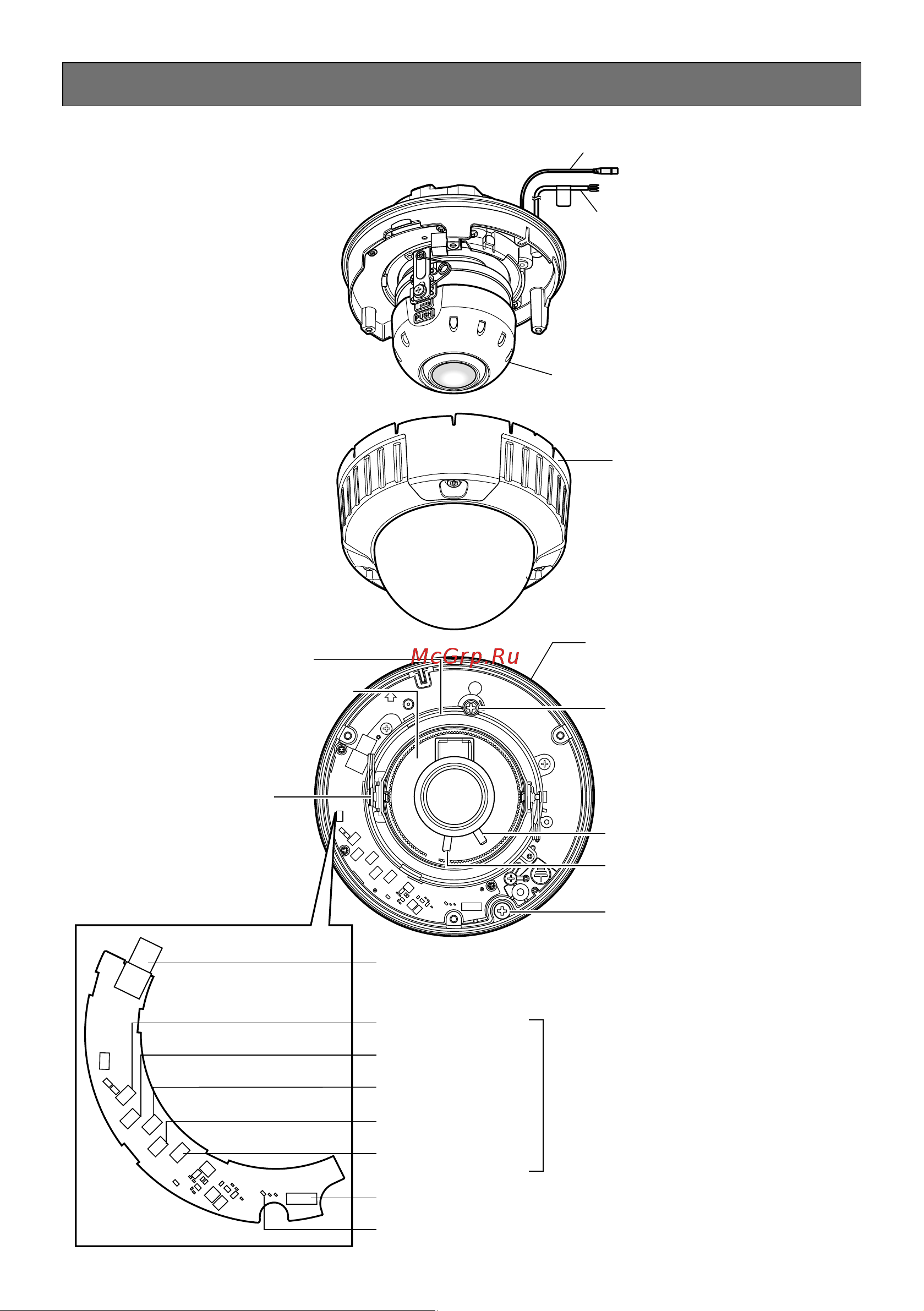

Основные органы управления и контроля и их функции
q
Шнур питания
w Кабель видеовыхода
e Корпус
r Столик панорамирования
!8
Контрольная лампочка работы функции ABF
Операционные
кнопки
!7
Разъем для подключения кабеля нагревателя
o Ручка фиксирования фокусного
расстояния
i
Ручка фиксирования фокуса
t Столик регулирования наклона
y Винт фиксирования
столика наклона
u Винт крепления столика
панорамирования
!0
Винты крепления камеры
!1
Коннектор выхода монитора
!9 Внутренний купол
!2 BКнопка вправо
[(RIGHT), FAR]
!3 Кнопка влево
[(LEFT), NEAR]
!4 Кнопка вверх
[(UP)]
!5 Кнопка вниз
[(DOWN), ABF1]
!6 Кнопка задания
[(SET), ABF2/MENU]
* На данном рис. показана камера
без внутреннего купола.
