x Предварительно пропускают кабели от стены или потолка через отверстие для доступа
кабелей.

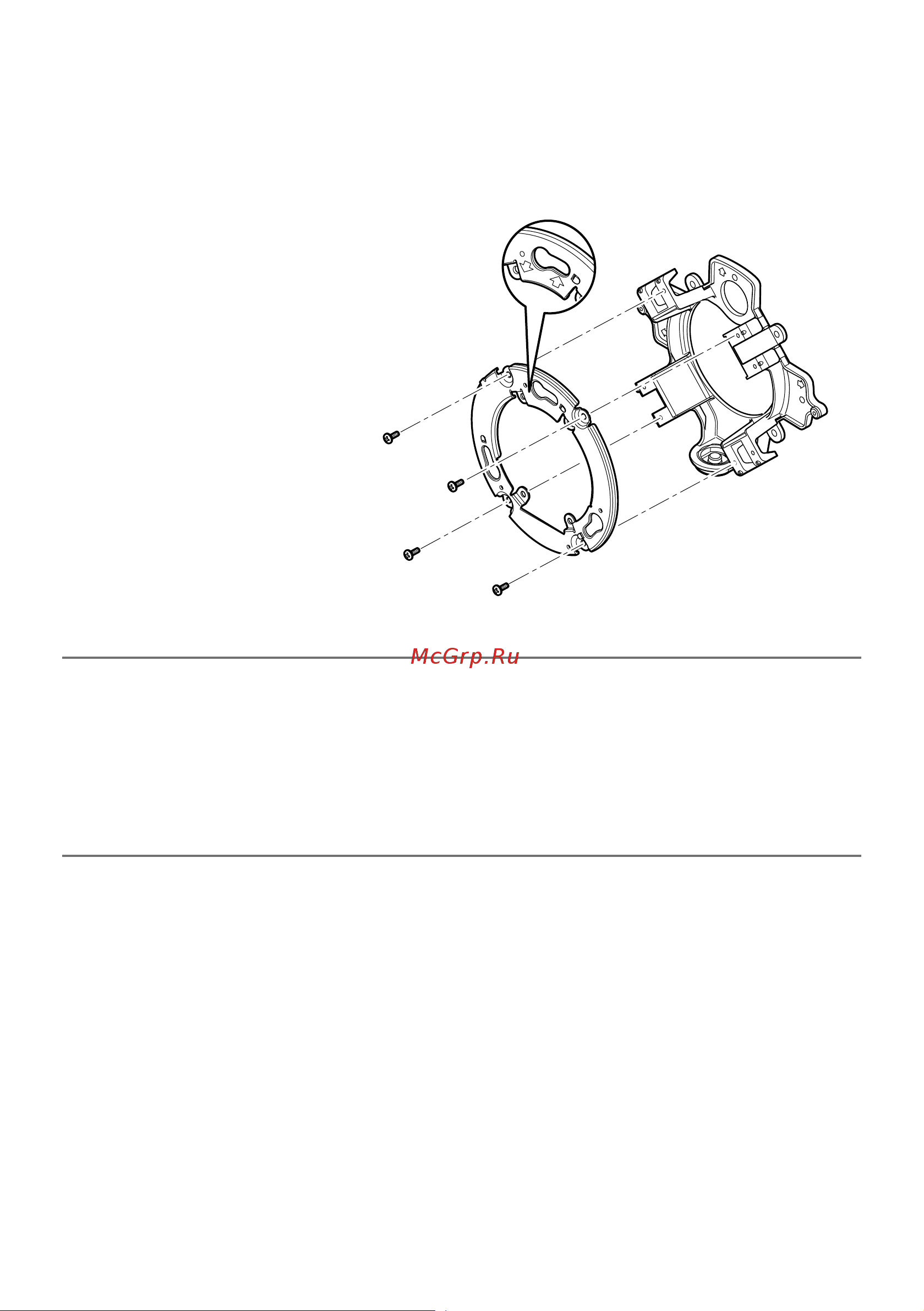

c Устанавливают приспособление на монтажный кронштейн.
Рекомендуемый крутящий момент при затяжке винта: 0,78 Н·м
FRONT
TOP
Приспособление для монтажа камеры
Примечание:
• Для монтажа на стену:
Монтаж производят таким образом, чтобы знак "MTOP" приспособления для монтажа камеры был
направлен вверх. (За исключением случая подсоединения кабелепровода сверх. (+ стр. 28))
• Для монтажа на потолок:
Передняя сторона (сторона с указанием номера модели) должна быть совмещена с
направлением стрелки "<FRONT" на приспособлении для монтажа камеры.
• Следует убедиться, что любая одна из стрелок на монтажном кронштейне совмещена со
стрелкой "MTOP" на приспособлении.
