Panasonic WV-CW500S/G [22/42] Вывертывают винт синего цвета 1 шт для транспортировки отверткой с крестообразным лезвием

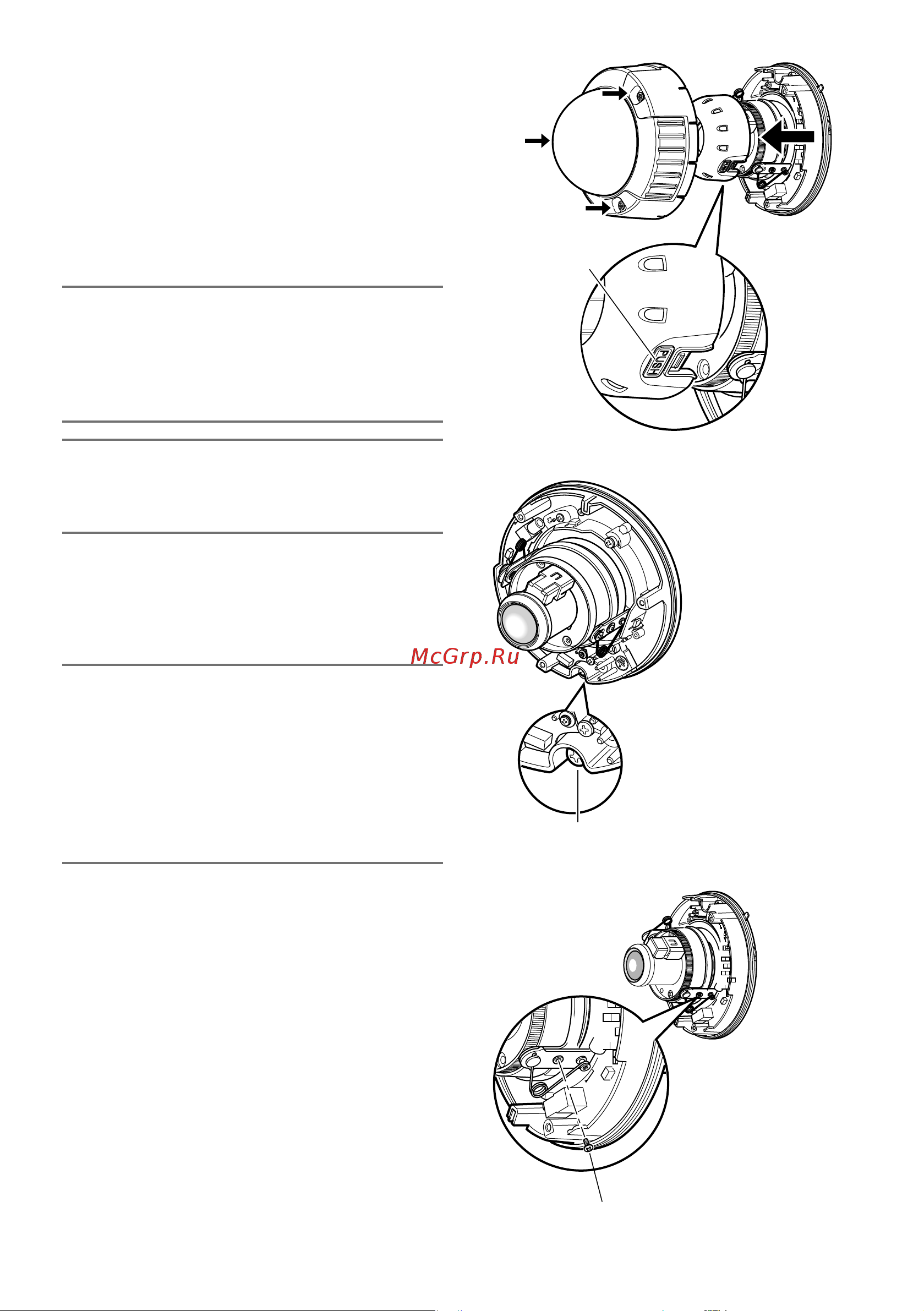

x Снимают корпус и внутренний купол

с главного корпуса, ослабляя три

крепежных винта.

Ослабляют три крепежных винта с

помощью поставленного специнструмента

для снятия и установки взломостойких

винтов.

Снииают внутренний купол, нажимая детали

со знаком "PUSH".

Важно:

• При переноске камеры не следует приде

рживать внутренний купол. В противном

случае может возникнуть падение

собственно камеры, ведущее к ее повре

ждению.

Примечание:

• При замене опционной крышкой куполо

образной головки WVCW4S следует про

делать операции в том же порядке.

c Закрепляют камеру к кронштейну

винтами крепления камеры

(красный, 1 шт.).

Важно:

• Винты крепления камеры должны быть

затянуты плотно. В противном случае может

возникнуть повреждение или неиспра

вность в работе камеры под воздействием

воды, либо же падение камеры, которое

может привести к травмированию. (Рекоме

ндуемый крутящий момент при затяжке

винтов: 0,78 Н·м)

v Вывертывают винт (синего цвета, 1

шт.) для транспортировки отверткой

с крестообразным лезвием.

Нажать части со

знаком "PUSH".

Винт для защиты при транспортировке (синий)

Винты крепления камеры (красный)

* Винты крепления камеры

должны быть затянуты плотно.
