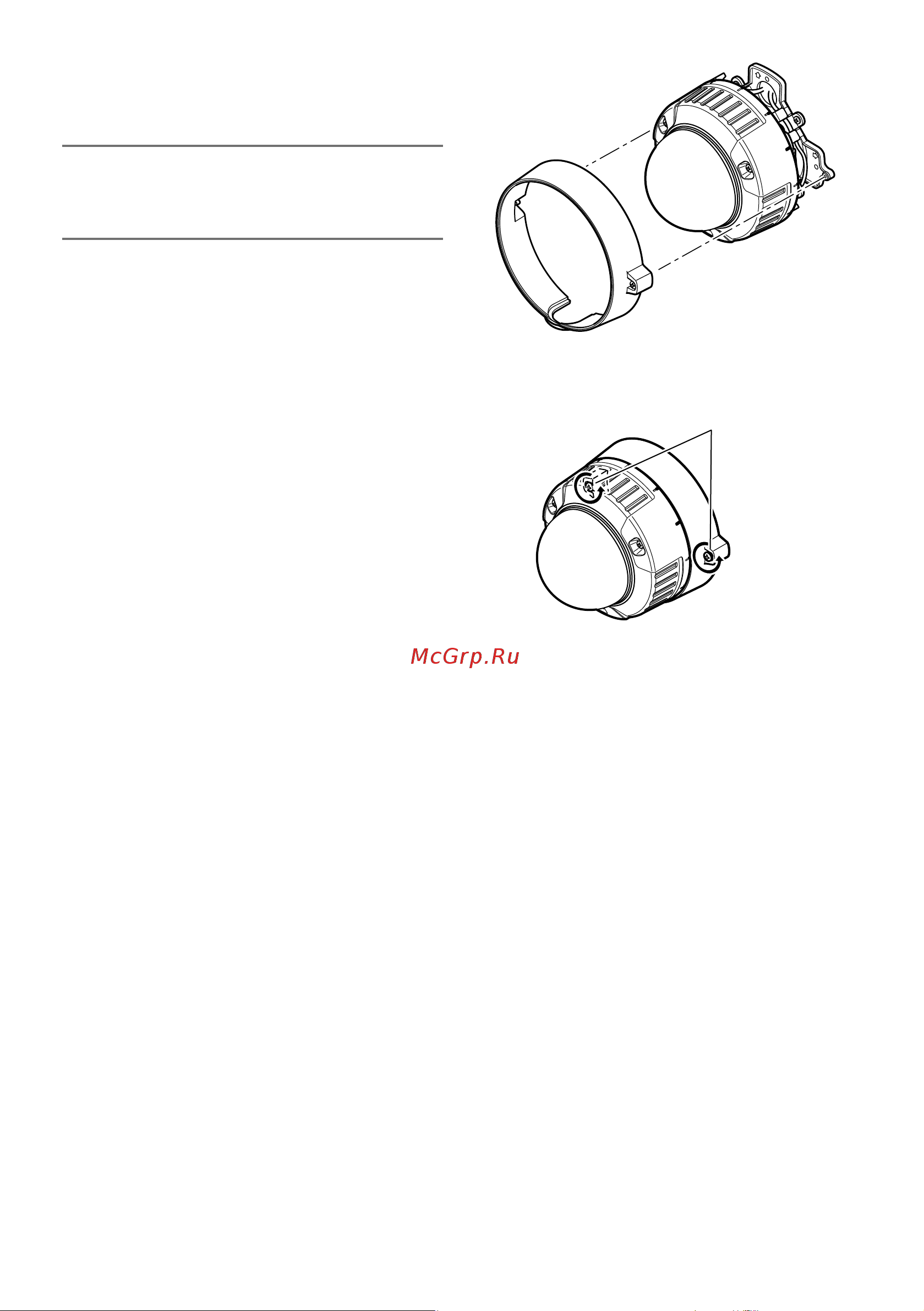

y На кронштейн для монтажа камеры уста
навливают поставленную крышку цоколя
монтажа камеры.
Важно:
• Во избежание захватывания кабелей при
установке крышки цоколя оставляют
кабели в направляющей кабеля.
u Специнструментом для снятия и установки
взломостойких винтов (аксессуар) затяги
вают крепежные винты, имеющиеся на
обеих сторонах крышки цоколя.
(Рекомендуемый крутящий момент при
затяжке винтов: 0,78 Н·м)
Крышка цоколя
Винт крепления крышки цоколя
