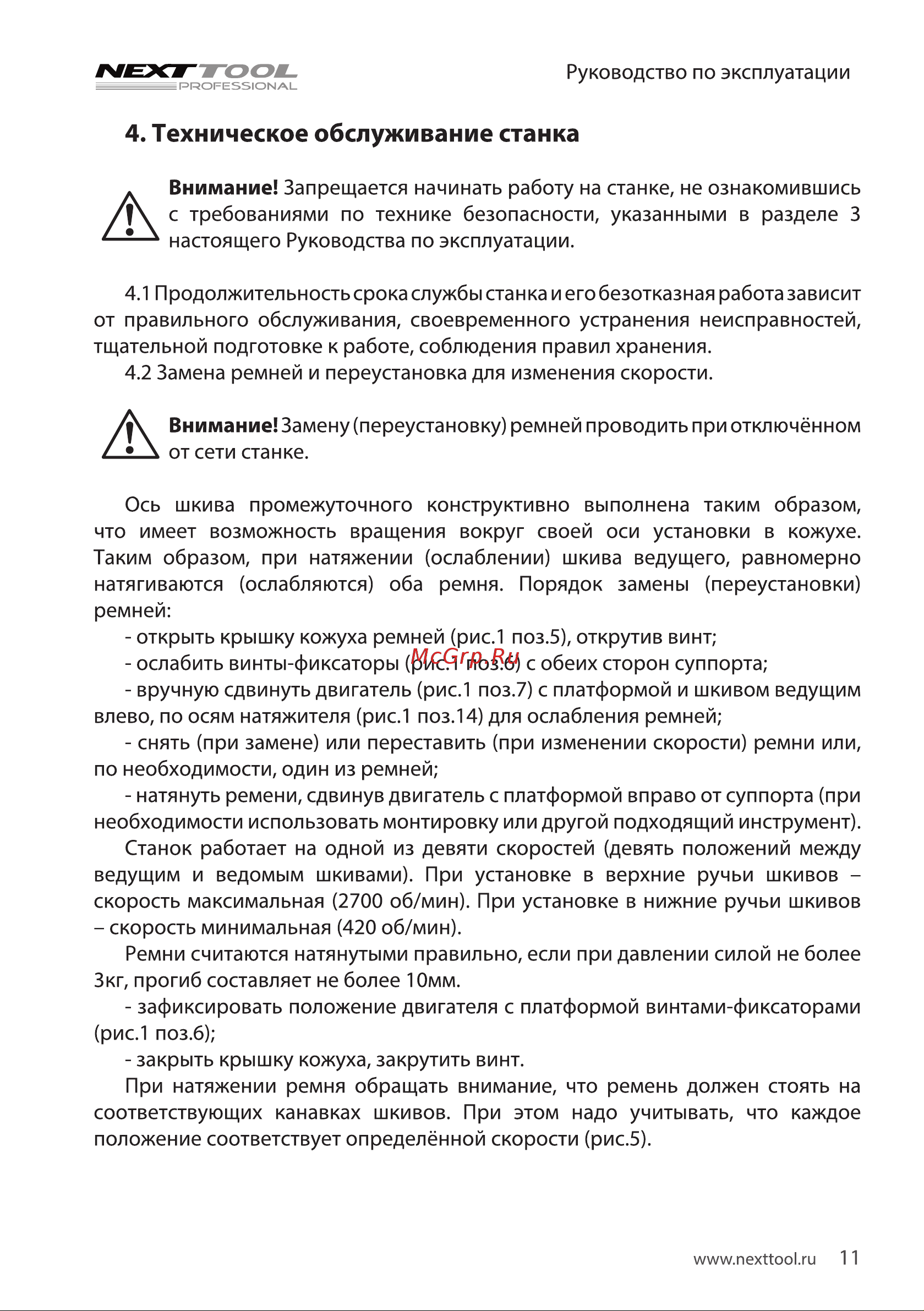

NEXJ ГOOL PROFESSIONAL Руководство по эксплуатации 4 Техническое обслуживание станка Внимание Запрещается начинать работу на станке не ознакомившись с требованиями по технике безопасности указанными в разделе 3 настоящего Руководства по эксплуатации 4 1 Продолжительность срока службы станка и его безотказная работа зависит от правильного обслуживания своевременного устранения неисправностей тщательной подготовке к работе соблюдения правил хранения 4 2 Замена ремней и переустановка для изменения скорости Внимание Замену переустановку ремней проводить при отключённом от сети станке Ось шкива промежуточного конструктивно выполнена таким образом что имеет возможность вращения вокруг своей оси установки в кожухе Таким образом при натяжении ослаблении шкива ведущего равномерно натягиваются ослабляются оба ремня Порядок замены переустановки ремней открыть крышку кожуха ремней рис 1 поз 5 открутив винт ослабить винты фиксаторы рис 1 поз б с обеих сторон суппорта вручную сдвинуть двигатель рис 1 поз 7 с платформой и шкивом ведущим влево по осям натяжителя рис 1 поз 14 для ослабления ремней снять при замене или переставить при изменении скорости ремни или по необходимости один из ремней натянуть ремени сдвинув двигатель с платформой вправо от суппорта при необходимости использовать монтировку или другой подходящий инструмент Станок работает на одной из девяти скоростей девять положений между ведущим и ведомым шкивами При установке в верхние ручьи шкивов скорость максимальная 2700 об мин При установке в нижние ручьи шкивов скорость минимальная 420 об мин Ремни считаются натянутыми правильно если при давлении силой не более Зкг прогиб составляет не более 10мм зафиксировать положение двигателя с платформой винтами фиксаторами рис 1 поз б закрыть крышку кожуха закрутить винт При натяжении ремня обращать внимание что ремень должен стоять на соответствующих канавках шкивов При этом надо учитывать что каждое положение соответствует определённой скорости рис 5 www nexttool ru 11
