Содержание
- Арт 030 0003 1
- Вертикально сверлильный станок ыехттооь 1
- Всс 16а 1
- Описание и работа 3
- Уважаемый покупатель 3
- Www nexttool ru 4
- Вид климатического исполнения данной модели ухл 4 по гост 15150 4
- Габаритные размеры и вес представлены в таблице 4
- Номинальным периодом времени работа перерыв 15мин 5 мин 4
- Основные технические характеристики представлены в таблице 4
- П 3 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 5 до 35 с и относительной влажности не более 80 питание от сети переменного тока напряжением 220 в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 4
- Расшифровка серийного номера на шильдике изделия 5 ы xx ххххххх хххх буквенно цифровое обозначение год и месяц изготовления 4
- Руководство по эксплуатации 4
- Установленный в станке асинхронный электродвигатель подключается к 4
- Электросети вилкой с заземляющим контактом розетка сети тоже должна иметь заземляющий контакт 4
- Www nexttool ru 5 5
- Общий вид и устройство станка схематично представлены на рис 5
- Рис 1 5
- Руководство по эксплуатации 5
- Станок поставляется в продажу в следующей комплектации 5
- Использование по назначению 6
- Nexj rool 8
- Www nexttool ru 8
- А не ознакомитесь с изложенными в руководстве по эксплуатации 8
- В чистоте не допускайте его загромождения посторонними предметами не 8
- Внимание все операции по сборке замене сверла и регулировке 8
- Внимание не подключайте станок к сети питания пока внимательно 8
- Все защитные устройства 8
- Выбор скорости сверления для обеспечения эффективной работы используйте данные рабочих 8
- Косое сверление изменение наклона рабочего стола для косого сверления или обработки деталей с неперпендикулярными 8
- Наклонными плоскостями можно менять угол наклона рабочего стола до 45 вправо или влево 8
- Общие указания мер безопасности при работе со станком 8
- Ослабить ключом винт фиксации повернуть рабочий стол по шкале угла поворота на нужную величину зафиксировать рабочий стол винтом в выбранном положении 8
- Параметров из приведённой ниже таблицы 8
- Правильно устанавливайте и всегда содержите в рабочем состоянии 8
- Производить только при отключённом от сети станке 8
- Рабочее место должно быть ограждено содержите рабочее место 8
- Регулировки станка 8
- Рекомендациями и поэтапно не изучите все пункты настройки и 8
- Руководство по эксплуатации 8
- Указание мер безопасности 8
- Шайбы и гайки положение указателя должно быть омм 8
- Ъ 4 у 8
- Техническое обслуживание станка 11
- Гарантия изготовителя поставщика 12
- Срок службы хранение и утилизация 12
- 26 2001 14
- Nexj rool 14
- Www nexttool ru 14
- Предписывающие знаки 14
- Предупреждающие знаки 14
- Приложение 1 14
- Применяемые предписывающие и предупреждающие знаки по гост р 14
- Руководство по эксплуатации 14
- Мод ел ь 15
- Модель 15
- Талон 1 15
- Талон 2 15
- Nexj rool 16
- Www nexttool ru 16
- В л а дел е ц_______________________ ____________________________________ 16
- Владелец___________________________ ___________________________________ 16
- Д а та р ем о н та_______________________________ 16
- Д а та р ем о н та________________________________ 16
- Заполняет ремонтное предприятие 16
- Исполнител ь______________________ ___________________________________ 16
- Место печати 16
- Руководство по эксплуатации 16
- Ут ве ржд а ю____________________________________________________________ 16
- Мод ел ь 17
- Модель 17
- Талон 3 17
- Талон 4 17
- Nexj rool 18
- Www nexttool ru 18
- В л а дел е ц_______________________ ____________________________________ 18
- Владелец___________________________ ___________________________________ 18
- Д а та р ем о н та_______________________________ 18
- Д а та р ем о н та________________________________ 18
- Заполняет ремонтное предприятие 18
- Исполнител ь______________________ ___________________________________ 18
- Место печати 18
- Руководство по эксплуатации 18
- Ут ве ржд а ю____________________________________________________________ 18
Похожие устройства
- NEXTTOOL ВСС-16В Инструкция по эксплуатации
- NEXTTOOL ВСС-20 Инструкция по эксплуатации
- NEXTTOOL EF-1800 Инструкция по эксплуатации
- NEXTTOOL PM-400 Инструкция по эксплуатации
- NEXTTOOL DRS-500 Инструкция по эксплуатации
- NEXTTOOL UDR-700E Инструкция по эксплуатации
- NEXTTOOL UDR-1000E Инструкция по эксплуатации
- NEXTTOOL ВСС-13 Инструкция по эксплуатации
- NEXTTOOL DR-500E Инструкция по эксплуатации
- NEXTTOOL CRP-1600/185 Инструкция по эксплуатации
- NEXTTOOL CRP-2000/210 Инструкция по эксплуатации
- NEXTTOOL CRP-1300/160 Инструкция по эксплуатации
- Foodatlas KCB-2Y Foodatlas (контейнеры, стол для топпингов) Инструкция по эксплуатации
- Foodatlas KCB-2Y Foodatlas (контейнеры, стол для топпингов) Сертификат
- Foodatlas KCB-2Y (контейнеры, 2 компрессора) Инструкция по эксплуатации
- Foodatlas KCB-2Y (контейнеры, 2 компрессора) Сертификат
- NEXTTOOL SF-2000 Инструкция по эксплуатации
- Foodatlas KCB-2F (контейнеры, 2 компрессора) Инструкция по эксплуатации
- Foodatlas KCB-2F (контейнеры, 2 компрессора) Сертификат
- Foodatlas KCB-2Y (контейнеры, стол для топпингов, контроль температуры) Инструкция по эксплуатации

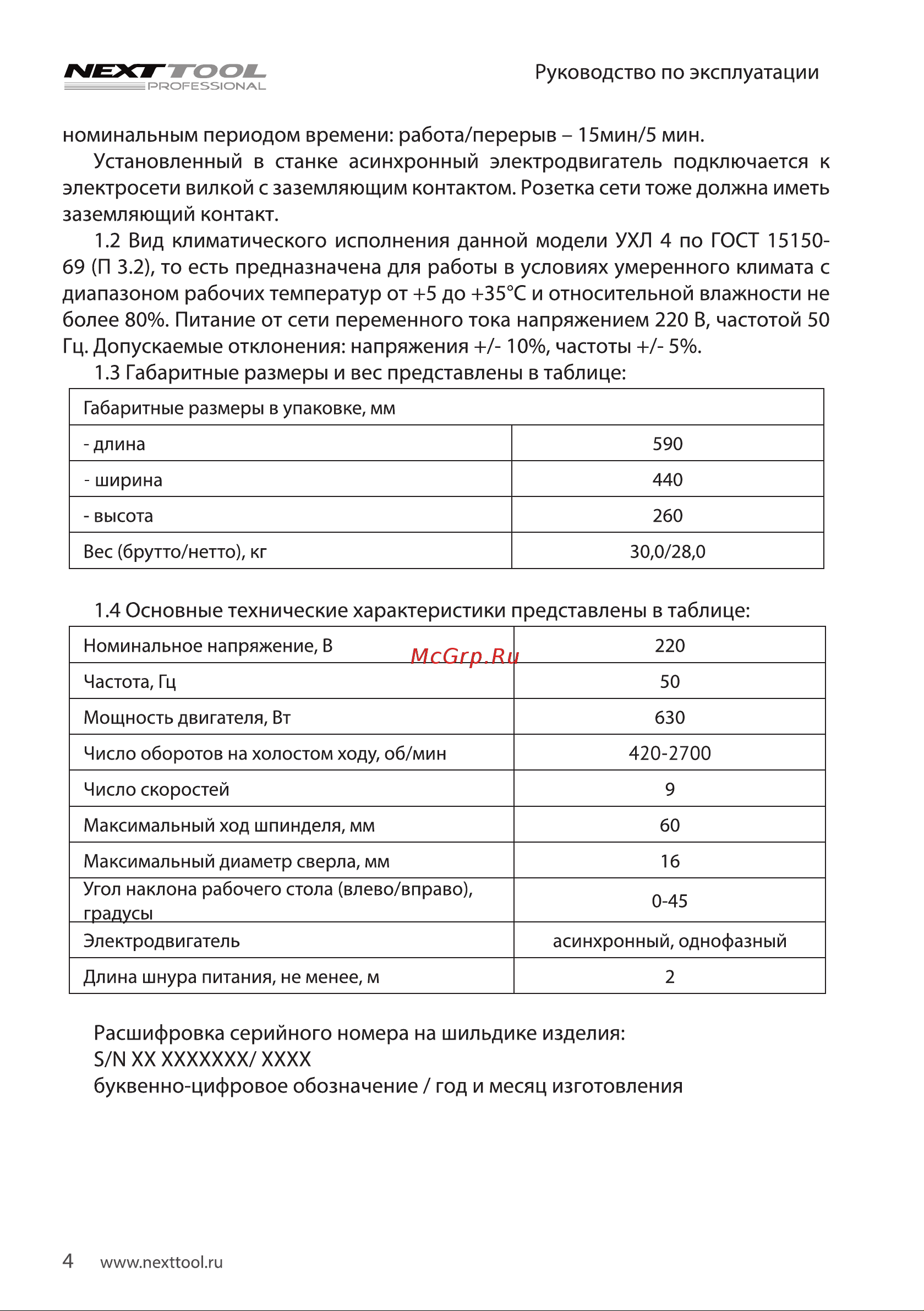

NEXT TOOL PROFESSIONAL Руководство по эксплуатации номинальным периодом времени работа перерыв 15мин 5 мин Установленный в станке асинхронный электродвигатель подключается к электросети вилкой с заземляющим контактом Розетка сети тоже должна иметь заземляющий контакт 1 2 Вид климатического исполнения данной модели УХЛ 4 по ГОСТ 1515069 П 3 2 то есть предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 5 до 35 С и относительной влажности не более 80 Питание от сети переменного тока напряжением 220 В частотой 50 Гц Допускаемые отклонения напряжения 10 частоты 5 1 3 Габаритные размеры и вес представлены в таблице Габаритные размеры в упаковке мм длина 590 ширина 440 высота 260 Вес брутто нетто кг 30 0 28 0 1 4 Основные технические характеристики представлены в таблице Номинальное напряжение В 220 Частота Гц 50 Мощность двигателя Вт 630 Число оборотов на холостом ходу об мин 420 2700 Число скоростей 9 Максимальный ход шпинделя мм 60 Максимальный диаметр сверла мм Угол наклона рабочего стола влево вправо градусы Эл е ктрод в и гател ь 16 0 45 асинхронный однофазный Длина шнура питания не менее м Расшифровка серийного номера на шильдике изделия 5 Ы XX ХХХХХХХ ХХХХ буквенно цифровое обозначение год и месяц изготовления 4 www nexttool ru 2
