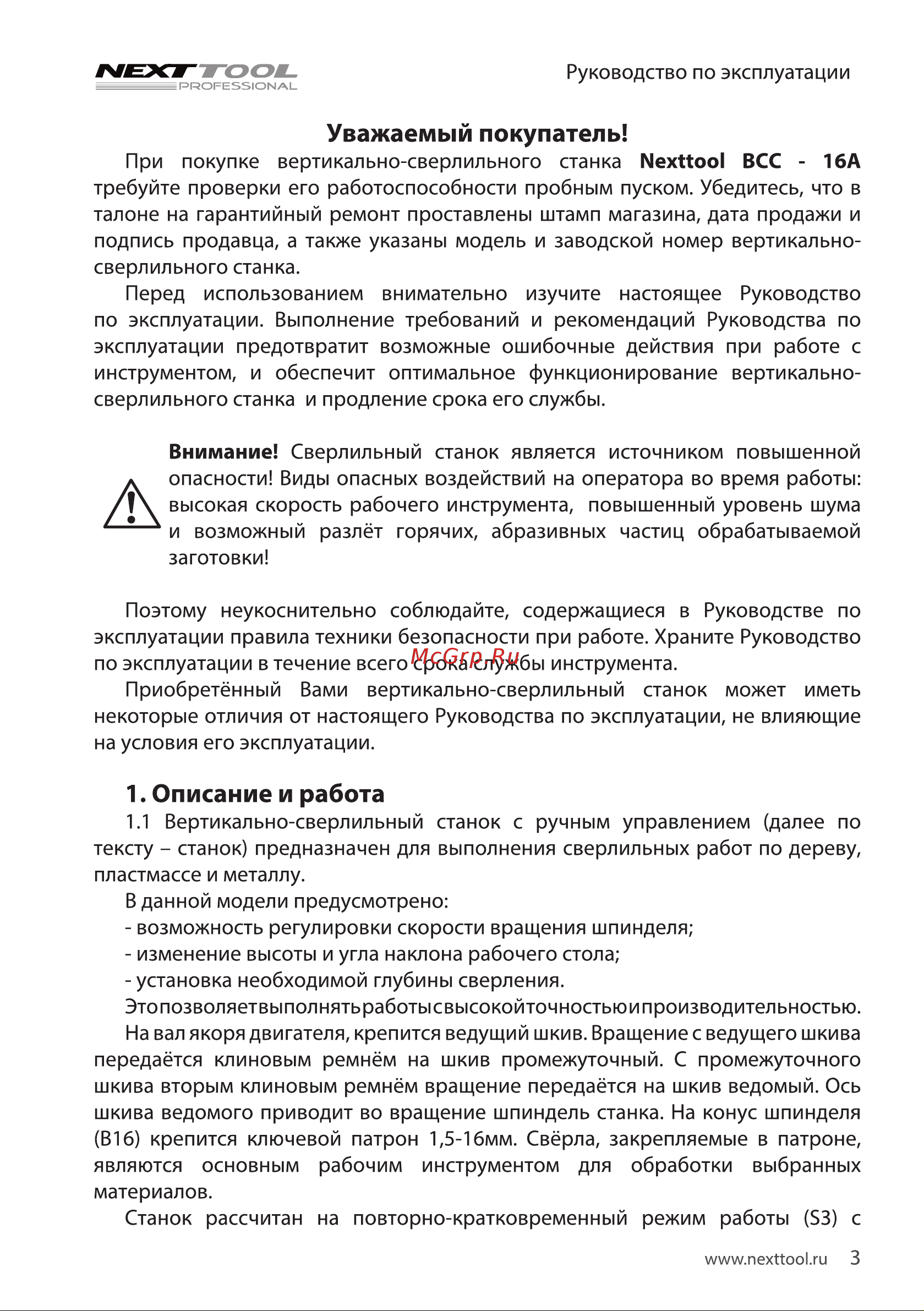

Руководство по эксплуатации NEXT FOOL PROFESSIONAL Уважаемый покупатель При покупке вертикально сверлильного станка Nexttool ВСС 16А требуйте проверки его работоспособности пробным пуском Убедитесь что в талоне на гарантийный ремонт проставлены штамп магазина дата продажи и подпись продавца а также указаны модель и заводской номер вертикально сверлильного станка Перед использованием внимательно изучите настоящее Руководство по эксплуатации Выполнение требований и рекомендаций Руководства по эксплуатации предотвратит возможные ошибочные действия при работе с инструментом и обеспечит оптимальное функционирование вертикально сверлильного станка и продление срока его службы Внимание Сверлильный станок является источником повышенной опасности Виды опасных воздействий на оператора во время работы высокая скорость рабочего инструмента повышенный уровень шума и возможный разлёт горячих абразивных частиц обрабатываемой заготовки Поэтому неукоснительно соблюдайте содержащиеся в Руководстве по эксплуатации правила техники безопасности при работе Храните Руководство по эксплуатации в течение всего срока службы инструмента Приобретённый Вами вертикально сверлильный станок может иметь некоторые отличия от настоящего Руководства по эксплуатации не влияющие на условия его эксплуатации 1 Описание и работа 1 1 Вертикально сверлильный станок с ручным управлением далее по тексту станок предназначен для выполнения сверлильных работ по дереву пластмассе и металлу В данной модели предусмотрено возможность регулировки скорости вращения шпинделя изменение высоты и угла наклона рабочего стола установка необходимой глубины сверления Этопозволяетвыполнятьработысвысокойточностьюи производительностью На вал якоря двигателя крепится ведущий шкив Вращение с ведущего шкива передаётся клиновым ремнём на шкив промежуточный С промежуточного шкива вторым клиновым ремнём вращение передаётся на шкив ведомый Ось шкива ведомого приводит во вращение шпиндель станка На конус шпинделя В16 крепится ключевой патрон 1 5 1бмм Свёрла закрепляемые в патроне являются основным рабочим инструментом для обработки выбранных материалов Станок рассчитан на повторно кратковременный режим работы S3 с www nexttool ru 3
