Daikin ERLQ008BBV3 [10/20] Место для обслуживания при монтаже

Инструкция по монтажу

ERHQ006~008BBV3 + ERLQ006~008BBV3

Наружный агрегат для водяного теплового насоса

4PW68002-1A – 03.2011

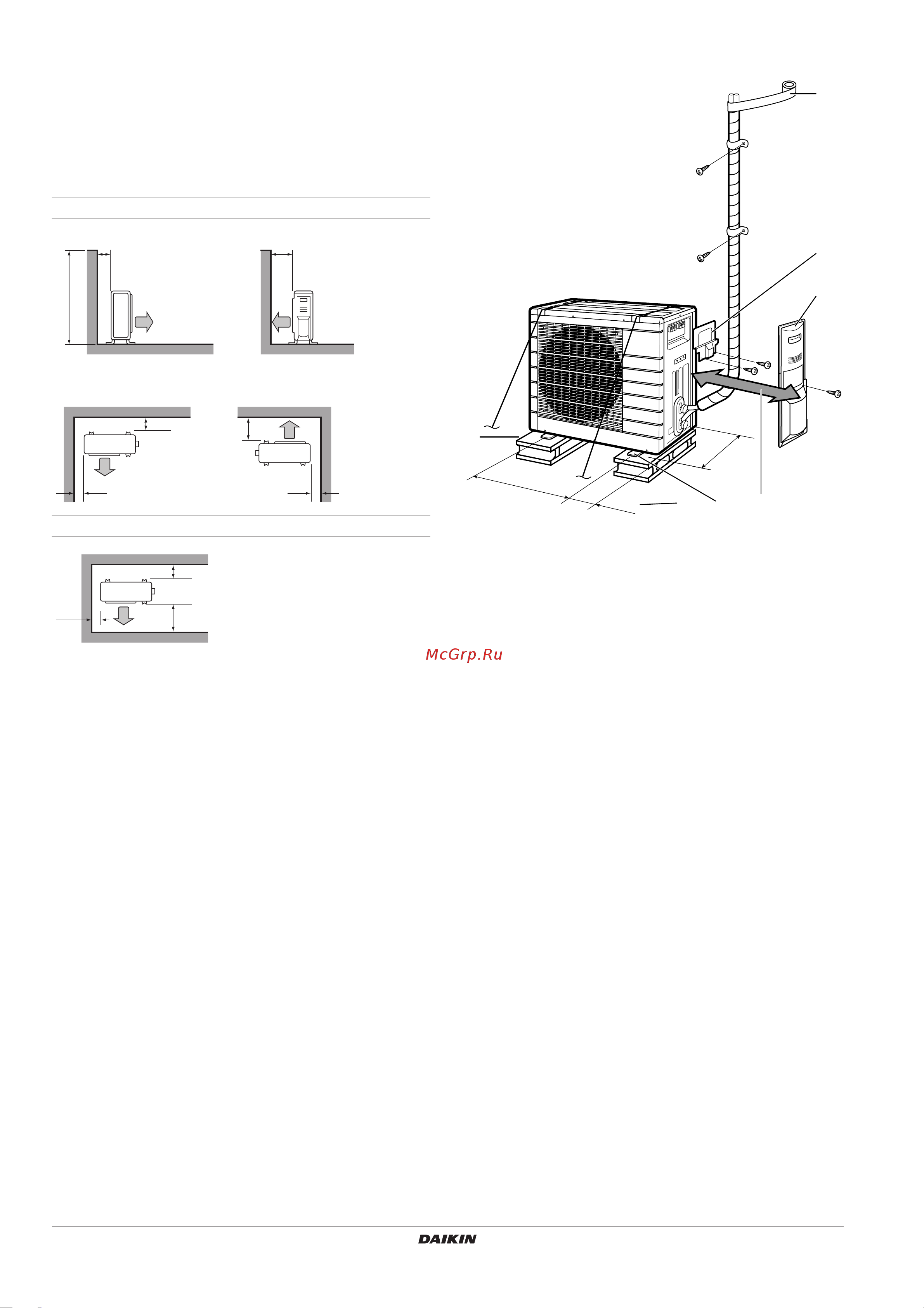

7. Место для обслуживания при

монтаже

■ Если на пути впуска воздуха или потока выходящего

воздуха наружного агрегата есть стена или другое

препятствие, выполните следующие действия по монтажу.

■ Для всех описанных ниже схем установки высота стены на

стороне выпуска должна быть не более 1200 мм.

Стена, обращенная к одной стороне (агрегат: мм)

Стены, обращенные к двум сторонам (агрегат: мм)

Стены, обращенные к трем сторонам (агрегат: мм)

7.1. Монтажный чертеж наружного агрегата

1 Оберните изоляционную трубу снизу доверху внешней

обмоткой.

2 Сервисная крышка

3 Заглушка запорного вентиля

4 250 мм от стены. Оставьте место для обслуживания

трубопроводов и электрических деталей.

5 Если есть опасность падения или переворачивания

агрегата, закрепите его фундаментными болтами,

проволокой или другим способом.

6 Расстояние от наружной стороны заглушки запорного

вентиля

7 Если место не обеспечивает нормальный дренаж,

расположите агрегат на блочном основании.

Отрегулируйте высоту опор так, чтобы агрегат был

выровнен. В противном случае может произойти

утечка или накопление воды.

>100 >350

≤1200

>50

>350

>100

>350

>50

330 mm

580 mm

120 mm
