Инструкция по монтажу
10
ERHQ006~008BBV3 + ERLQ006~008BBV3
Наружный агрегат для водяного теплового насоса
4PW68002-1A – 03.2011

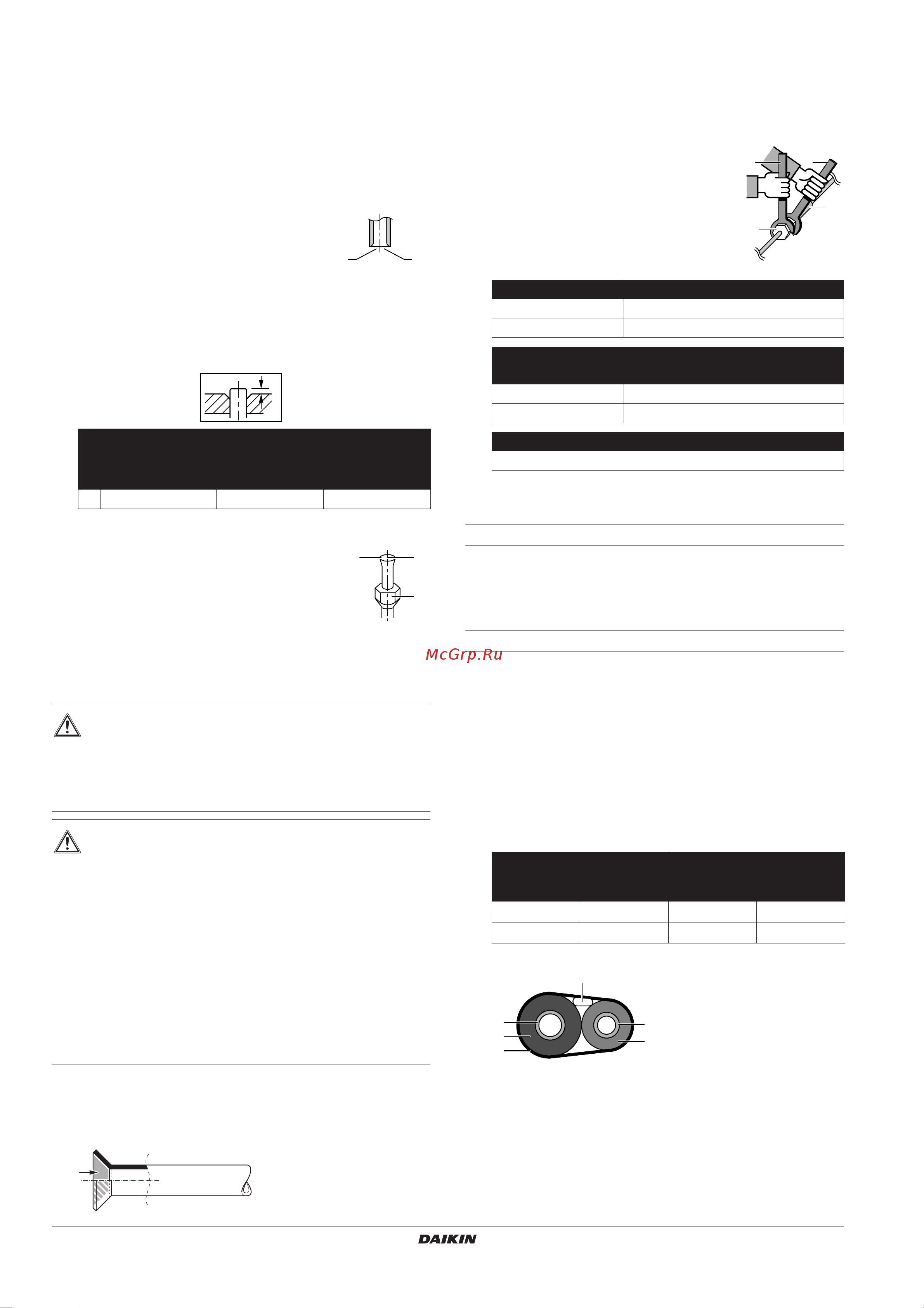

10. Трубопроводы хладагента
10.1. Развальцовка конца трубы
Развальцовка каждого конца трубы производится следующим
образом:
1 Труборезом отрежьте конец трубы.
2 Удалите заусенцы ножом, обращенным вниз, так чтобы
стружка не попала в трубу.
1 Отрежьте точно под прямым
углом.
2 Удалите заусенцы
3 Снимите с запорного вентиля накидную гайку и накиньте
ее на трубу.
4 Развальцуйте трубу. Установите точно в положение,
показанное ниже.
5 Проверьте правильность развальцовки.
1 На внутренней вальцовочной
поверхности не должно быть
трещин.
2 Конец трубы должен быть
развальцован равномерно,
абсолютно круглой формы.
3 Убедитесь, что установлена
накидная гайка.
10.2. Соединение трубопровода хладагента с
наружным блоком
1 На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая к
затяжке накидной гайки, наживите ее, сделав 3 - 4 оборота
рукой.
2 Для ослабления накидной гайки всегда пользуйтесь двумя
гаечными ключами одновременно.
При соединении труб для затяжки накидных гаек всегда
используйте одновременно обычный гаечный и
динамометрический ключи во избежание повреждения
гаек и возникновения утечек.
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
10.3. Рекомендации по монтажу труб хладагента
Указания по работе с трубами
Все изгибы труб должны быть как можно более плавными. Для
изгибания пользуйтесь трубогибочной машиной.
Радиус изгиба должен быть от 30 до 40 мм или больше.
Выбор меди и теплоизоляционных материалов
При использовании технических медных труб и фитингов
помните о следующем:
■ Изоляционный материал: пенополиэтилен
Коэффициент теплопередачи: 0,041 - 0,052 Вт/мК (0,035 -
0,045 ккал/мч°C)
Температура поверхности трубы газообразного хладагента
достигает 110°C макс.
Выбирайте теплоизоляционные материалы, которые
выдерживают такую температуру.
■ Обязательно изолируйте и газовые, и жидкостные линии.
Размеры изоляции должны быть, как указано ниже.
1 Газовая трубка
2 Проводка между агрегатами
3 Жидкостная линия
4 Изоляция жидкостной линии
5 Внешняя обмотка
6 Изоляция газовой линии
■ Для линий газообразного и жидкого хладагента должны
использоваться отдельные трубы теплоизоляции.
Вальцовочный
инструмент для
R410A (зажимного
типа)
Обычный вальцовочный инструмент
Зажимного типа
(жесткого типа)
С крыльчатой
гайкой (компании
Imperial)
A 0~0,5 мм 1,0~1,5 мм 1,5~2,0 мм
ОПАСНО!
Монтаж трубопровода должен производиться
квалифицированным монтажником. Материалы и
порядок монтажа должны соответствовать
существующим нормативам. В Европе должен
использоваться действующий стандарт EN378.
ОСТОРОЖНО!
■ Не применяйте на развальцованной детали
минеральное масло.
Попадание минерального масла в систему
сокращает срок службы агрегата.
■ Не допускается установка труб,
использовавшихся ранее. Используйте только
детали, поставляемые вместе с агрегатом.
■ Для обеспечения гарантии срока службы данного
агрегата R410A на него не допускается установка
осушителя. Осушающий материал может
расплавить и повредить систему.
■ Неполная развальцовка может привести к утечке
газообразного хладагента.
12
A
1 2
3
Накидная гайка Момент затяжки накидной гайки
Ø6,4 мм (1/4") 15~17 Н•м
Ø15,9 мм (5/8") 63~75 Н
•м
Момент затяжки колпачка вентиля
Колпачок вентиля Газовая трубка
Ø6,4 мм (1/4") 21,6~27,4 Н•м
Ø15,9 мм (5/8") 44,1~53,9 Н
•м
Момент затяжки крышки сервисного порта
10,8~14,7 Н•м
Размер трубы Изоляция трубы
Внешний
диаметр
Толщина
Внутренний
диаметр
Толщина
6,4 мм (1/4") 0,8 мм 8-10 мм
≥10 мм
15,9 мм (5/8") 1,0 мм 16-20 мм
≥13 мм
12
3
4
5
6
1
2
4
3
