Daikin ERLQ008BBV3 [17/20] Подключение электропитания и проводки между агрегатами

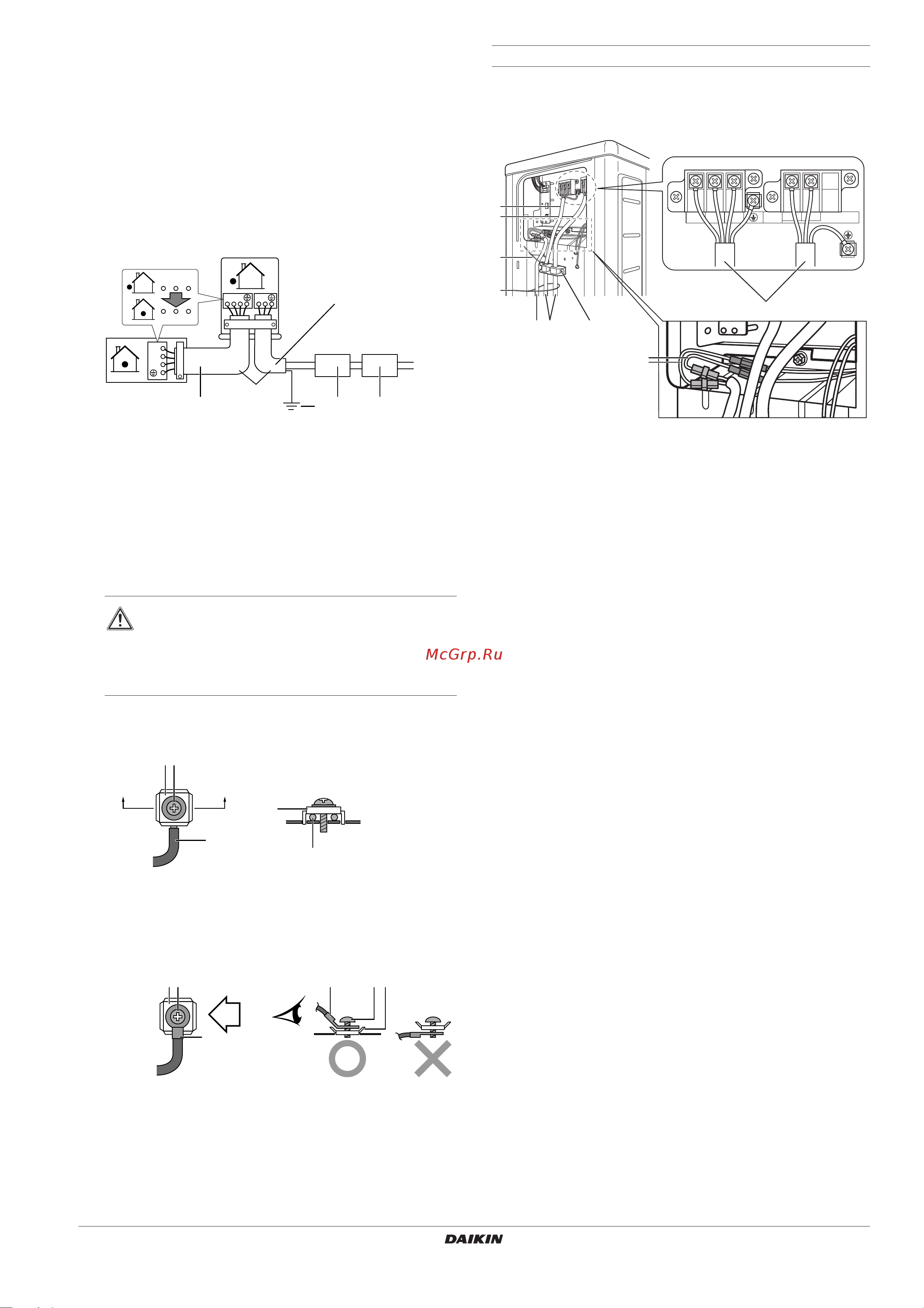

![Daikin ERLQ008BBV3 [17/20] Подключение электропитания и проводки между агрегатами](/views2/1788908/page17/bg11.png)
ERHQ006~008BBV3 + ERLQ006~008BBV3
Наружный агрегат для водяного теплового насоса
4PW68002-1A – 03.2011
Инструкция по монтажу
15
14.3. Подключение электропитания и проводки
между агрегатами
1 Снимите с провода изоляцию (20 мм).
2 Соедините соединительные провода между внутренним и
наружным агрегатами так, чтобы номера клемм
соответствовали друг другу (см. электрическую схему
ниже). Плотно затяните винты на клеммах. Для затяжки
винтов рекомендуется отвертка с плоской головкой.
Указания по монтажу электропроводки приведены также в
предупреждении 2 в разделе "Правила, которых нужно
придерживаться" на странице 15.
1 Соединения между внутренним и наружным
агрегатами: если длина провода превышает 10 м,
используйте провода ∅ 2,5 мм, а не ∅1,5 мм.
2 Кабель электропитания
(максимальный рабочий ток указан на паспортной
табличке агрегата)
3 Заземление
4 Предохранительный размыкатель
5 Автоматический выключатель защиты от замыкания
на землю
3 Установка клемм заземления
■ При установке одножильных проводов используйте
следующий метод.
1 Одножильный провод
2 Винт
3 Плоская шайба
■ При использовании круглых отогнутых разъемов
применяется следующий метод.
1 Круглый отогнутый разъем
2 Винт
3 Плоская шайба
4 Потяните за присоединенный провод и убедитесь, что от не
отсоединяется. Затем зафиксируйте провода на месте в
зажиме проводов. См. также "Правила, которых нужно
придерживаться" на странице 15.
Правила, которых нужно придерживаться
При монтаже электропроводки к соединительным клеммам
источника питания следует придерживаться указанных ниже
правил.
1 Соединения
2 Кабель электропитания
Только при наличии нагревателя поддона (дополнительно для ERHQ)
3 Кабель электропитания нагревателя поддона
4 Соединительная накладка
5 Кабель нагревателя поддона
■ Используйте указанный тип провода и надежно
подсоедините его (A).
■ Прочно закрепите зажим проводов, так чтобы на выводы
проводов не было внешней нагрузки (B).
■ Расположите провода так, чтобы сервисная крышка и
заглушка запорного вентиля были надежно закреплены
(C).
ПРЕДУПРЕЖДЕНИЕ
Агрегат должен быть заземлен.
Заземление производится в соответствии с
действующими местными стандартами
электрических установок.
1
2
3
123
LN
H05VV
2
1 4 53
50 Hz
230 V
123
123
A'A
AA'
23
1
1
3
321
B
23
1
B
L N
123
C
A3
1
4
5
4
2
B
