1. Расчет общей длины трубопроводов

L = L

+ L

+ K = 2+21+1 = 24 м.

2. Расчет общей высоты подъема

Н = Н

+ Н

= 5 м + 2 м + 5 м = 12 м.

3. Для определения расхода воды в точке разбора необходимо найти эквивалентную

высоту подъема по формуле H

= Н + 0,25 L,

в нашем случае Н

= 12 + 0,25 х 24 = 18 м.

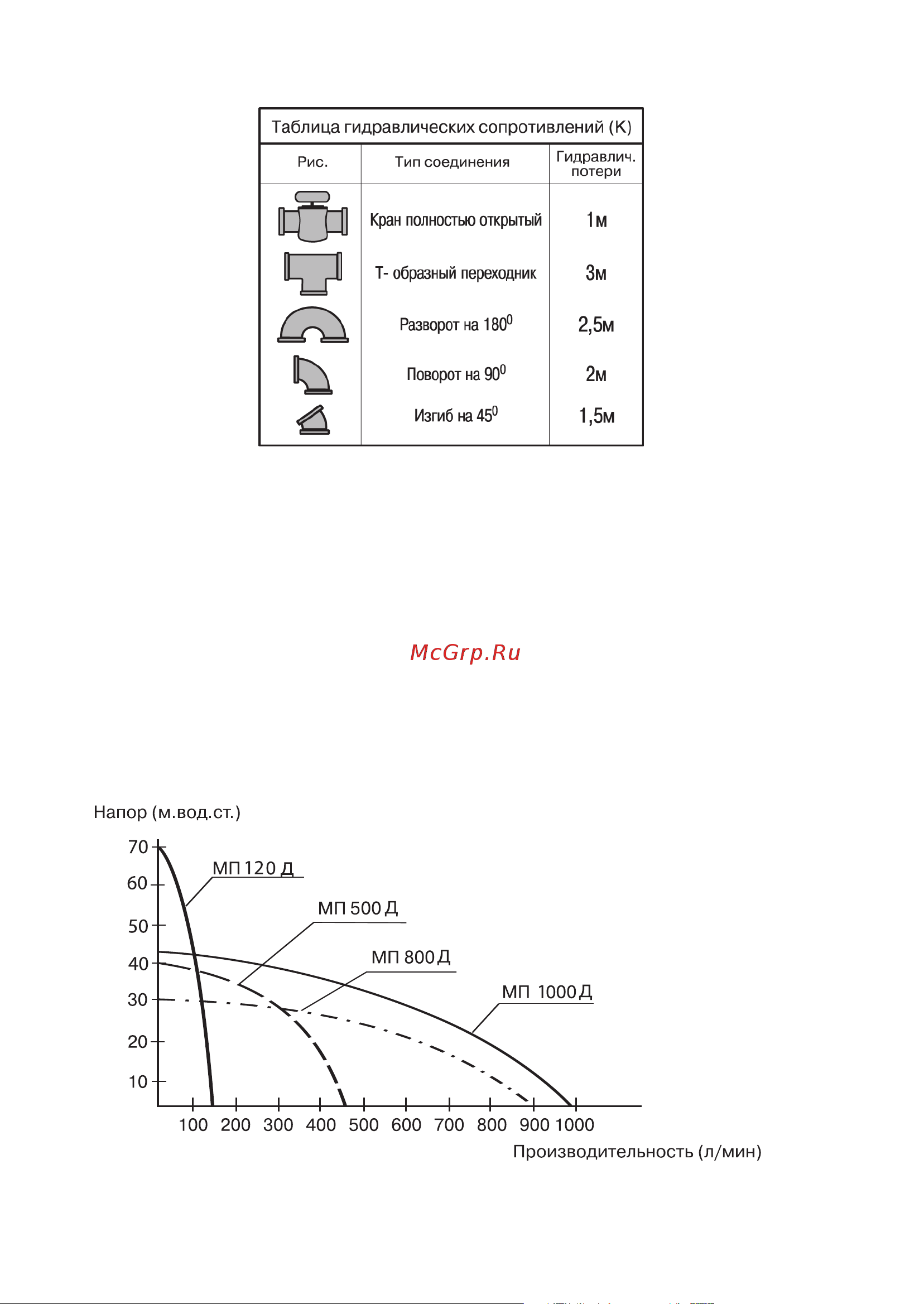

4. На графике зависимости высоты подъема от производительности помпы

находим величину расхода воды в точке разбора от полученного значения

эквивалентной высоты (см. кривую для 3-дюймовой помпы).

Полученное значение расхода для принятых исходных данных составляет примерно

700 л/мин.
