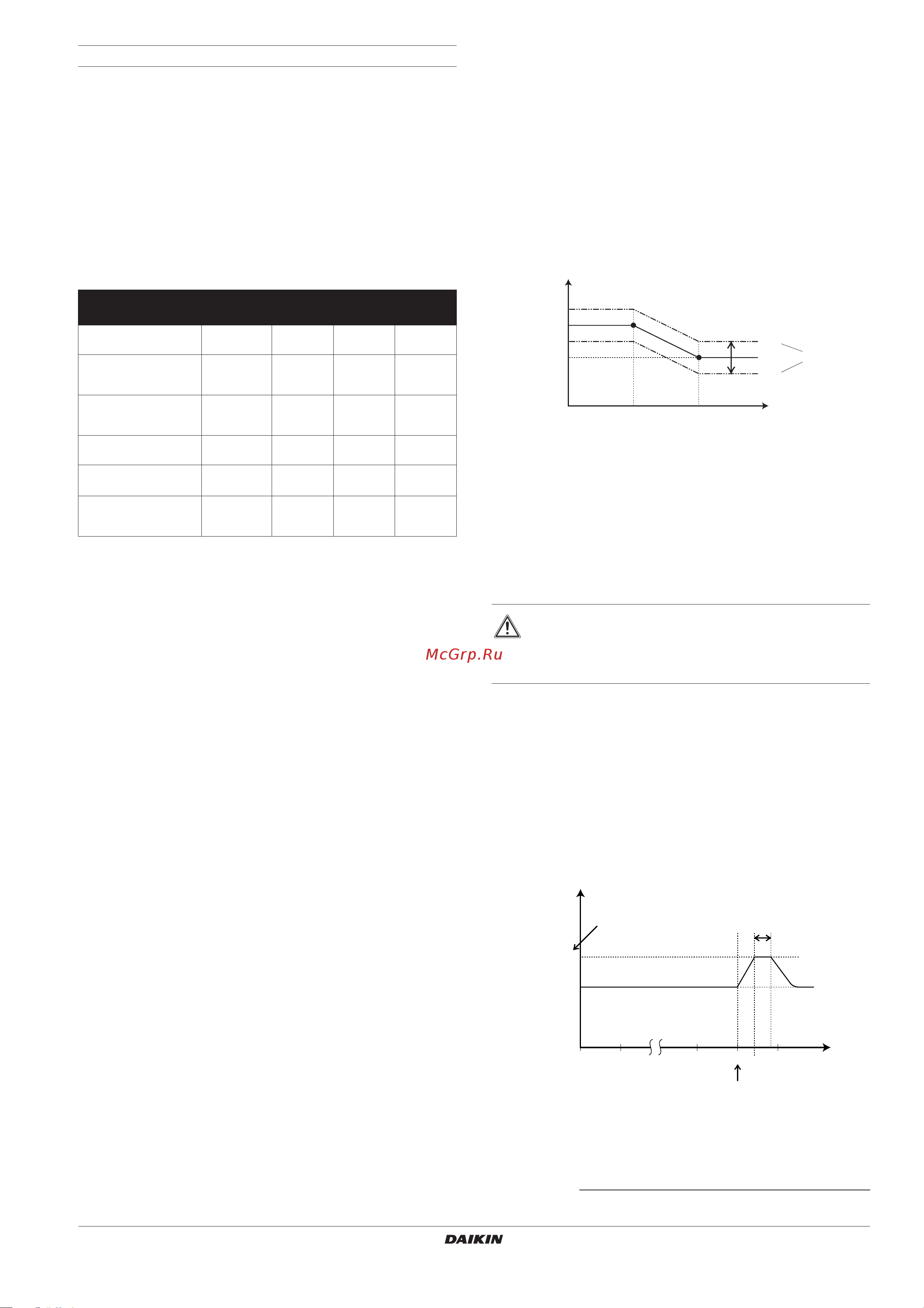

Daikin EKHBH008BB3V3 [17/36] Подробное описание
EKHBH/X008BB
Внутренний агрегат и дополнительное оборудование для воздушно-
водяной системы, работающей в режиме теплового насоса
4PW62571-1 – 10.2010
Инструкция по эксплуатации
16
Подробное описание
[0] Уровень доступа пользователя
При необходимости некоторые кнопки интерфейса можно
сделать недоступными для пользователя.
Устанавливаются три уровня доступа (см. таблицу ниже).
Переключение между уровнем 1 и уровнями 2/3 осуществляется
одновременным нажатием кнопок pfi и pfj
и немедленно следом за ними s и ba и удержанием всех 4 кнопок
в нажатом положении в течение не менее 5 секунд (в нормальном
режиме). Обратите внимание на то, что при этом индикация на
интерфейсе пользователя отсутствует. Когда выбран уровень 2/3,
фактический уровень доступа – 2 или 3 – определяется местной
настройкой [0-00].
[1] Зависимое от погоды заданное значение
Местные настройки установки зависимости от погоды определяют
параметры работы агрегата при зависимости от погоды. Когда
система работает в зависимости от погоды, температура воды
определяется автоматически в зависимости от наружной
температуры: чем ниже температура воздуха на улице, тем теплее
будет вода, и наоборот. Во время работы системы в зависимости
от погоды пользователь имеет возможность сдвинуть целевую
температуру воды вверх или вниз не более чем на 5°C.
■ Местные настройки для режима обогрева
■ [1-00] Низкая температура окружающей среды (Lo_A):
низкая наружная температура.
■ [1-01] Высокая температура окружающей среды (Hi_A):
высокая наружная температура.
■ [1-02] Заданное значение при низкой температуре
окружающей среды (Lo_Ti): целевая температура воды
на выходе, когда наружная температура равна низкой
температуре окружающей среды (Lo_A) или ниже ее.
Обратите внимание на то, что значение Lo_Ti должно
быть выше Hi_Ti, поскольку чем ниже наружная
температура (т.е. Lo_A), тем теплее должна быть вода.
■ [1-03] Заданное значение при высокой температуре
окружающей среды (Hi_Ti): целевая температура воды
на выходе, когда наружная температура равна высокой
температуре окружающей среды (Hi_A) или выше ее.
Обратите внимание на то, что значение Hi_Ti должно быть
ниже Lo_Ti, поскольку чем выше наружная температура
(т.е. Hi_A), тем менее теплой может быть вода.
■ Местные настройки для режима охлаждения
■ [1-05] Включение (1)/выключение (0) функции зависимости
от погоды для охлаждения.
■ [1-06] Низкая температура окружающей среды (Lo2_A):
низкая наружная температура.
■ [1-07] Высокая температура окружающей среды (Hi2_A):
высокая наружная температура.
■ [1-08] Заданное значение при низкой температуре
окружающей среды (Lo2_Ti): целевая температура воды
на выходе, когда наружная температура равна низкой
температуре окружающей среды (Lo2_A).
Обратите внимание на то, что значение Lo2_Ti должно
быть выше Hi2_Ti, поскольку чем ниже наружная
температура (т.е. Lo2_A), тем теплее должна быть вода.
■ [1-09] Заданное значение при высокой температуре
окружающей среды (Hi2_Ti): целевая температура воды
на выходе, когда наружная температура равна высокой
температуре окружающей среды (Hi2_A) или выше ее.
Обратите внимание на то, что значение Hi2_Ti должно
быть ниже Lo2_Ti, поскольку чем выше наружная
температура (т.е. Hi2_A), тем холоднее должна быть вода.
T
t
Заданная температура воды
T
A
Окружающая (наружная) температура
Shift value Значение сдвига
[2] Функция дезинфекции
(1)
Относится только к установкам с резервуаром для горячей
воды бытового потребления.
Функция дезинфекции обеспечивает дезинфекцию резервуара
для горячей воды бытового потребления путем периодического
нагрева воды до определенной температуры.
■ [2-00] Интервал работы: дни недели, в которые следует
нагревать воду бытового потребления.
■ [2-01] Состояние: определяет, включена ли (1) или
выключена (0) функция дезинфекции.
■ [2-02] Время запуска: время дня, в которое следует
нагревать воду бытового потребления.
■ [2-03] Заданное значение: высокая температура воды,
которую необходимо достичь.
■ [2-04] Интервал: период времени, в течение которого
следует поддерживать заданную температуру.
T
DHW
Температура горячей воды бытового потребления
T
U
Температура, заданная пользователем
(через интерфейс пользователя)
T
H
Заданная высокая температура [2-03]
t Время
Кнопка
Уровень доступа
1 2 3
Кнопка тихого
режима
s работает — —
Кнопка зависимого
от погоды заданного
значения
ba работает — —
Кнопка включения/
выключения таймера
расписания
pr работает работает —
Кнопка
программирования
< работает — —
Кнопки установки
времени
pfi
pfj
работает — —
Кнопка диагностики/
проверочного
режима
z работает — —
(1) Если агрегат сконфигурирован для режима условий ограниченного
электропитания, см. "Приложение" на странице 25.
ОСТОРОЖНО!
Местные настройки функции дезинфекции должны
быть сконфигурированы монтажником в соответствии
с действующим законодательством.
Lo_Ti
Lo2_Ti
Lo_A
Lo2_A
Hi_A
Hi2_A
T
A
T
t
+ 05
00
– 05
Hi_Ti
Hi2_Ti
Shift value
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
