Требования к помещению и электропитанию

Поверхность пола должна быть ровной и не скользкой.

Помещение, где устанавливается, должно быть оборудовано внешним контуром

заземления, иметь подвод однофазного переменного тока напряжением 220В,

частотой 50Гц с рабочей нейтралью и провод заземления, соединенным с общим

контуром заземления помещения (1NPE ~50Гц 220В, 50Гц – один провод фазы

плюс рабочая нейтраль, плюс защитный провод заземления), рассчитанным на

максимальную нагрузку (мощность) оборудования.

ВНИМАНИЕ!

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ БЕЗ ВИДИМОГО

УСТРОЙСТВА МГНОВЕННОГО ОТКЛЮЧЕНИЯ ОТ СЕТИ

(АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ)

* Примечание – внешний автоматический выключатель не входит в комплект

поставки и устанавливается потребителем.

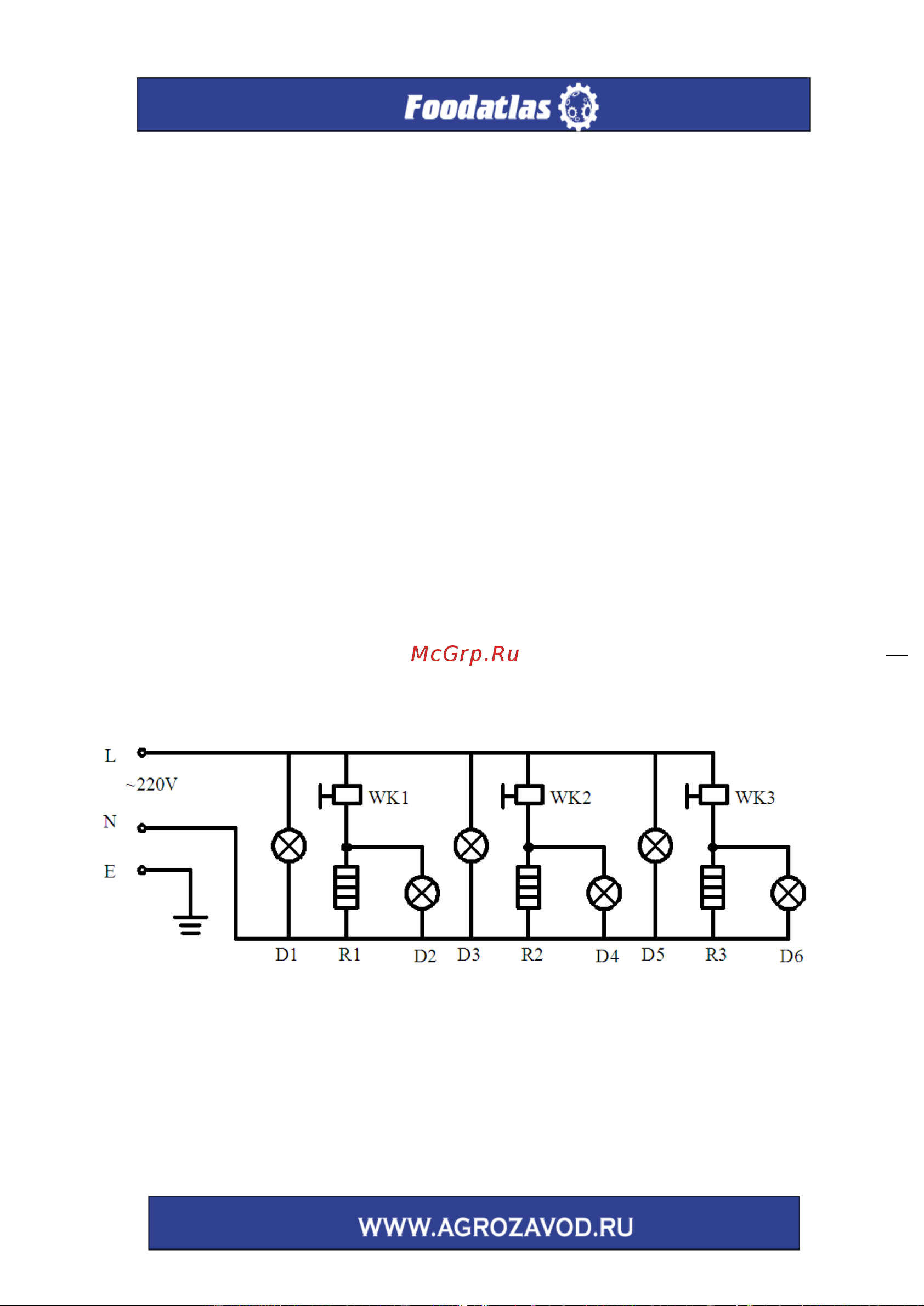

Схема электрическая

В электрической схеме указаны основные элементы управления м.

WK1、WK2、WK3—регулятор температуры D1、D3、D5—индикатор питания

D2、D4、D6—индикатор нагрева R1、R2、R3—нагревательный элемент
