FFQ25~60B7V1B
Внутренний блок кондиционера серии «Split»
4PW18604-1
Инструкция по монтажу
7
ПРЕДОСТОРОЖНОСТИ
1 При подключении силовых кабелей к клеммам необходимо
соблюдать следующие правила.
Не подключайте кабели разных диаметров к одному
разъему. (Ненадежный контакт ведет к нагревания
места подключения.)

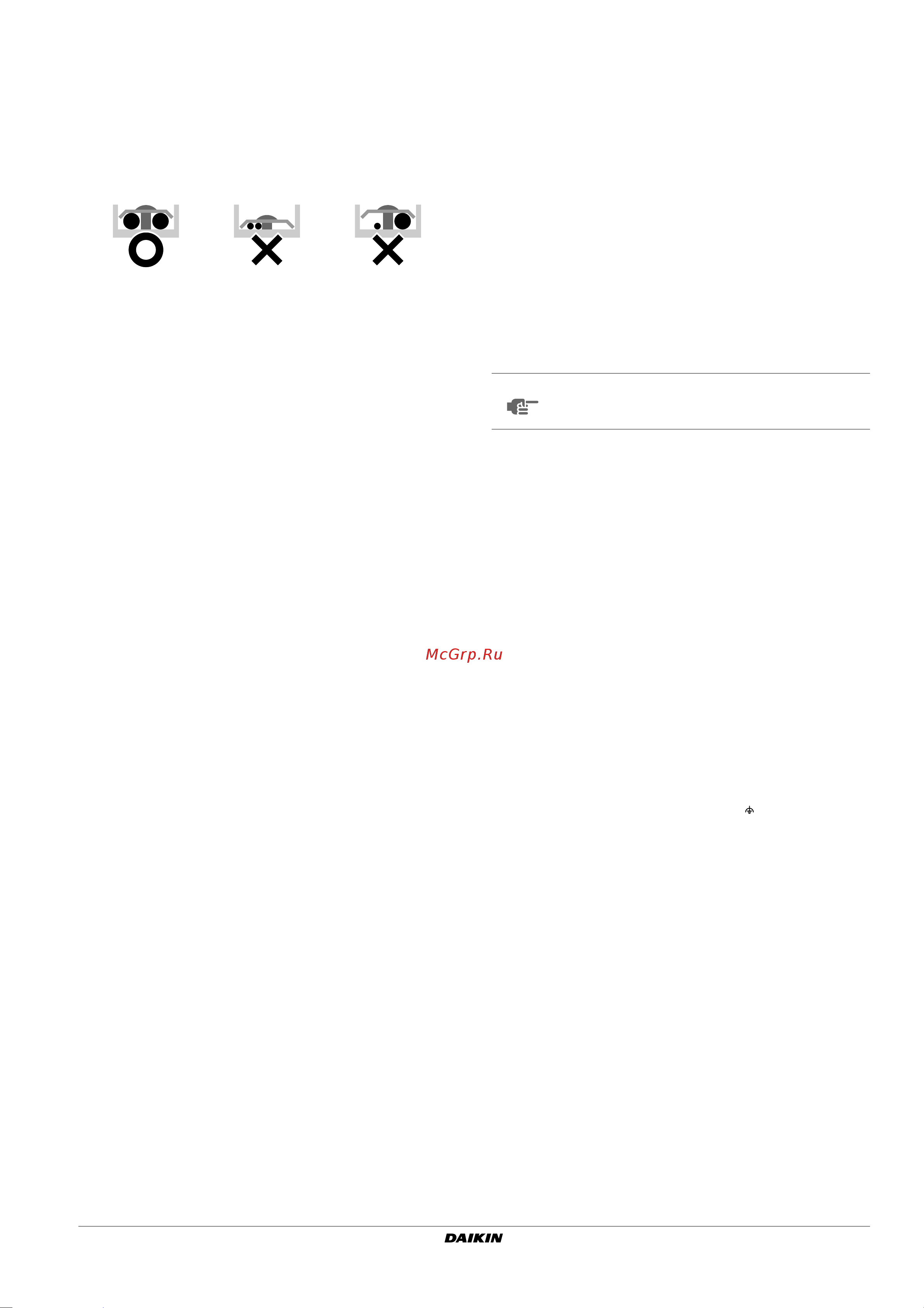

При подключении кабелей одного и того же номинала
следуйте указаниям иллюстрации.
Применяйте только кабели указанных типов. Убедитесь
в надежности их подключения. При фиксации кабелей не
прикладывайте больших усилий (Момент, развиваемый при
затяжке крепежных винтов, не должен превосходить
1,31 Н•м±10%).
2 Ток в кабелях, соединяющих внутренние блоки между
собой, не должен превышать 12 A. Ответвления кабелей
делаются вне разъемов блока в соответствии с обычными
правилами электрических работ, если сечение кабеля
превышает 2 мм
2
(Ø1,6).
Место ответвления следует изолировать таким образом,
чтобы изоляция была не менее надежна, чем оболочка
самого силового кабеля.
3 Не подключайте кабели разных размеров к контакту
заземления. Плохой контакт снижает надежность защиты
прибора.
4 Кабели управления, соединяющие пульт управления
с блоками и блоки между собой, должны проходить не
ближе 50 мм от силовых линий. В противном случае элек-
трические наводки могут исказить сигналы управления.
5 Подключение пульта дистанционного управления описано в
прилагаемой к нему инструкции по установке.
6 Ни в коем случае не подключайте силовые линии
к разъемам для кабелей управления. В этом случае
возможны серьезные повреждения всей системы
кондиционирования.
7 Применяйте только кабели указанных номиналов и следите
за надежностью контактов. Убедитесь, что кабели не
находятся под натяжением. Расположение кабелей должно
быть таким, чтобы они не затрудняли доступ к различным
устройствам и механизмам: например, они не должны
мешать открыванию крышки блока автоматики. Убедитесь,
что крышка плотно закрыта. Помните, что ненадежные
контакты могут послужить причиной выделения тепла,
поражения электротоком или даже возгорания.
Примеры электрических соединений
Подключение кабелей к наружному блоку производится в соот-
ветствии с прилагаемой к нему инструкцией по монтажу.
Выясните, к какому типу относится данная система.
Система типа «пара» или мульти-система: один
внутренний блок управляется с одного пульта
дистанционного управления (стандартная конфигурация).
(Смотрите рисунок 18)
Мульти-система: от 1 до 4 внутренних блоков
подключаются к 1 наружному блоку. Каждый внутренний
блок управляется собственным подключенным к нему
пультом дистанционного управления. При этом групповое
управление не обязательно. (Смотрите рисунок 19)
Система с групповым управлением: с одного пульта
можно управлять работой до 16 внутренних блоков (режим
работы блоков определяется пультом управления).
(Смотрите рисунок 20)
Система с двумя пультами: один внутренний блок
управляется с двух пультов дистанционного управления.
(Смотрите рисунок 21)
Рисунки 18, 19, 20 и 21
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1 Все кабели управления (за исключением кабелей пульта
управления) имеют определенную полярность, поэтому при
их подключении следует руководствоваться символами,
имеющимися на разъемах.
2 В системах с групповым управлением кабели пульта управ-
ления подключаются к внутреннему блоку, являющемуся
главным (при одновременной работе прочих блоков под-
ключение к ним кабелей, идущих от пульта, не
обязательно).
3 При групповом управлении тип пульта дистанционного
управления должен соответствовать внутреннему блоку,
обладающему наибольшим набором функций (например,
блоку с автоматическим отклонением воздушной
заслонки).
4 Не используйте для заземления газовые трубы, водо-
проводные трубы, осветительные или телефонные линии.
Неверное заземление грозит поражением электротоком.
5 Если будет использоваться экранированный провод,
подключите экранированную часть к клеммной колодки
пульта дистанционного управления (также подключите
заземление пульта дистанционного управления
к заземленной металлической части).
Настройки пульта управления по месту
Настройка пульта управления зависит от того, какова конфигу-
рация системы.
Настроечные операции включают выбор номера режима,
номера ПЕРВОГО КОДА и номера ВТРОГО КОДА.
Эти операции описаны в соответствующем разделе
прилагаемой к пульту инструкции по установке.
Задание направления выброса воздуха
Инструкции по изменению числа направлений выброса воздуха
(2 или 3 направления) содержатся в описании, прилагаемом
к поставляемому по дополнительному заказу комплекту
устройств, блокирующих некоторые направления воздушного
потока. (На заводе номер ВТОРОГО КОДА задается равным 01,
что соответствует четырем направлениям.)
1 Силовое электропитание
2 Главный выключатель
3 Плавкий предохранитель
4 Наружный блок
5 Внутренний блок
6 Пульт дистанционного управления
(поставляется по дополнительному заказу)
7 Главный внутренний блок
8 Подчиненный внутренний блок
ПРИМЕЧАНИЕ
При групповом управлении задавать адреса
внутренних блоков не обязательно. При подаче
питания адреса будут заданы автоматически.
