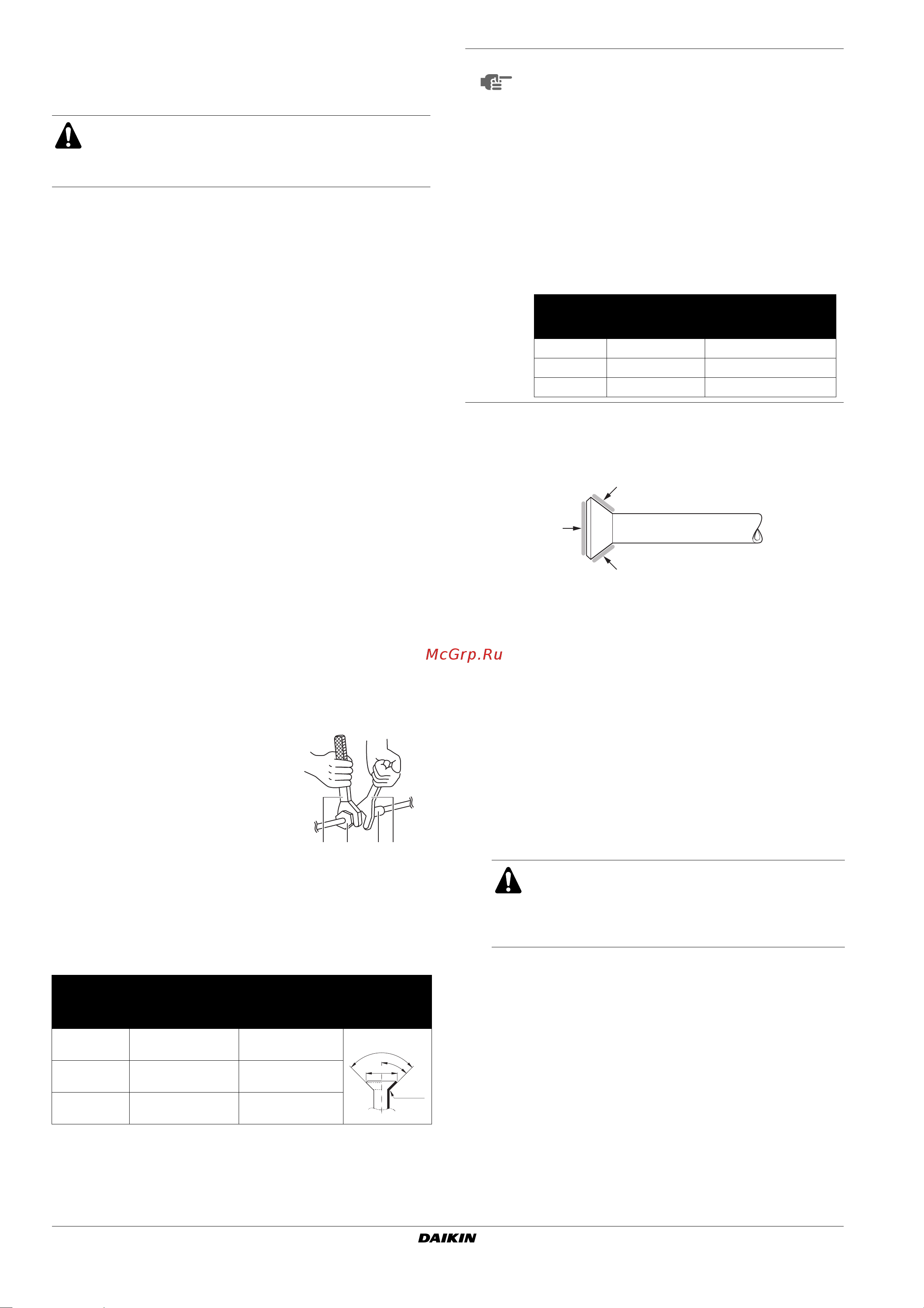

Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано
в прилагаемой к нему инструкции по монтажу.
Необходимо выполнить полную теплоизоляцию трубо-
проводов газообразного хладагента и жидкого хладагента.
В противном случае будет периодически происходить
протечка конденсата.
(При использовании теплового насоса температура трубо-
провода газообразного хладагента может подниматься
примерно до 120°C. Используйте изоляцию, обладающую
достаточной устойчивостью.)
Кроме того, в местах, где температура и влажность секций
трубопровода хладагента может превышать 30°C или 80%
соответственно, усильте изоляцию (20 мм или толще). На
поверхности изоляционного материала возможно
образование конденсата.
Прежде, чем приступать к работам по монтажу труб, вы-
ясните, какой тип хладагента применяется в данной
системе.
Применяйте инструменты и материалы, совместимые
с хладагентом, используемым в данной системе.
Перед соединением труб на развальцованную поверхность
наносится эфирное или полиэфирное масло.
Чтобы внутрь трубы не попали пыль, влага или посто-
ронние предметы, сплющите конец трубы или заклейте его
липкой лентой.
Используйте бесшовные трубы из медного сплава
(ISO 1337).
Наружный блок заправлен хладагентом.
При подключении труб к блоку или отсоединении труб от
него применяются два гаечных ключа: обычный и
динамометрический.
Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.
Размеры накидных гаек и значения крутящего момента
затяжки приведены в таблице ниже. (Если гайки
перетянуть, то можно повредить развальцованную часть
трубы, что приведет к утечке хладагента.)
На наружную и внутреннюю поверхность развальцованной
части трубы нанесите эфирное или полиэфирное масло.
Пред затяжкой накидной гайки наживите ее, сделав 3 - 4
оборота рукой.
Проверьте место соединения на утечку газообразного
хладагента, затем теплоизолируйте его как показано на
рисунке 10.
Оберните уплотнительную прокладку только вокруг
изоляции соединений на стороне трубопровода
газообразного хладагента.
Если во время прокладки трубопровода произошла утечка
хладагента, немедленно проветрите помещение.
Убедитесь, что утечки газообразного хладагента нет.
Работы по прокладке трубопроводов должны
проводиться квалифицированными специалистами и
отвечать требованиям местных и государственных
регламентирующих документов.
1 Динамометрический ключ
2 Накидная гайка
3 Соединение труб
4 Обычный ключ
Диаметр
труб
Момент затяжки
Размер
развальцо-
ванного торца
трубы А (мм)
Форма
развальцовки
Ø6,4
14,2~17,2 N•m
(144~176 kgf•cm)
8,7~9,1
Ø9,5
32,7~39,9 N•m
(333~407 kgf•cm)
12,8~13,2
Ø12,7
49,5~60,3 N•m
(504~616 kgf•cm)
16,2~16,6
231 4
R0.4~0.8
45°
±2
90°
±2
A
ПРИМЕЧАНИЕ
Не рекомендуется — только на крайний случай
Использование динамометрического ключа
обязательно, однако если по какой-либо
объективной причине использовать его вы не
можете, воспользуйтесь описанным ниже методом.
По окончании работы не забудьте провести
проверку на утечку.
В процессе закручивания накидной гайки с помо-
щью гаечного ключа наступает момент, когда
внезапно возникает необходимость в приложении
значительно большего усилия для затяжки. Из
этого положения затяните накидную гайку далее,
повернув ее в пределах показанного ниже угла:
1 Трубопровод жидкого хладагента
2 Трубопровод газообразного хладагента
3 Теплоизоляция для соединения трубопровода жидкого
хладагента (поставляется вместе с блоком)
4 Теплоизоляция для соединения трубопровода газообразного
хладагента (поставляется вместе с блоком)
5 Зажимы (по 2 зажима на каждый теплоизолирующий
элемент)
6 Малая уплотнительная прокладка (поставляется вместе с
блоком)
Обязательно изолируйте всю обвязку трубо-
проводов по месту на всем протяжении до их
подключения внутри блока. На открытых трубах
может скапливаться конденсат, а прикосновение
к ним может привести к ожогам.
Размер
трубы
Угол
дальнейшей
затяжки
Рекомендуемая длина
рычага инструмента
Ø6,4 60~90° ±150 мм
Ø9,5 60~90° ±200 мм
Ø12,7 30~60° ±250 мм
