FMDQ50~125B7VEB
Система кондиционирования воздуха
4PW48241-1
Инструкции по монтажу и эксплуатации
6
Испытание дренажного трубопровода
После завершения прокладки дренажного трубопровода
убедитесь в том, что вода по нему стекает свободно.
Постепенно залейте примерно 1 л воды через отверстие
выпуска воздуха. Проверьте наличие утечки воды.
Процесс заливки воды. См. рисунок 8.
Сначала выполните монтаж электропроводки в соответствии
с указаниями, приведенными в разделе «Монтаж
электропроводки» на странице 6, а также в разделе о задании
параметров на пульте управления «Электрические соединения
и задание параметров на пульте управления» на странице 7.
Если монтаж электропроводки уже завершен
Проверьте работу дренажа при запуске системы кондициони-
рования в режиме охлаждения, как поясняется в разделе
«Тестовый запуск» на странице 11.
Если монтаж электропроводки еще не завершен
Снимите крышку блока автоматики и подключите однофазную
силовую линию и пульт дистанционного управления к соот-
ветствующим разъемам (См. «Монтаж электропроводки» на
странице 6, в котором описаны эти операции) (См. также
рисунок 12 и рисунок 14.)
Затем нажмите кнопку тестового режима на пульте
дистанционного управления. Блок перейдет в тестовый режим.
Нажмите кнопку выбора режима работы и выберите
режим «Только вентиляция» . После этого нажмите кнопку
включения/выключения . Начнут работать вентилятор и
дренажный насос внутреннего блока. Проверьте, чтобы
система дренажа удаляла воду из внутреннего блока. Нажмите
кнопку и переведите систему в исходное состояние.
Монтаж электропроводки
Общие положения
Все приобретаемые на внутреннем рынке электрические
детали, материалы и производимые с ними операции
должны соответствовать местным нормативным актам.
Используйте только медные провода.
При подключении проводов к наружным, внутренним
агрегатам и пульту дистанционного управления следуйте
схеме, прикрепленной к корпусу агрегата. Операции по
подключению пульта управления более подробно
изложены в прилагаемой к нему инструкции по монтажу.
Все электротехнические работы должны производиться
только квалифицированными специалистами.
В линии электропитания следует установить устройство
защитного отключения и плавкий предохранитель.
В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
Помните о том, что работа системы возобновится
автоматически, если питание выключить, а затем снова
включить.
ПРИМЕЧАНИЕ
Подсоединенный дренажный шланг не
должен провисать более чем на 75 мм
относительно дренажного патрубка
агрегата во избежание излишней нагрузки
на патрубок.
Для обеспечения минимального уклона
1:100 расстояние между соседними
элементами подвески дренажного трубо-
провода должно составлять от 1 до 1,5 м.
Если нужно свести вместе несколько
дренажных труб, следуйте схеме, пока-
занной на рисунке 11. Сечение дренажных
труб должно подбираться в зависимости от
производительности внутренних агрегатов.
1 Т-образное соединение дренажных труб
1 Отверстие для заливки воды
2 Портативный дренажный насос
3 Крышка отверстия для заливки воды
4 Емкость (заливка воды)
5 Дренажное отверстие, используемое при обслуживании
системы (с резиновой заглушкой)
6 Трубопровод хладагента
Предупреждение по поводу обращения
с дренажным патрубком:
Не вынимайте заглушку дренажной трубы. Может
произойти утечка конденсата.
Дренажное отверстие используется для слива воды,
если отсутствует дренажный насос или перед
обслуживанием блока. Аккуратно вынимайте и
вставляйте заглушку. Излишнее усилие может
повредить сливную горловину дренажного поддона.

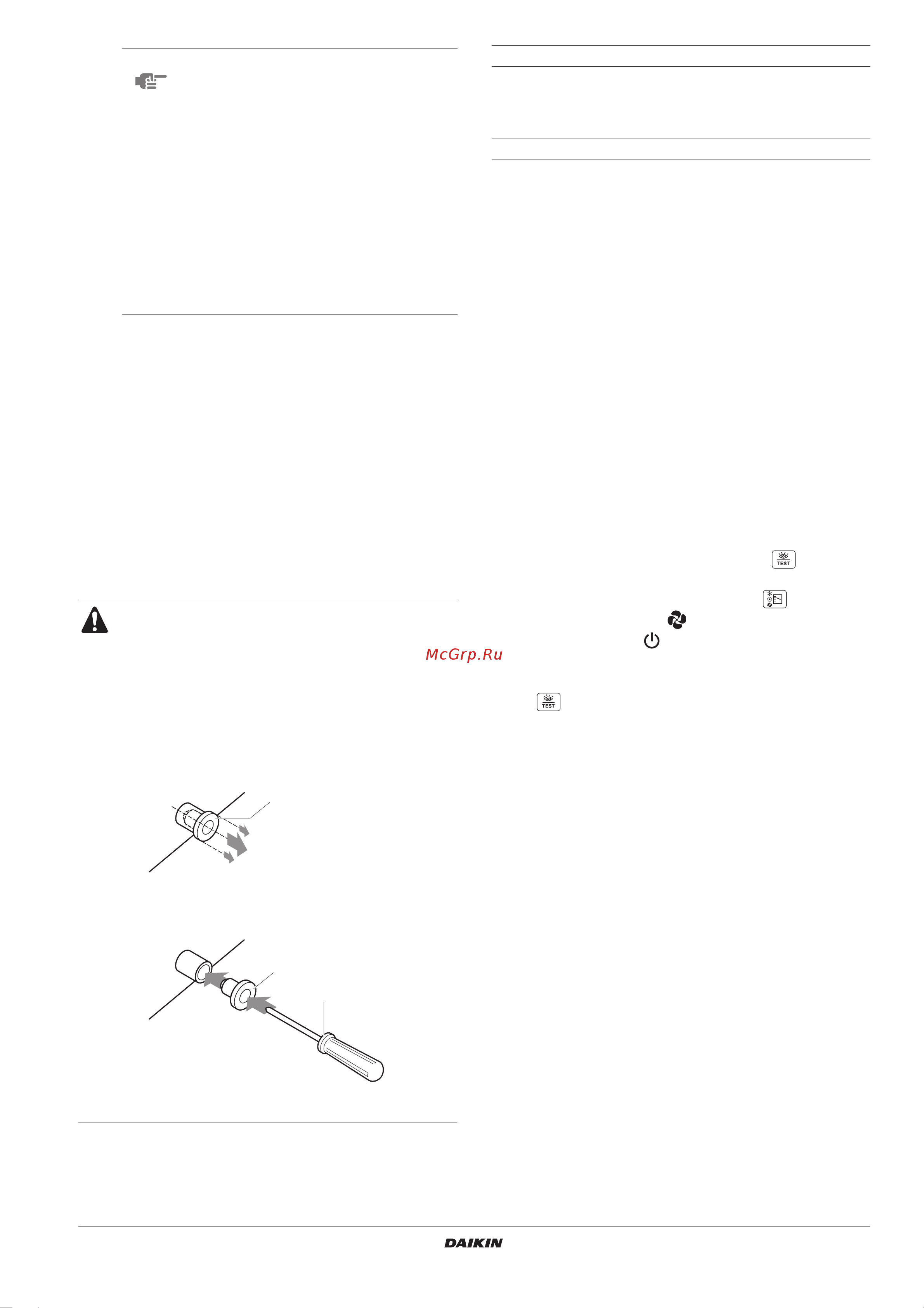

Снятие заглушки
Не раскачивайте заглушку в трубе
Установка заглушки
Направьте заглушку и нажмите на нее с помощью
крестовой отвертки
1
1 Заглушка
1
2
1 Заглушка
2 Крестовая отвертка
1 Крышка распределительной коробки
2 Порт для подключения проводов управления
3 Порт для подключения кабеля силового электропитания
4 Электрическая схема
5 Распределительная коробка
6 Пластиковый хомут
7 Проводка пульта дистанционного управления
8 Клеммы для подключения проводов управления
9 Проводка электропитания
10 Печатная плата внутреннего агрегата 1
11 Клеммы для подключения силового питания
12 Провода управления, соединяющие агрегаты
13 Печатная плата внутреннего агрегата 2
14 Печатная плата внутреннего агрегата 3 (только для
агрегатов 60~125)
