18

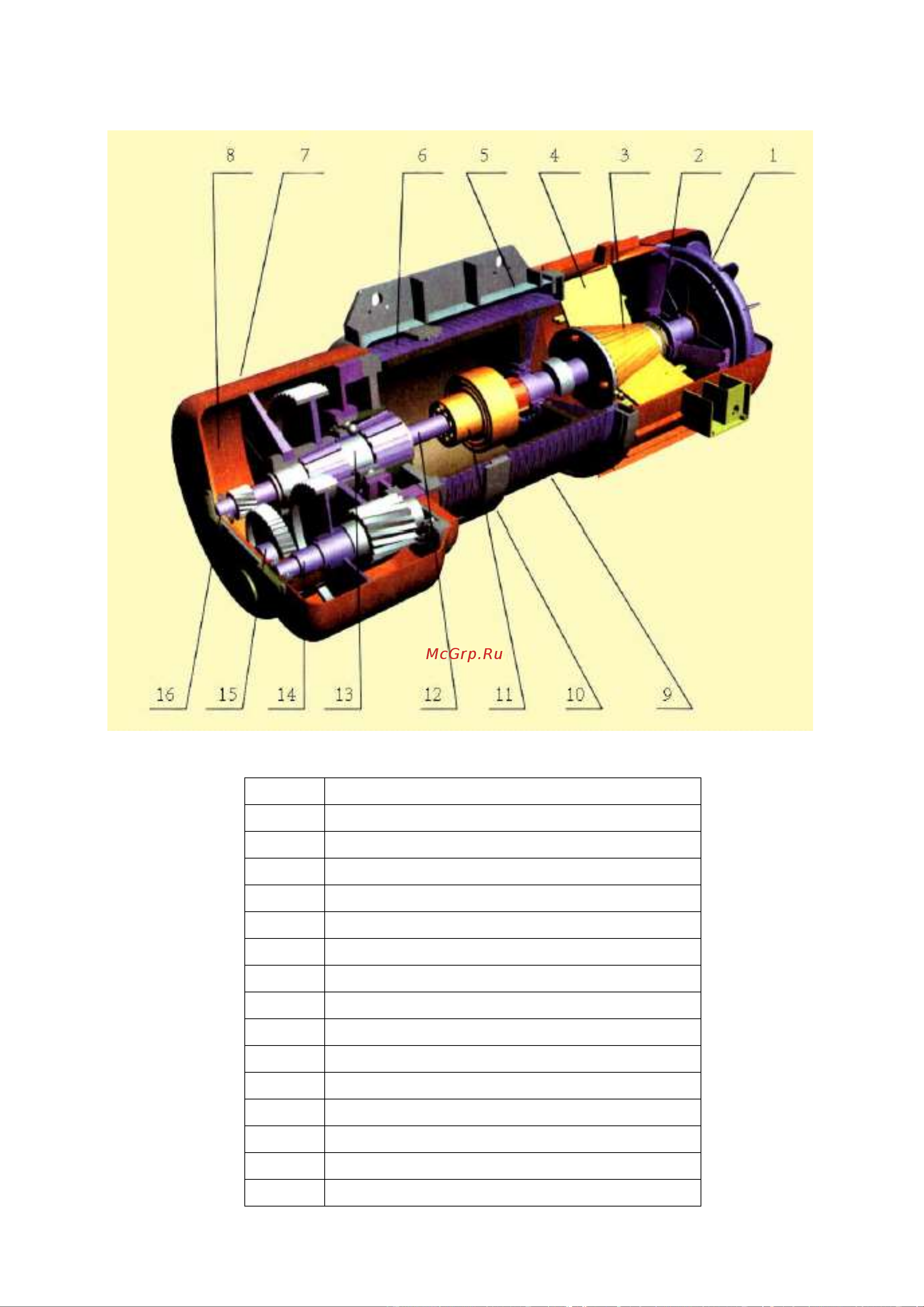

Приложение 1: Конструкция устройства
1
Вентиляторный тормоз
2
Сжатая пружина
3
Ротор
4
Статор
5
Корпус барабана
6
Проволочный канат
7
Крышка коробки редуктора
8
Корпус коробки редуктора
9
Барабан
10
Канатоукладчик
11
Зубчатая муфта
12
Промежуточный вал
13
Трубчатый вал
14
Третий вал
15
Вторичный вал
16
Первичный вал
