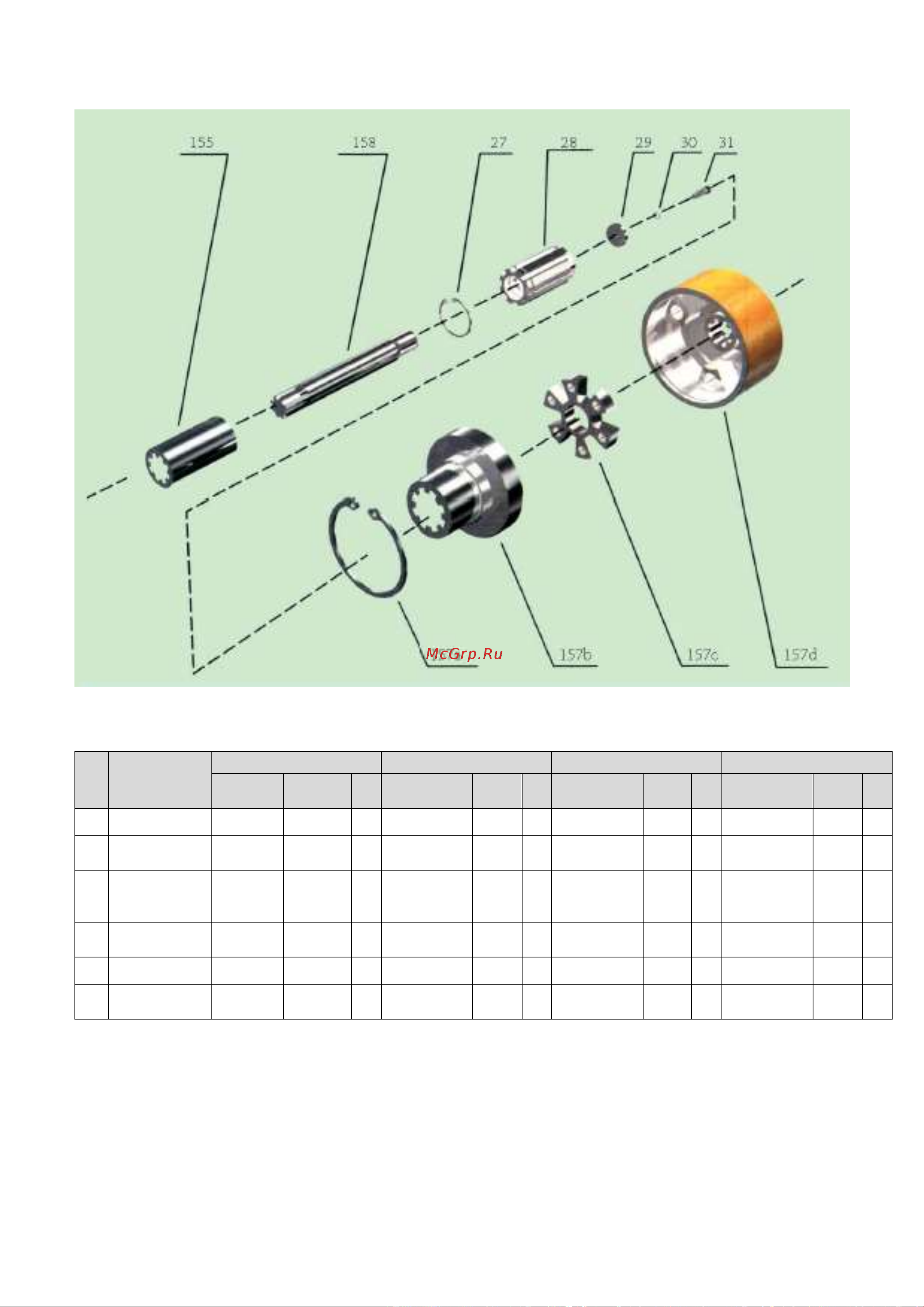

Приложение 11: Промежуточный вал
Сер.
№
Наименование
1 т
2 т
3 т
5 т
Специфи-
кация
Номер
детали
Кол-
во
Специфи-
кация
Номер
детали
Кол-
во
Специфи-
кация
Номер
детали
Кол-
во
Специфи-
кация
Номер
детали
Кол-
во
155
Глухая муфта
714.02
1
715.02
1
716.02
1
716.02
1
158
Промежуточный
вал
714.01
1
715.01
1
716.01
1
717.01
1
157a
Пружинное
кольцо для
отверстия
70
GB893-76
1
95
GB893-
76
1
95
GB893-
7 6
1
105
GB893-
76
1
157b
Левая
полумуфта
703.02
1
706.02
1
706.02
1
707.02
1
157c
Гибкий блок
703.01
1
705.01
1
705.01
1
707.01
1
157d
Правая
полумуфта
703.03
1
706.03
1
706.0.3
1
707.03
1
