Vektortool.com -4-
1 Редуктор скорости подъемного
механизма
2 Наматывающий барабан
3 Подъемный двигатель
4 Регулятор тормоза
5 Электрооборудование
6 Электрическая (ходовая) тележка
7 Подъемный крюк
8 Пульт управления
9 Редуктор скорости механизма
перемещения
10 Серводвигатель
11 Суппорт вводного кабеля

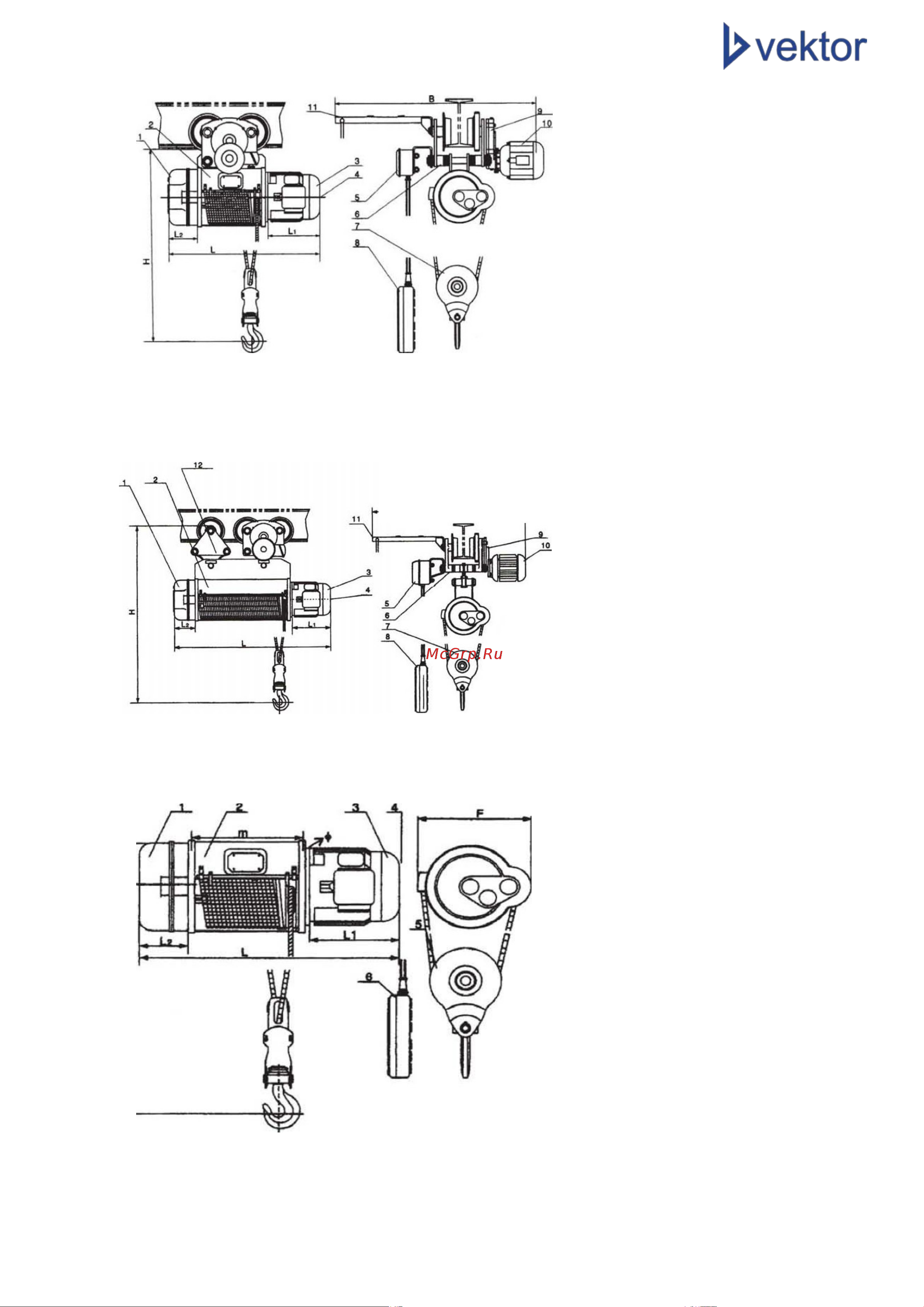

Рис. 2 Чертеж внешней конструкции электрической тали CD1, грузоподъемность 0,5-5 т, высота подъема 6-9
м
1. Редуктор скорости подъемного
механизма
2. Наматывающий барабан
3. Подъемный двигатель
4. Регулятор тормоза
5. Подъемный крюк
6. Пульт управления
Рис. 4 Чертеж внешней конструкции электрической тали CD1 с жестким креплением, грузоподъемность 0,5-
5 т, высота подъема 6-30 м
1. Редуктор скорости подъемного
механизма
2. Наматывающий барабан
3. Подъемный двигатель
4. Регулятор тормоза
5. Электрооборудование
6. Электрическая (ходовая)
тележка Подъемный крюк
7. Пульт управления
8. Редуктор скорости ходового
механизма
9. Серводвигатель
10. Суппорт вводного кабеля
11. Ведомая тележка
Рис. 3 Чертеж внешней конструкции электрической тали CD1, грузоподъемность 0,5-5 т, высота подъема
12-30 м
