Vektortool.com -5-

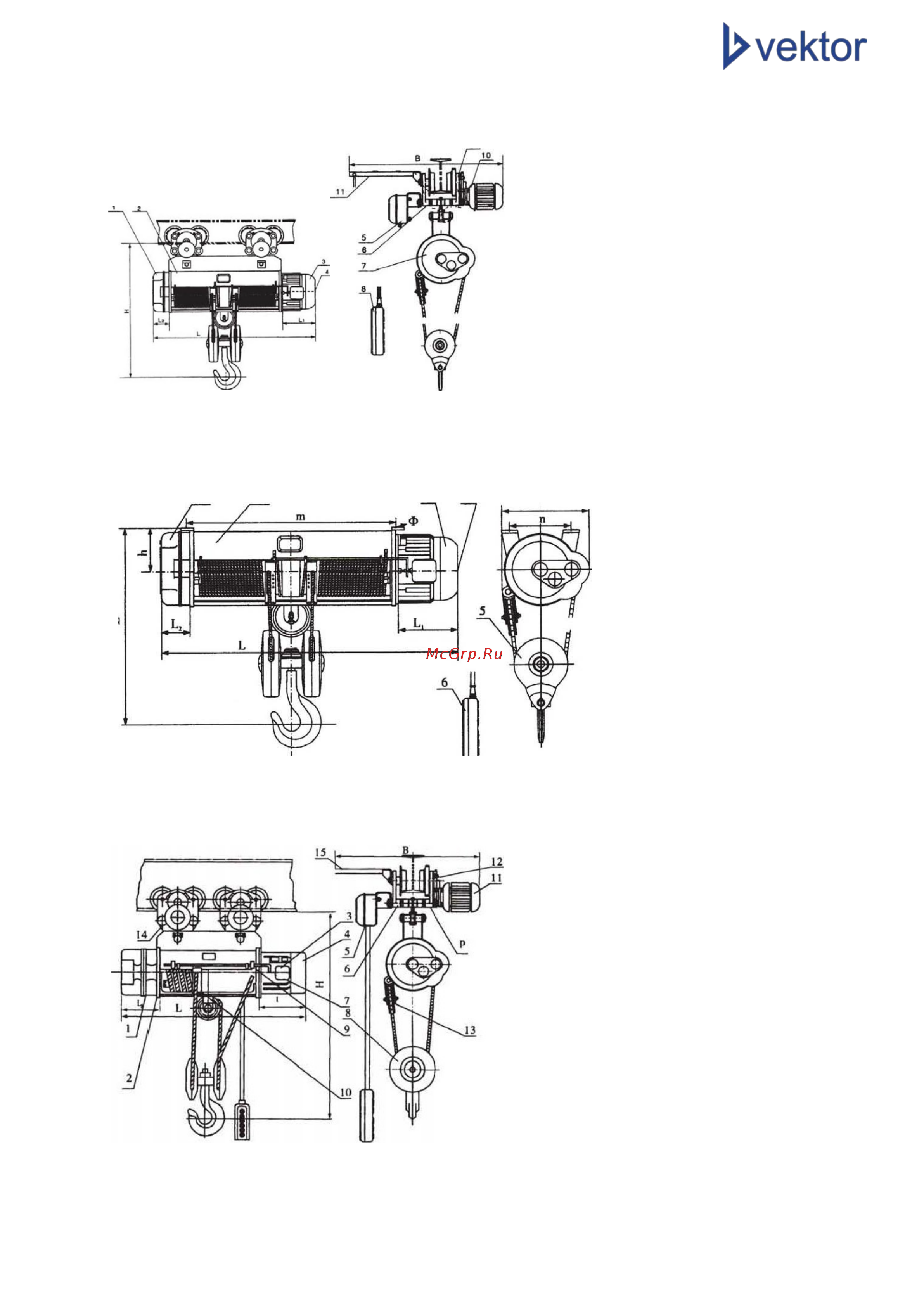

1. Редуктор скорости
подъемного механизма
2. Наматывающий барабан
3. Подъемный двигатель
4. Регулятор тормоза
5. Электрооборудование
6. Электрическая (ходовая)
тележка Подъемный крюк
7. Пульт управления
8. Редуктор скорости
ходового механизма
9. Серводвигатель
Суппорт вводного кабеля
Рис. 8 Чертеж внешней конструкции электрической тали СD1, грузоподъемность 10 т, высота подъема 9-30 м
1 2 3 4 F
1. Редуктор скорости
подъемного механизма
2. Наматывающий барабан
3. Подъемный двигатель
4. Регулятор тормоза
5. Подъемный крюк
6. Пульт управления
Рис. 10 Чертеж внешней конструкции электрической тали CD1 с жестким креплением, грузоподъемность
10 т, высота подъема 9-30 м
1. Редуктор скорости подъемного
механизма
2. Наматывающий барабан
3. Концевой выключатель
4. Подъемный двигатель
5. Блок управления
электрооборудованием
6. Электрическая (ходовая) тележка
7. Выключающая штанга
8. Подъемный крюк
9. Останов
10. Механизм укладки каната
11. Серводвигатель
12. Редуктор скорости ходового
механизма
13. Механизм махового колеса
14. Балансирная балка
15. Суппорт вводного кабеля
Рис. 12 Чертеж внешней конструкции электрической тали СD1, грузоподъемность 16 т, высота подъема 9-18 м
