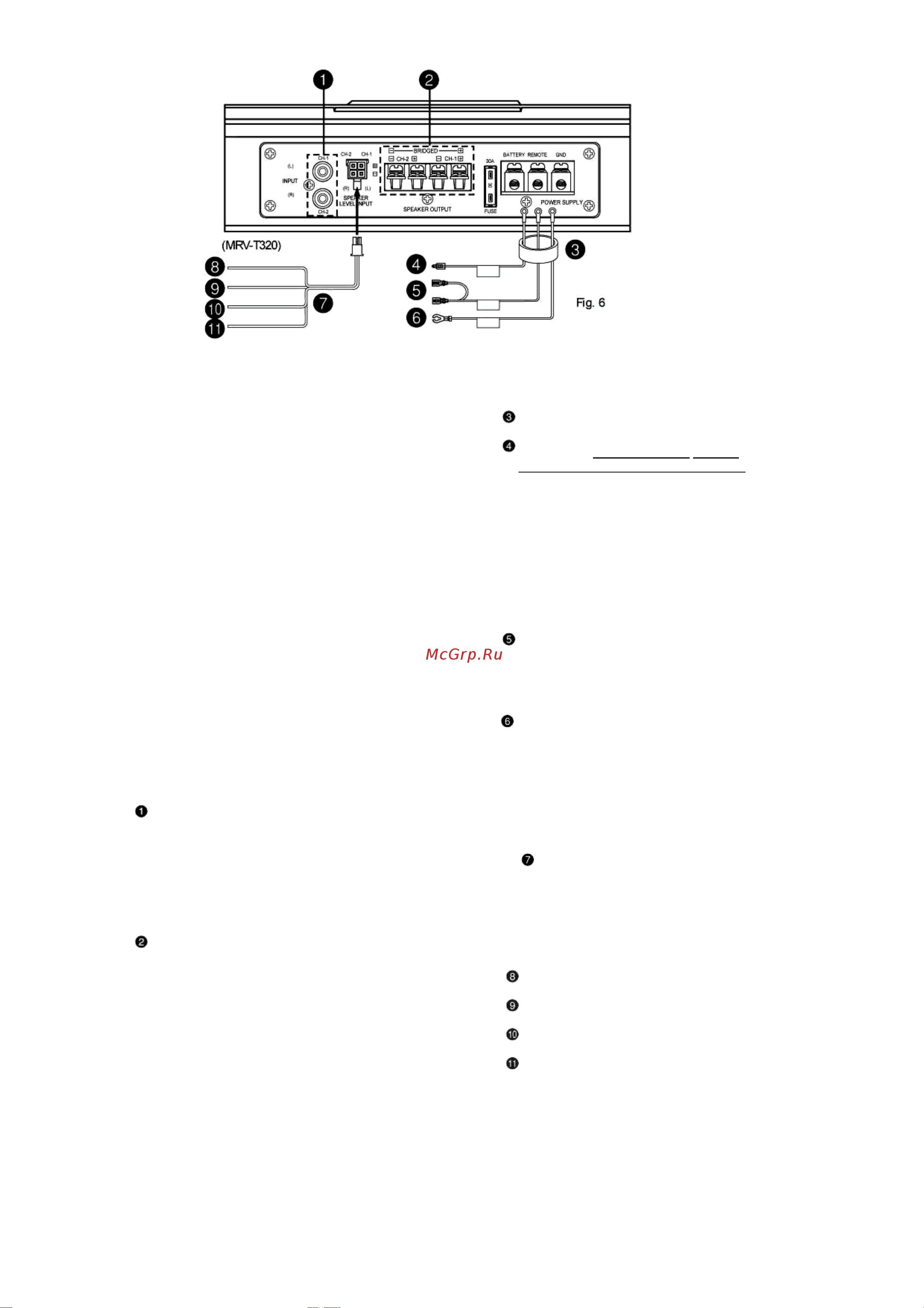

оо Подключения Перед выполнением подключений убедитесь в том что питание всех аудио компонентов отключено Подключите желтый провод питания усилителя напрямую к плюсовому контакту аккумулятора автомобиля Не подключайте данный провод к блоку предохранителей Для предотвращения проникновения внешних шумов в аудиосистему Устанавливайте аппарат и прокладывайте кабели по меньшей мере в 10 см от жгута проводов автомобиля Прокладывайте провода питания аккумулятора как можно дальше от остальных проводов Подключайте заземляющий провод к зачищенной металлической поверхности шасси автомобиля при необходимости удалите с поверхности краску грязь или масло При использовании приобретенных дополнительно шумоподавителей устанавливайте их как можно дальше от усилителя Ваш официальный дилер фирмы Alpine может предложить вам различные шумоподавители За дополнительной информацией обращайтесь к официальному дилеру Ваш официальный дилер Alpine может предложить вам самые эффективные меры по предотвращению возникновения шумов За более подробной информацией обращайтесь к официальному дилеру О RCA Входные Гнезда Соедините эти гнезда к линейному выходу вашего главного модуля через RCA удлинители продается отдельно Убедитесь что подключали правильно каналы Левый к Левому и Правый к Правому Фронт к Фронту и Тыл к Тылу Выходные клеммы для акустики МПУ Т420 МИУ Т320 имеют два набора выходов на динамики Строго соблюдайте правильность подключения акустических систем к выходным клеммам В стерео режиме подсоедините выходы правого и левого громкоговорителя соответственно к правому и левому громкоговорителям Подключите плюсовый выход к плюсовой клемме акустической системы а минусовый к минусовой клемме В мостовом режиме соедините левую плюсовую клемму с плюсовой клеммой а правую минусовую клемму с минусовой клеммой громкоговорителя Не используйте провод от клемм систем в качестве общего провода между левым и правым каналами Не допускайте контакта данного провода с шасси автомобиля ПРИМЕЧАНИЕ Не закорачивайте провода акустических систем и не подсоединяйте их к шасси автомобиля 0 Трубка изоляции Провод питания Желтый Опция Установите 50 ампер или два 25А плавких предохранителя параллельно как можно ближе к плюсовой клемме аккумуляторной батареи Это защитит электрическую систему вашего автомобиля в случае короткого замыкания При необходимости удлинения данного провода используйте кабель удлинитель с сечением 8 AWG или выше MRV T420 50 ампер или два 25А параллельно MRV T320 30 ампер w _ Провод дистанционного включения Синий белый Опция Подключите данный провод к проводу дистанционного включения или проводу автоматической антенны положительное напряжение 12В вашего головного аппарата 0 Заземляющий провод Опция Подключите данньй провод к зачищенной металлической поверхности шасси автомобиля Убедитесь в эффективности заземления путем проверки электропроводности цепи между данной точкой заземления и минусовой клеммой аккумулятора автомобиля Подключите заземляющие провода всех аудиокомпонентов к той же точке заземления для предотвращения возникновения наводок по земле Клеммы для входа акустики MRV T320 только Эти клеммы входные для использования с главным модулем не оборудованным выходами предусилителя При не использовании RCA кабеля Вы должны подключить эти провода с выходами динамиков вашего главного модуля 0 Левый динамик Белый 0 Левый динамик Белый Черный ф Правый динамик Серый ф Правый динамик Серый Черный
