Красный провод, защищенный предохранителем 15 А: постоянный источник питания
+ 12 В. Данный провод используется для питания силовых встроенных цепей -управление
габаритным светом автомобиля.
Красный провод с белой полосой, защищенный предохранителем 5 А: постоянный источ-
ник питания + 12 В. Данный провод используется для питания всех основных цепей системы.
Белый провод с черной полосой: выход подачи питания на сирену (+12 В). Проложите дан-
ный провод через отверстие с резиновой втулкой, которое имеется в перегородке между от-
секом двигателя и салоном автомобиля, к тому месту, в котором установлена сирена. Соеди-
ните белый провод с черной полосой с красным проводом сирены (подача питания +12 В).
Подсоедините черный провод, идущий от сирены, к «массе» (металлической детали кузова
автомобиля).
Черный провод: вход подачи питания («масса»). Подключите черный провод к «массе» (ме-
таллической детали кузова автомобиля). Не перепутайте данный провод с тонким черным
проводом антенны, который подключен к основному блоку системы отдельно, а не в жгуте
проводов.
Темно-синий провод: выход второго канала СН2. Отрицательный выход второго канала
300 мА с задержкой активируется при нажатии и удержании на время более 1,2 сек кнопки 3
брелока-передатчика.
Режим работы второго канала программируется функциями F10.
к соленоиду
замка Багажника
Темно-синий провод системы представляет собой слаботочный транзисторный выход,
поэтому его следует использовать только для включения внешнего реле.
Предупреждение
Непосредственное подключение темно-синего провода к сильноточному выходу цепи
открывания замка багажника автомобиля, а также к входу некоторых устройств
дистанционного запуска двигателя автомобиля приведет к повреждению основного блока
охранной системы.

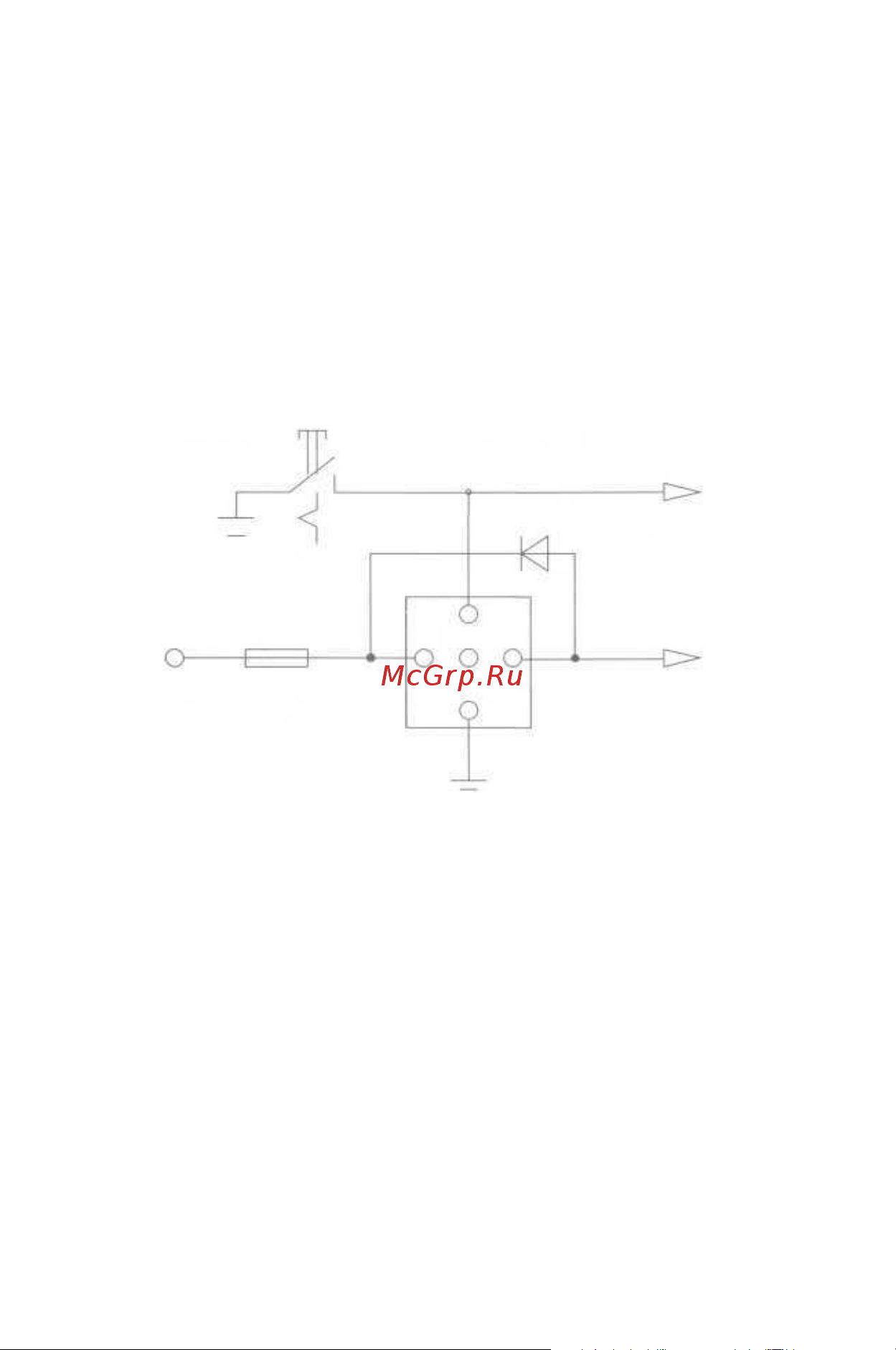

Подключите темно-синий провод к контакту #86 реле типа AS-9256 (или эквивалентного
автомобильного реле, рассчитанного на ток 30 А). Подключите провода к другим контактам
реле в соответствии с тем, какая функция будет управляться по каналу 2 системы.
Темно-зеленый провод: вход для подключения концевых выключателей отрицательной
полярности капота и багажника. Темно-зеленый провод системы - это провод мгновенного
отрицательного триггера.
Данный провод необходимо подключить к ранее установленным концевым выключателям
капота и багажника, постоянно соединенным с «массой».
Фиолетовый провод: вход для подключения концевых выключателей дверей положительной
полярности, большинство автомобилей «Форд» и некоторые автомобили неамериканского
производства.
Подключите фиолетовый провод системы к положительному выходу одного из концевых
выключателей дверей автомобиля, так как в большинстве автомобилей концевые
выключатели дверей подключены параллельно.
-
21
-
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
+
12В
кнопка
замка
темно-
синий
15А
86
87
85
30
