Трехпроводная цепь отпирания/запирания дверей положительной полярности
Положительный триггер (большинство легковых
автомобилей «Дженерал Моторс»)
При установке системы в таких автомобилях (большинство легковых автомобилей марки
«Дженерал Моторс») темно-зеленый и темно-синий провода запирания/отпирания дверей
автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику пи-
тания + 12 В.
Желтый провод - это импульсный выход запирания положительной полярности, он должен быть
подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод - это импульсный выход отпирания положительной полярности, он должен быть
подключен к проводу управления штатным реле отпирания положительной полярности.

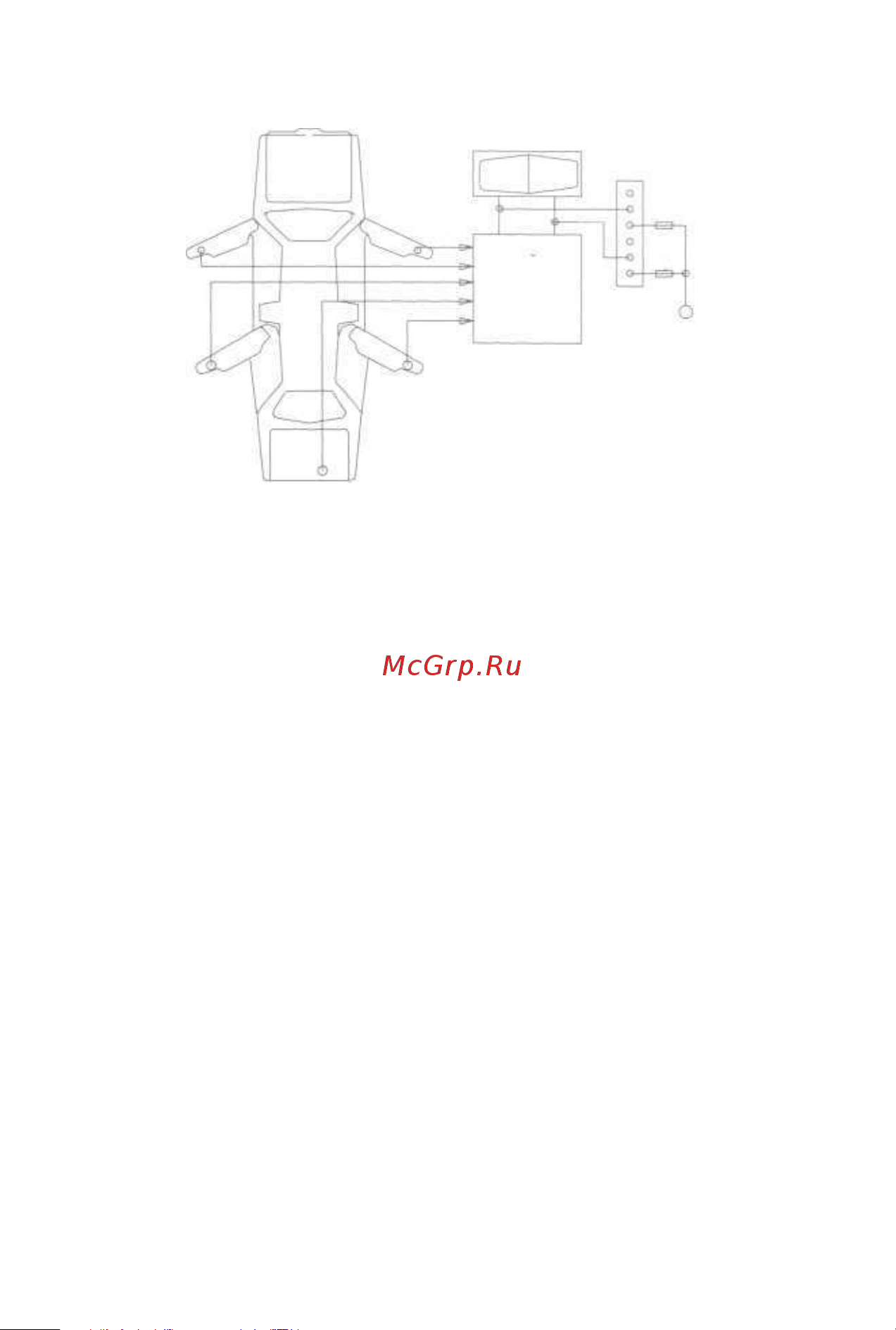

Пятипроводная цепь отпирания/запирания дверей с изменением полярности
При установке системы на таких автомобилях необходимо перерезать штатные провода
управления электроприводами замков дверей автомобиля. Эти провода проложены от основ-
ного переключателя запирания/отпирания к дополнительным переключателям запирания/отпи-
рания, а от них - к электроприводам дверных замков.
Перережьте штатный провод запирания и подключите желтый провод системы к тому концу
перерезанного штатного провода, который идет к дополнительным переключателям (элект-
роприводам замков дверей). Подключите зеленый провод к тому концу перерезанного штат-
ного провода, который идет к основному переключателю.
Перережьте штатный провод отпирания и подключите белый провод системы к тому концу
перерезанного штатного провода, который идет к дополнительным переключателям (элект-
роприводам замков дверей). Подключите синий провод к тому концу перерезанного штатно-
го провода, который идет к основному переключателю.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В, защищенному предохранителем.
- 24 -
UNLOCK
LOCK
SHERIFF
белый
оранжевый
15A
желтый
синий с
белым
15A
+ 12B
штатный
модуль
управления
замками
дверей
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
