10
БРЕЛОК-КОММУНИКАТОР
Подготовка брелока-коммуникатора к работе
Перед использованием брелока необходимо привести его в рабочее состояние, т.к. при транс-
портировке и хранении между контактом батареи питания и контактной пластиной брелока
устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуата-
ции. Перед началом эксплуатации брелока удалите ее. Для этого отведите фиксатор крышки
батарейного отсека, нажмите на крышку и выдвиньте ее в сторону, противоположную антенне.
Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъемной пласти-
ной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсе-
ка. Если нет указания на полярность батареи, то она устанавливается отрицательным выводом в
сторону антенны. Закройте крышку батарейного отсека. Брелок готов к работе.

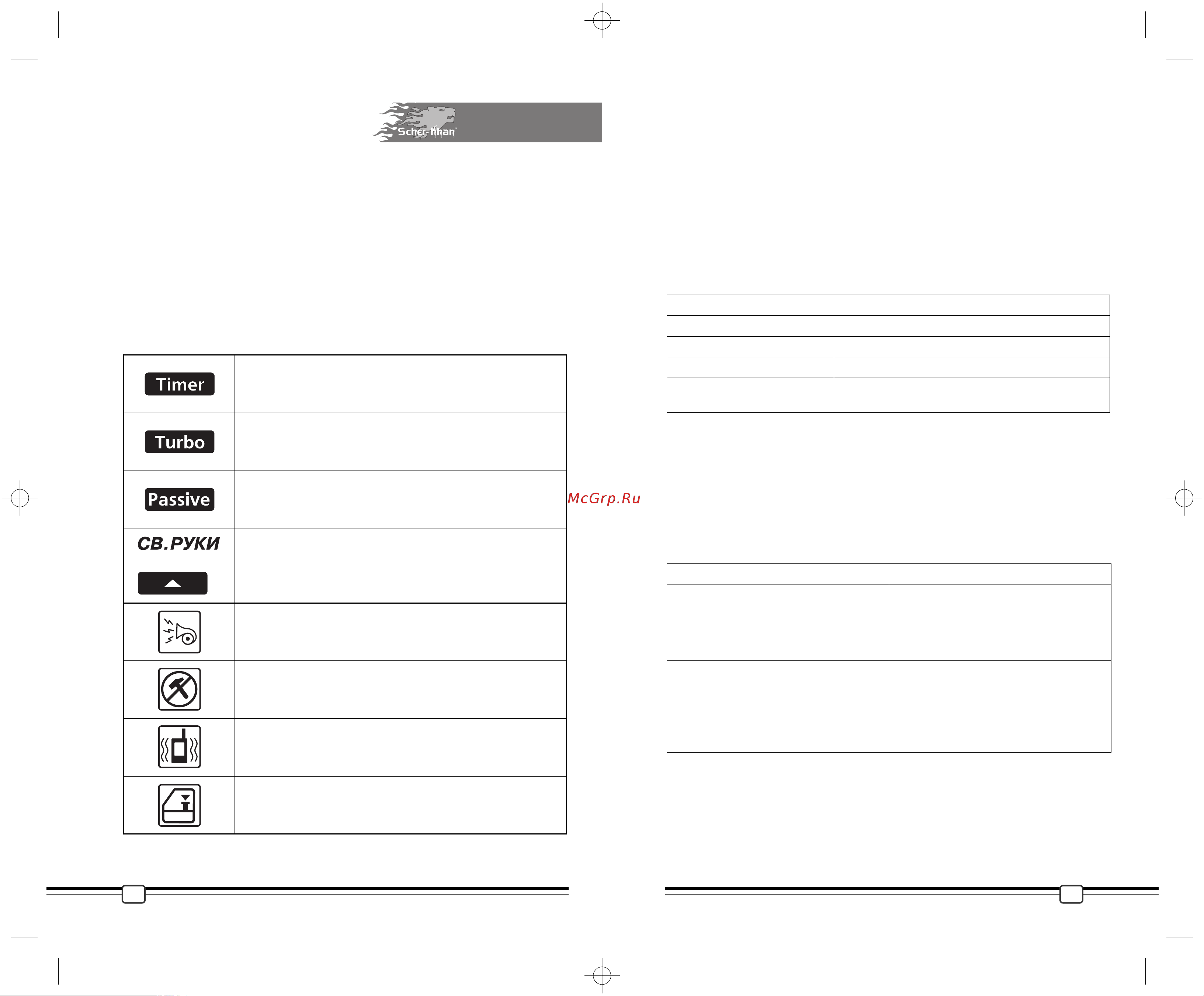

Символы на дисплее брелока-коммуникатора
Индикатор включения запуска по таймеру
Индикатор включения режима ТУРБО
Индикатор включения режима пассивной постановки в режим охраны
Индикатор включения режима «Свободные руки»
Индикатор включения сигналов сирены
Индикатор отключения датчика удара
Индикатор включения вибрационного звонка
Индикатор включения автоматического управления ЦЗ по зажиганию
31
Режим тревоги
Если в режиме охраны будет открыта дверь, капот/багажник, то система перейдет в режим тре-
воги на 30 сек., сигналы аварийной сигнализации и сирены будут длиться 30 сек. По окончании
30 сек. система вернется в режим охраны. Если сработает зона тревоги датчика удара (сильное
воздействие), то система перейдет в режим тревоги на 15 сек., сигналы аварийной сигнализации
и сирены будут длиться 15 сек. По окончании 15 сек. система вернется в режим охраны. При
срабатывании зоны предупреждения датчика удара (слабое воздействие) система не перейдет
в режим тревоги, а лишь выдаст серию из четырёх коротких сигналов сиреной и аварийной
сигнализацией. Вы можете прекратить режим тревоги коротким нажатием на кнопку I брелока.
Замки при этом не отопрутся, и система перейдет из режима тревоги в режим охраны.
В режиме тревоги:
СИГНАЛ СИРЕНЫ: Сигнал тревоги 30 сек
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхивает 30 сек
СВЕТОДИОДНЫЙ ИНДИКАТОР: Начнет мигать с частотой 1 раз в секунду
ДИСПЛЕЙ: Изображения мигают в зависимости от причины тревоги
СИГНАЛ БРЕЛОКА:
Прерывистый сигнал в течение 30 сек. Далее короткие сиг-
налы 1 раз каждые 2 сек. (режим напоминания)
Режим напоминания
Если брелок-коммуникатор получил сигнал тревоги по датчикам дверей, капота/багажника,
датчику удара, датчику вызова и Вы этого не заметили сразу, то брелок после передачи сигнала
тревоги переходит в режим напоминания (короткими звуковыми сигналами и индикацией зоны,
которая вызвала режим тревоги). Для прекращения режима напоминания и проверки состояния
автомобиля кратковременно нажмите кнопку IV брелока или кнопку I для выхода из режима
охраны и отпирания замков дверей.
В режиме напоминания:
СИГНАЛ СИРЕНЫ: Нет сигналов
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Нет сигналов
СВЕТОДИОДНЫЙ ИНДИКАТОР: Мигает с частотой 1 раз в секунду
ДИСПЛЕЙ:
Изображения мигают в зависимости от при-
чины тревоги.
СИГНАЛ БРЕЛОКА:
* Короткие сигналы 1 раз каждые 2 сек. для
датчиков дверей, капота/багажника
* Короткие сигналы 1 раз каждые 4 сек. для
датчика удара
* Короткие сигналы 1 раз каждые 6 сек. для
датчика вызова владельца
Примечание: Брелок-коммуникатор не переходит в режим напоминания при
получении сигнала предупреждения от датчика удара (слабое воздействие)
РЕЖИМ ТРЕВОГИ
