ALLIGATOR SM-3100 “Инструкция по установке” rev A © Saturn Marketing Ltd.

d) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-

жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутст-

вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле

должен быть подключен к данному проводу ПОСЛЕ места

подсоединения дополнительного реле блоки-

ровки цепи зажигания (как показано на схеме ниже).

e) Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.

4) Вы можете также использовать выход дополнительного канала 2 системы для ручного включения ре-

жима “турбо” при установке системы на автомобиль с двигателем, оснащенным турбонаддувом

В этом случае:

♦ Припаркуйте автомобиль и, пока двигатель автомобиля все еще работает на холостом ходу, переведите

рычаг переключения передач в положение “PARK” или в нейтральное положение,

и поставьте автомо-

биль на стояночный тормоз.

♦ Перед выключением зажигания активизируйте выход канала 2 системы нажатием и удерживанием кноп-

ки

передатчика на 3 секунды. Система будет подавать напряжение на замок зажигания в обход ключа

зажигания в течение в течение 1-й или 3-х минут (рекомендованная установка – 3 минуты).

♦ Выньте ключи из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-

дитесь, что все двери, капот и багажник закрыты и поставьте систему

в режим охраны автомобиля с ра-

ботающим двигателем, нажав кнопку

передатчика на 3 секунды.

♦ Двигатель автомобиля будет продолжать работать на холостом ходу под управлением системы в тече-

ние запрограммированного времени, после чего будет автоматически остановлен и система перейдет в

стандартный режим охраны. Вы можете также остановить двигатель до истечения запрограммированно-

го времени нажатием и удерживанием кнопки

передатчика на 3 секунды.

Для реализации данной функции:

a) Включите программируемую функцию № 14 (возможность постановки автомобиля на охрану с работаю-

щим двигателем).

b) Запрограммируйте выход дополнительного канала 2 системы как “таймерный 1-минутный” или “таймер-

ный 3-х минутный” (функция № 19).

c) Одна из цепей блокировки двигателя ДОЛЖНА использоваться для блокировки цепи зажигания.

d) Подсоедините ТЕМНО-

СИНИЙ провод системы к контакту № 86 дополнительного реле.

e) Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-

жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутст-

вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле

должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блоки-

ровки цепи зажигания. Подсоедините контакт № 87 реле к постоянному питанию +12В через предохра-

нитель (см. схему выше).

5) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “отрицательный выход для управ-

ления пейджером” (программируемая функция № 20). В этом случае он также уже более не управляться

при нажатии кнопки

передатчика, вместо этого ТЕМНО-СИНИЙ провод будет автоматически замыкаться

на “массу” каждый раз при срабатывании системы.

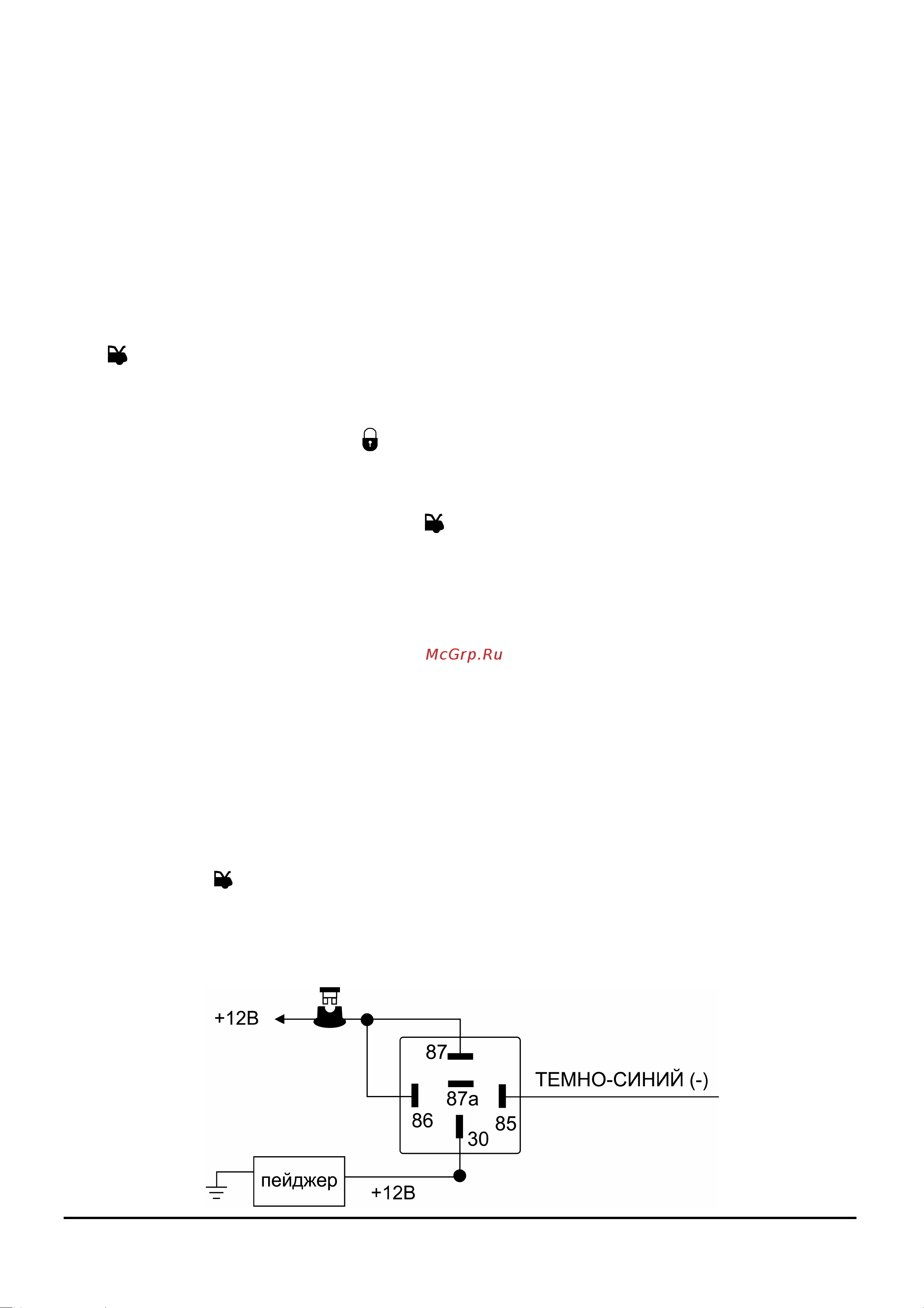

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к проводу отрицательного триггера дополнитель-

ного пейджера. В том случае, если пейджер управляется положительным триггером, используйте дополни-

тельное реле, как показано на схеме.
