ALLIGATOR SM-3100 “Инструкция по установке” rev A © Saturn Marketing Ltd.

6) Если автомобиль оборудован электрическими стеклоподъемниками, ТЕМНО-СИНИЙ провод системы

может быть запрограммирован как “отрицательный выход для закрывания окон автомобиля при

постановке системы на охрану ” (программируемая функция № 20). В этом случае данный выход сис-

темы также уже более не будет управляться нажатием кнопки

передатчика на 3 секунды. Вместо этого

ТЕМНО-СИНИЙ провод будет автоматически замыкаться на “массу” на 30 секунд после постановки систе-

мы на охрану. Нажатие кнопки

передатчика в течение этих 30 секунд остановит работу стеклоподъемни-

ков, не снимая систему с охраны.

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-

томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-

ход активизирован + еще 3 секунды.

Подсоединение: Найдите провод штатного модуля

управления электрическими стеклоподъемниками ав-

томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините ТЕМНО-СИНИЙ

провод к данному проводу.

3) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “отрицательный выход для допол-

нительной блокировки двигателя” (программируемая функция № 20). В этом случае данный выход сис-

темы уже более не будет

управляться нажатием кнопки передатчика на 3 секунды. Вместо этого, ТЕМ-

НО-СИНИЙ провод будет автоматически замыкаться на “массу” при включенной охране и может использо-

ваться для управления дополнительным нормально замкнутым реле блокировки стартера.

ВНИМАНИЕ: Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и

должен использоваться только для управления катушкой дополнительного реле.

Подсоединение:

Подсоедините ТЕМНО-СИНИЙ провод системы к контакту № 86 дополнительного реле.

Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,

когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда

ключ зажигания находится в любом ином положении

Перережьте вышенайденный провод, идущий от замка зажигания к

соленоиду стартера автомобиля, и под-

соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 87a реле. Подсое-

дините другую часть провода к контакту № 30 реле.

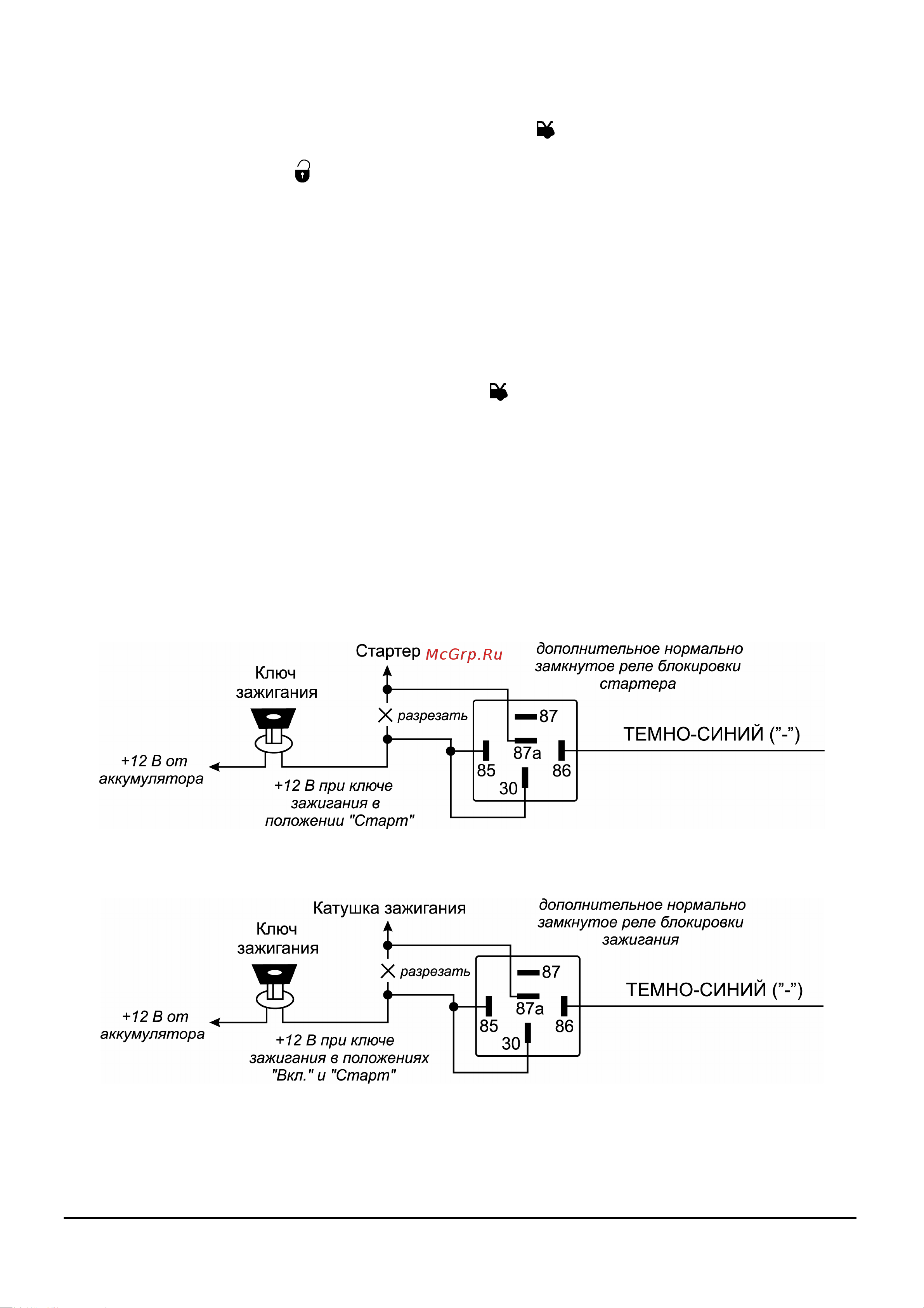

Схема подключения ТЕМНО-СИНЕГО провода для блокировки цепи зажигания автомобиля:

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание

на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле

блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЕМНО-

СИНИЙ провод для блокировки

какой-либо иной цепи, кроме цепи стартера!
