Alligator M-700 [12/26] Быть запрограммирован как отрицательный выход для закрывания окон автомобиля при поста

5) Если автомобиль оборудован электрическими стеклоподъемниками, СЕРЫЙ провод системы может

быть запрограммирован как "отрицательный выход для закрывания окон автомобиля при поста-

новке системы на охрану" (программируемая функция № 19). В этом случае провод уже более не управ-

ляться при нажатии кнопок передатчика, вместо этого на этот провод будет автоматически подаваться по-

стоянный сигнал в течение 30 секунд после постановки системы на охрану с помощью брелка-передатчика.

Нажатие кнопки передатчика в течение этих 30 секунд остановит работу стеклоподъемников, не снимая

систему с охраны.

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-

томатически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секун-

ды.

Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-

томобиля, при замыкании которого на "массу" происходит закрывание окон. Подсоедините СЕРЫЙ провод к

данному проводу.

6) СЕРЫЙ провод может быть также запрограммирован как "отрицательный выход для управления

пейджером". В этом случае он также уже более не управляться при нажатии кнопок передатчика, вместо

этого СЕРЫЙ провод будет автоматически замыкаться на "массу" при срабатывании системы.

+ 12В

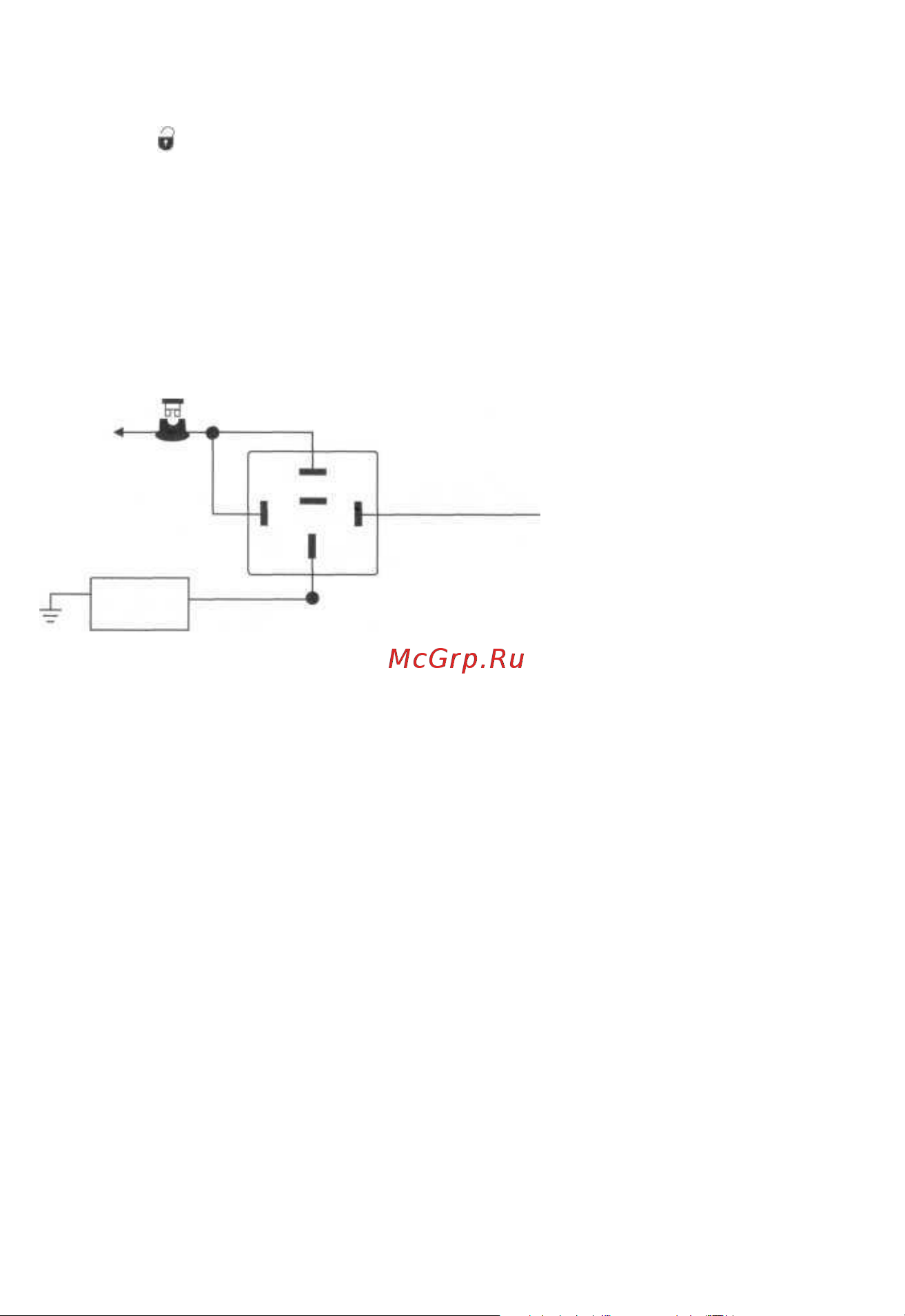

Подсоединение: Подсоедините СЕРЫЙ

провод к проводу отрицательного триг-

гера дополнительного пейджера. В том

случае, если пейджер управляется по-

ложительным триггером, используйте

дополнительное реле, как показано на

схеме.

ЗЕЛЕНЫЙ/КРАСНЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.

СИНИЙ/БЕЛЫЙ ПРОВОД: см. раздел "УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ" ниже.

ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-

ТРОПРИВОДА

1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немед-

ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы

функции пассивной постановки на охрану.

Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании

двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из

штатных концевых выключателей. В большинстве случаев ФИОЛЕТОВЫЙ провод достаточно подсоеди-

нить только к одному концевому выключателю независимо от количества дверей в автомобиле.

ВНИМАНИЕ: Не используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрицательной

полярности (См. КОРИЧНЕВЫЙ провод ниже).

2) В случае если в автомобиле используются концевые выключатели дверей отрицательной полярности,

ФИОЛЕТОВЫЙ провод может быть также запрограммирован как "Положительный вход для подключения 5-

проводного электропривода" (программируемая функция № 15). В этом случае, при замыкании ФИОЛЕТО-

ВОГО провода на +12В система будет автоматически подавать импульс для отпирания дверей автомобиля,

а при отключении +12В - импульс для запирания дверей автомобиля, но только при выключенном режи-

ме охраны.

Использование данной функции позволит Вам реализовать функцию "центрального замка" без необходи-

мости использования дополнительного модуля, достаточно будет только установить один 5-проводный

электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-

пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-

томобиля.

ALLIGATOR M-700 "Инструкция по установке" rev. С

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

87а

+ 12В

пейджер

СЕРЫЙ ("-")
