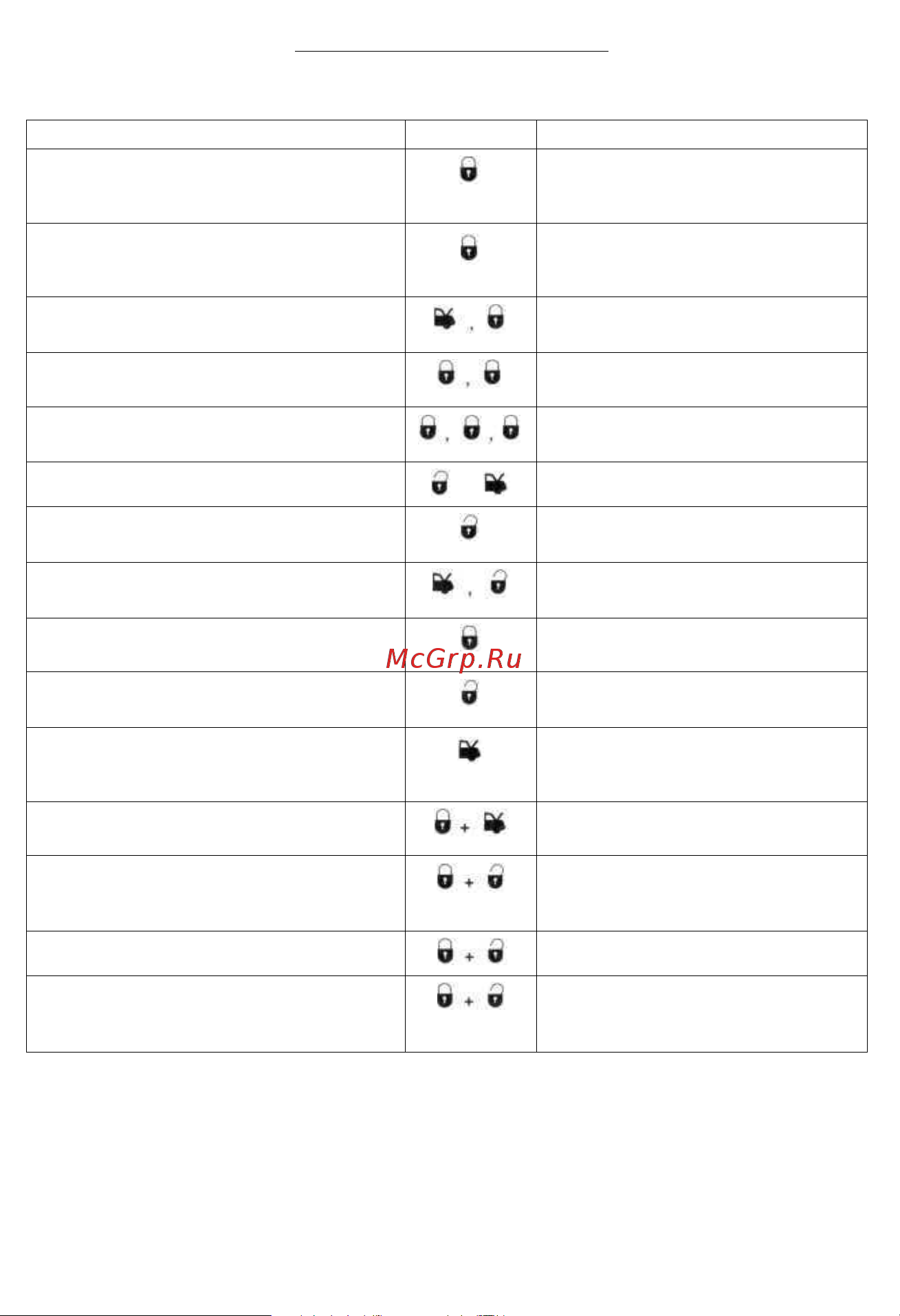

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА
Передатчики, входящие в комплект системы, программируются на заводе-изготовителе следующим обра-
зом:
ФУНКЦИЯ
Дистанционная постановка на охрану или
дистанционное запирание дверей в режиме
Valet
Включение режима охраны автомобиля с ра-
ботающим двигателем (если включена функ-
ция № 13)
Бесшумная постановка на охрану
Постановка на охрану с отключением зон
предупреждения датчиков
Постановка на охрану с отключением обеих
зон датчиков
Включение "бесшумного" режима охраны
Дистанционное снятие с охраны или дистан-
ционное отпирание дверей в режиме Valet
Бесшумное снятие с охраны
Запирание дверей во время движения авто-
мобиля
Отпирание дверей во время движения авто-
мобиля
Выход Канала 2 (дистанционное отпирание
замка багажника/управление дополнитель-
ными устройствами)
Выход Канала 3 (управление дополнитель-
ными устройствами)
Дистанционное включение режима "Паника"
Дистанционное выключение режима "Паника"
Дистанционное включение режима "Anti-
HiJack" (если включена функция № 10)
КНОПКА
+
ПРИМЕЧАНИЕ
Нажать и отпустить
Нажать и удерживать в течение 3 се-
кунд при включенном зажигании
Нажать последовательно в течение 5
секунд
Нажать последовательно в течение 5
секунд
Нажать последовательно в течение 5
секунд
Нажать и отпустить одновременно
Нажать и отпустить
Нажать последовательно в течение 5
секунд
Нажать и отпустить при включенном
зажигании
Нажать и отпустить при включенном
зажигании
Нажать и удерживать в течение 3 се-
кунд
Нажать одновременно и удерживать в
течение 2 секунд
Нажать одновременно и удерживать в
течение 3 секунд при выключенном
зажигании
Нажать и отпустить одновременно
Нажать одновременно и удерживать в
течение 3 секунд при включенном
зажигании
ВНИМАНИЕ: Так как в передатчиках используется постоянно меняющийся (динамический) код, в опреде-
ленных, достаточно редких ситуациях (например, при нажатии кнопок брелка более 30 раз вдали от авто-
мобиля) может произойти рассинхронизация брелков и системы. В этом случае - подойдите к автомобилю и
быстро нажмите кнопку передатчика дважды. Синхронизация будет восстановлена и брелок вновь сможет
управлять системой.
ALLIGATOR M-700 "Инструкция по установке" rev. С
© 2004 Saturn High-Tech, Inc. USA
20
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru
