Alligator M-700 [9/26] Если серый провод запрограммирован как отрицательный выход канала 3 системы он будет

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 85 дополнительного ЗОА реле, под-

соедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной

функцией канала 2 системы.

СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 3

(ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОР-

МАЛЬНО ЗАМКНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ

ОСВЕЩЕНИЕМ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН / ОТРИЦАТЕЛЬНЫЙ ВЫХОД

ДЛЯ УПРАВЛЕНИЯ ПЕЙДЖЕРОМ)

В зависимости от состояния программируемой функции № 19 СЕРЫЙ провод системы может использо-

ваться как:

1) отрицательный выход системы с программируемым алгоритмом работы;

2) отрицательный выход при включенном режиме охраны для блокировки стартера НЗ реле;

3) отрицательный выход для управления "вежливой подсветкой";

4) отрицательный выход для закрывания окон автомобиля;

5) отрицательный выход для управления дополнительным пейджером;

1) Если СЕРЫЙ провод запрограммирован как "отрицательный выход канала 3 системы" он будет

замыкаться на "массу" на 1 секунду при одновременном нажатии и удерживании кнопки (кнопки 1) и кноп-

ки (кнопки 3) передатчика в течение 2 секунд и может использоваться для дистанционного управления

дополнительными устройствами. Это отрицательный транзисторный слаботочный выход (максимальный

ток нагрузки 200 мА) и должен использоваться только для управления катушкой дополнительного реле.

Режим работы выхода канала 3 может быть запрограммирован при установке системы (программируемая

функция № 18) как:

• Отрицательный "импульсный" сигнал (заводская установка функции № 18), активизируемый на 1 секунду

или на все время, пока кнопки и передатчика удерживается в нажатом положении, но не более 25

секунд;

• Отрицательный "постоянный" сигнал, активизируемый при нажатии кнопок и передатчика на 2

секунды и работающий до следующего нажатия кнопок и передатчика на 2 секунды.

• Отрицательный "таймерный 30-секундный" сигнал, активизируемый при нажатии кнопок и пере-

датчика на 2 секунды и работающий в течение 30 секунд либо до следующего нажатия кнопок и

передатчика на 2 секунды.

В любом из описанных выше случаев:

• выход канала 3 системы может быть активизирован в любое время (при включенном или при выключен-

ном режиме охраны, при включенном или при выключенном зажигании и т.д.);

• для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала срабатывания

системы, система автоматически отключит вход датчика удара и вход дополнительного датчика на все

время, пока выход канала 3 активизирован, + еще 3 секунды.

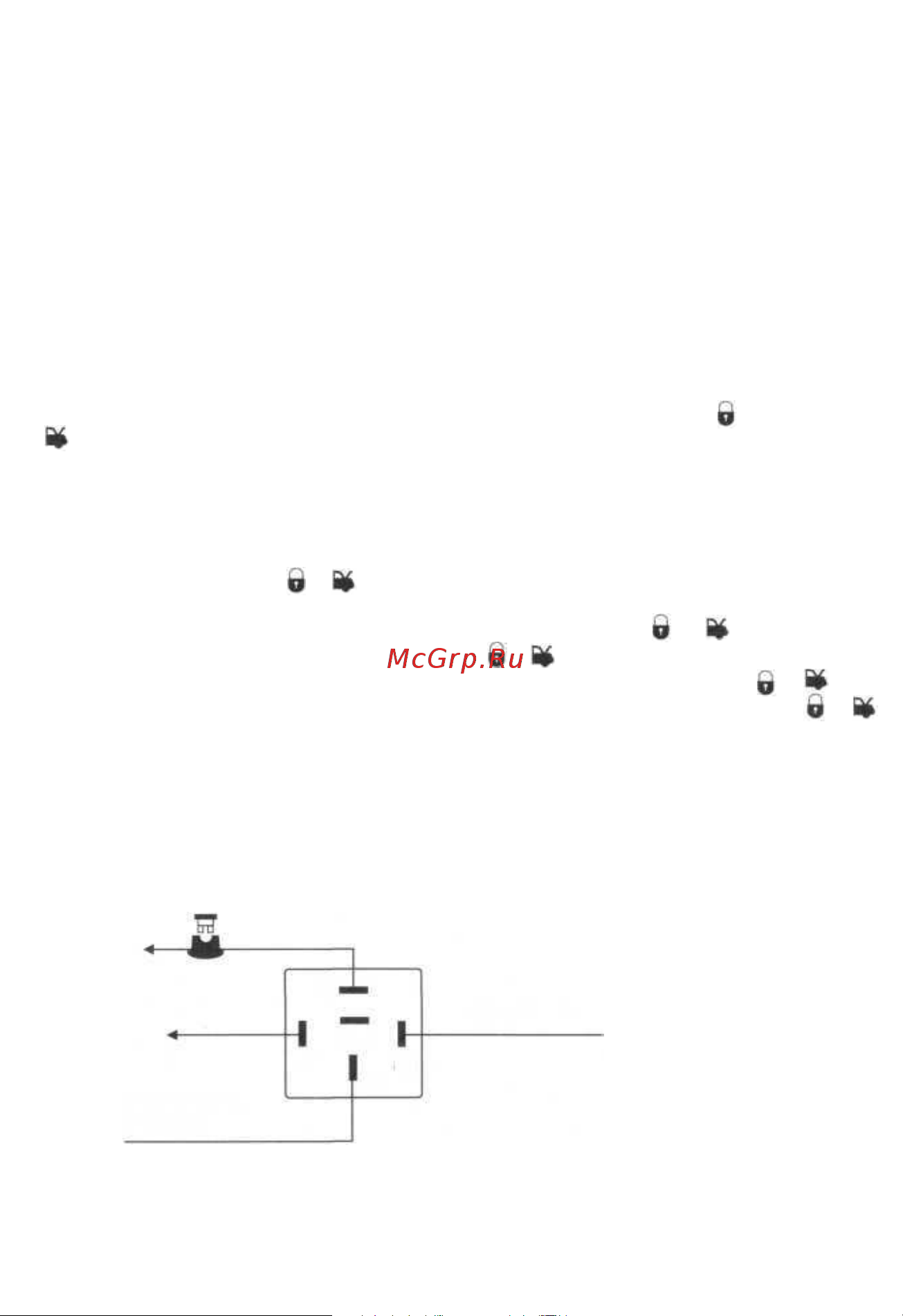

Подсоединение: Подсоедините

СЕРЫЙ провод к клемме № 85

дополнительного З0А реле, под-

соедините клемму № 86 реле к

+ 12В. Подсоедините остальные

контакты реле в соответствии с

выбранной функцией канала 3

системы.

к дополнительному

устройству

ALLIGATOR M-700 "Инструкция по установке" rev. С

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

к+ 12В

или

к "массе"

87а

+ 12В

СЕРЫЙ ("-")
