Страница 3 из 7
УСТАНОВКА РАСКРОЙНОЙ МАШИНЫ
Для обеспечения правильной работы раскройная машина должна быть стационарно установлена таким образом,
чтобы во вре мя работы все ног и устойчиво стояли на полу. Для этого служат регулируемые опоры.
Машина имеет переднюю и заднюю ноги (20 и 19), ко торы е прикрепляются винтами М10.
Подкручивая винты в опоре, мож но изменить высоту плиты стола
до высоты стола существующей технологической
линии, одновременно находя и закрепляя самое удобное положение уровня плиты. После регулировки винты
заблокировать гайками (7).
ВНИМАНИЕ! При монтаже стола запрещается регулировать гайки 9 и 10 (рис. 2), которые регулируются
производителем.
МОНТАЖ ПЛИТЫ СТОЛА
Точность выкраивания материала зависит от строгого
перпендикулярного расположения плиты стола по отношению к режущей
ленте.
Регулирование производится производителем и его нельзя из меня ть , а в
случае необходимого демонтаж а плиты стола, например для
транспортировки не трогать вер хних (заблокированных от откручивания)
гаек 9 – рис.2
Если раскройная машина долж на быть установлена
на стол
существующей технологической линии – регулировка перпендикулярного
расположения плиты стола по отношению к ле н те долж но быть
выполнено по согласованию с производителем.
Пос ле установки стола на машину надо закрутить нижние гайки (10),
использ уя ключ № 19.

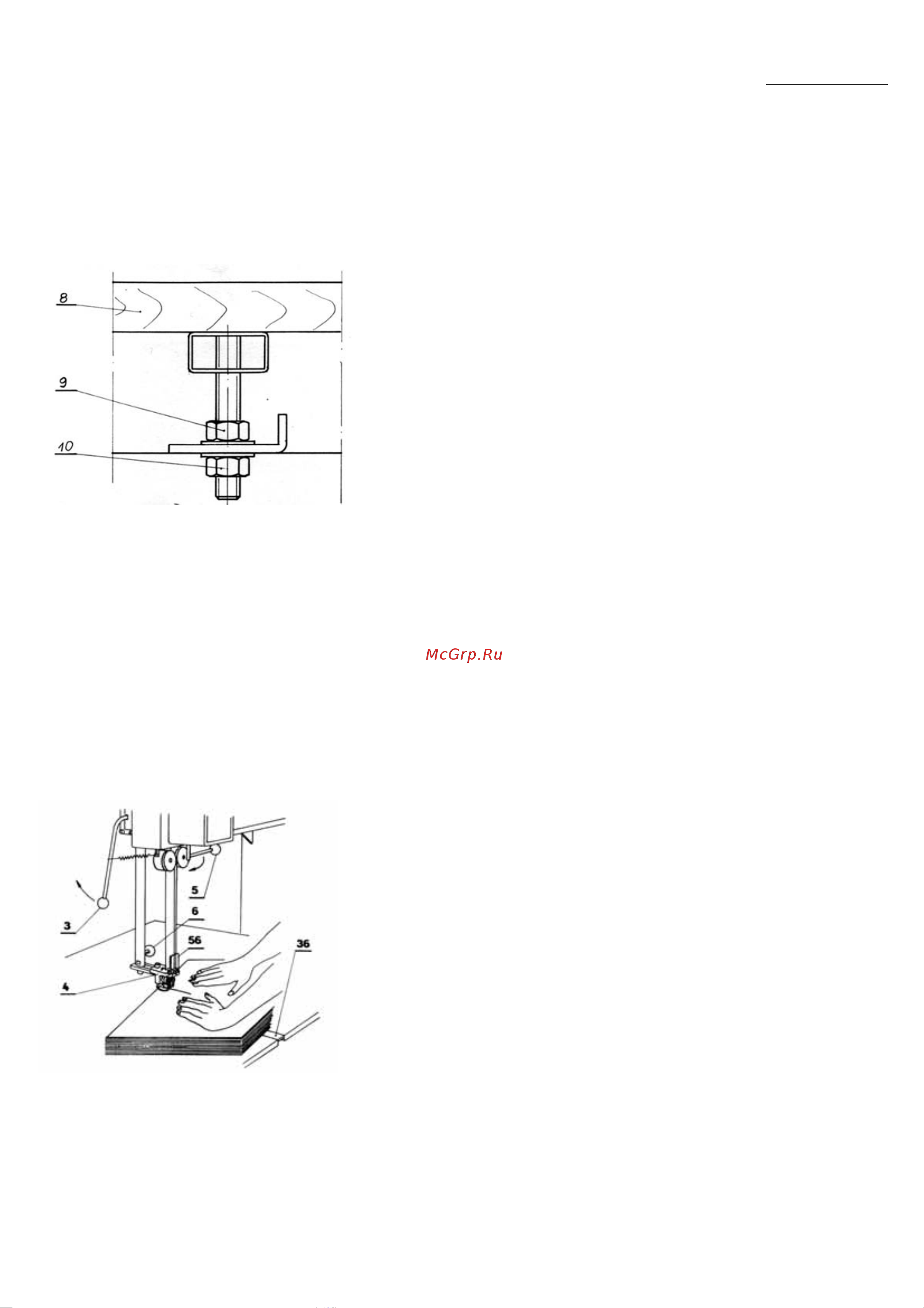

рис. 2
ПРИСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение к трехфазной электрической сети производится пр и по мощи круглого разъема (16 А). Так как
раскройная машина должна бы ть заземлена перед ее включением необходимо проверить сеть и разъем на наличие
провода заземления. Последовательность по дклю ч ения фаз в разъеме долж на обеспечивать такое направление
вращения двигателя чтобы режущая лента в зоне выполнения
раскроя двигалась сверху вниз.
Включение раскройной машины про из водится нажатием кнопки (1), а выключение – нажатием кнопки (48) на пульте
управления (47). Кнопка СТОП (48) (кр асная) автоматически блокируется. По с ле каждого отключения этой кнопкой
надо ее разблокировать. Машина оснащена механизмом, который предохраняет машину от самостоятельного
включения после временного отключения электричества.
Чтобы включинь машину, надо:
• Подключить ее
к электрической сети;
• убрать лишние предметы, находящиеся в близости машины;
• если кнопка СТОП заблокирована, надо ее разблокировать, повернув по стрелке;
• нажать кнопку СТАРТ (1) и запустить машину;
• отрегулировать высоту лапки (12) до высоты настила;
• начать раскрой.
Машина оснаще на лампой (напряжение 12 В), которая включается выключателем на пуль те управления.
РАСКРОЙ СЛОЯ МАТЕРИАЛА
Пос ле приготовления слоя материала к раскрою, нужно расположить его
вблизи режущей ле нты таким образом, чтобы линия выкраивания
находилась напротив острия ле нты . Затем опус тить лапку на поверхность
слоя материала так, чтобы при его движении под лапкой не задирались
верхние слои ткани, однако, зазор должен быть не
более 5 мм.
Вышеуказанное выполнить обеими руками, т.е. пр аво й рукой держать
рукоятку (5) верхнего ограничительного устройства и перемещать вниз или
вверх пос ле поворота назад левой рукой рычага блокирования вер хнего
ограничительного устройства. Пос ле освобождения рычага, лапка
фиксируется в необходимом по лож е нии.
Включить раскройную машину и начать раскрой управляя слоем
материала таким образом,
чтобы пальцы рук не находились в
непосредстве нно й близости от острия ленты. Выкраивание элементов
одежды нужно выполняться так чтобы не резать по дуге с мень шим
радиусом, чем указанный выше радиус кроя (16 мм).
рис. 3
ВНИМАНИЕ! Выкраиваемым слоем материала управлять так чтобы обе ладони всегда находились на его
поверхности (рис.2) и не опирались на стол. Каждый раз после окончания раскроя следует выключить раскройную
машину и опустить лапку в нижнее положение.
