Перед включением раскройной машины нужно еще отрегулировать зазоры в
верхнем и нижнем ограничительных устройствах.
Для того, чтобы установить зазор в вер хне м ограничительном устройстве надо (рис.6):
• ключом № 17 ослабить гайку (4 0), придерживая одновременно цилиндр (43)
ключом № 19 в выемке,
• передвинуть кронштейн по отношению к цилиндру так, чтобы установить зазор
0,5-1 мм
между задней частью ленты и задним по д ши пнико м,
• закрутить гайку,
• ровный зазор между ле нтой и боковыми ве дущими подшипниками можно
установить после ослабления винта, перемещая лапку по отношению к
кронштейну. Пос ле регулировки зазора закрутить винт.
Зазор в нижнем ограничительно м устройстве устанавливается в следующей
последовательности (рис.5):
• ослабить гайку (39) опорного по дши пника – под
столом машины;
• отрегулировать зазор между краем ленты и опорным подшипником, чтобы она
составляла 1 –1,5 мм, отодвигая или приближая подшипник;
• закрутить гайку;

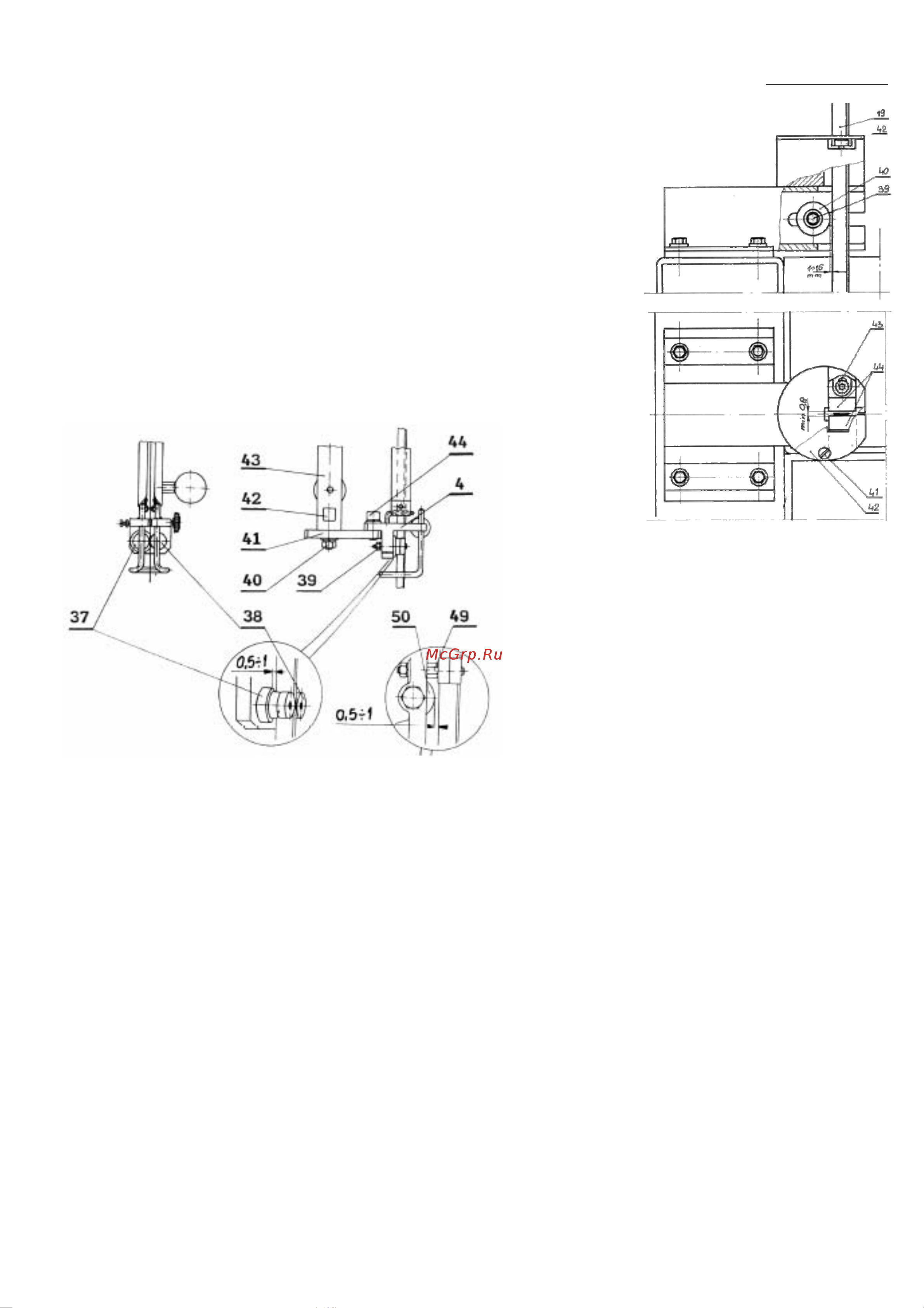

Рис. 5
Рис. 6
Величина и симметрия бокового зазора в нижнем ограничительном устройстве регулируется в зависимости от типа
раскраиваемого материала. Она осуществляется следующим образом (Рис.5):
• открутить два винта;
• снять планку (36) (Рис.3 ) со стола;
• ослабить винты в левом и правом ограничителях;
• передвигая влево или вправо ограничители отрегулировать зазор и его симметрию по
отношению к ленте.
ВНИМАНИЕ! Зазор не должен быть ме нь ше чем 0,8 мм, так как это угрожает обрывом ле нты .
ВНИМАНИЕ! Ле нта во время свободного передвижения не до лж на касаться никакого направляющего элемента.
• закрутить два винта;
• ус тановить и закрепить планку.
ЗАМЕНА ЗАТОЧНЫХ КАМНЕЙ
В результате эксплуатации заточного устройства, заточные камни из н аши ва ютс я . Пр и неровной пове рхнос ти камня,
а также малой эффективности затачивания, необходимо заменить заточные камни.
С этой целью (см. рис. 4) следует:
• снять заточное устройство с раскройной машины,
• отверткой заблокировать ось камня, открутить гайку (46),
• снять старые камни и пос тав ить но вые ,
• закрутить гайку
(46),
• закрепить заточное устройство на стержне (22),
• сделать пробное затачивание и по возможности отрегулировать расстояние между камнями и ле н то й, описанное
в главе "Затачивание режущей ленты".
