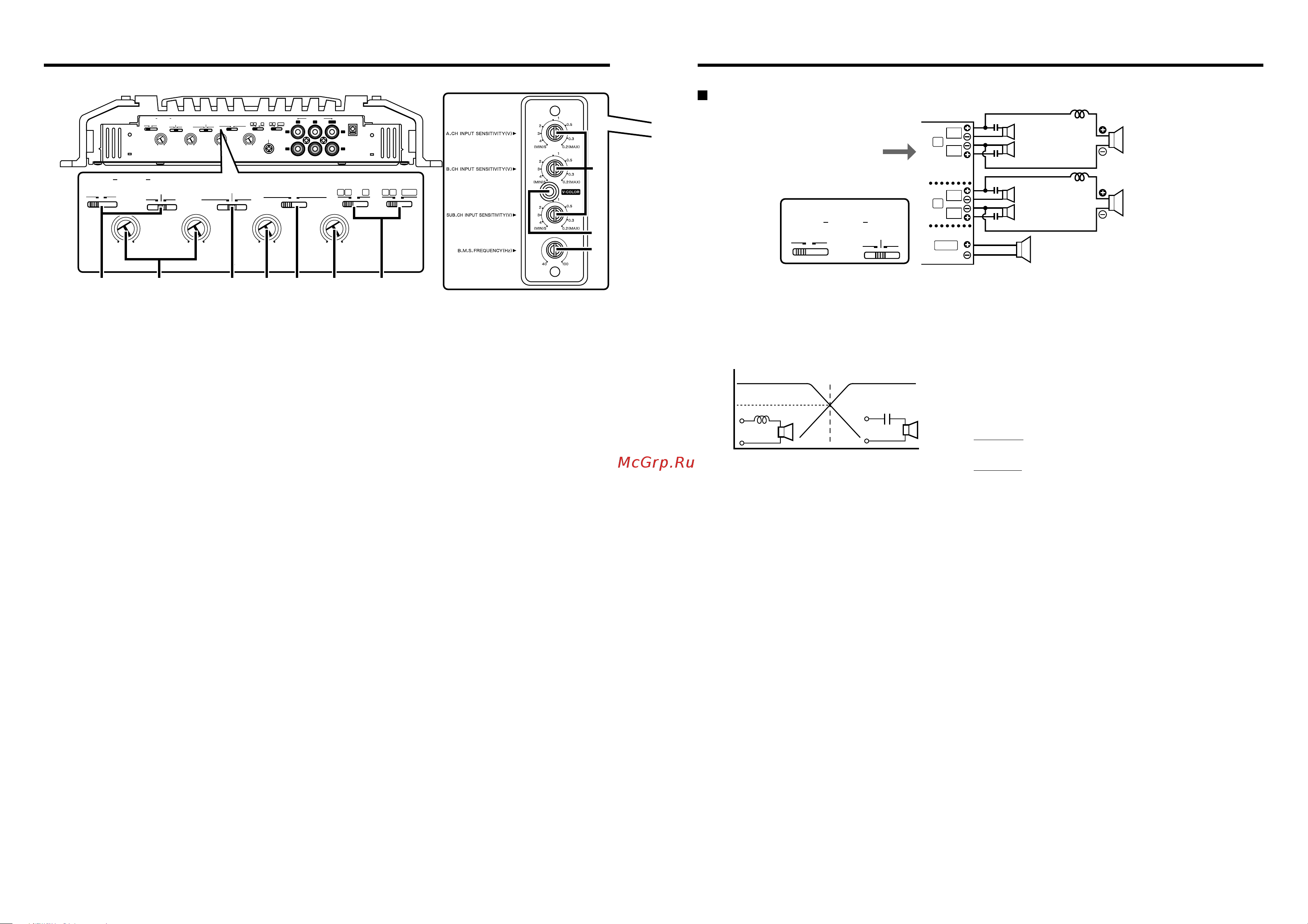

Органы управления Tri режим СабвурерфчН мсстсвосгюдключгнис Обратитесь к 5 канальной системе CatByJep L R мсстсвосгюдключгнис А СН FILTER В СН HP LPF НИИ I TTTJJ Принцип действия Тп режима Данное устройство представляет собой 5канальный усилитель объединяющий в себе 2 стереофонических усилителя и 1 монофо нический усилитель в одном корпусе Стереофонический усилитель в одном канале имену ется усилителем А а в другом канале усилителем В Монофонический усилитель именуется SUB усилителем Данный усилитель совместим с множеством систем совместимость может быть достигнута установкой разл ич ных п ерекл ючателей Информация о D классе SUB CH Усилитель класса D использует неслышимую частоту в качестве переключающего импульса для изменения ширины импульса представляющего музыкальный сигнал Модуляция ширины импульса P W M 8 Регулятор чувствительности входа INPUT SENSITIVITY A CH B CH SUB CH Устанавливайте этот регулятор в соответствии с уровнем сигнала на выходе предварительного усили теля головного устройства подключенного к этому усилителю мощности Чувствительность усилителей А В и SUB может быть отрегулирована независимо отположения селектора входов ЗАМЕЧАНИЕ Обратитесь к разделу Технические характеристики в инструкции по эксплуатации головного устройства чтобы получить информацию об уровне сигнала на выходе предварител ьного усилителя 5 Переключатель OPERATION Этот переключатель используется для выбора режи ма работы усилителя Выбранный режим работы рас пространяется на усилители А и В Положение STEREO Усилитель используется в качестве стереофоничес кого усилителя Положение MONO Lch Выполняется усиление только сигнала поступающе го на левый канал Устанавливайте переключатель в это положение и выполняйте мостовое подключение 4 для того чтобы использовать усилитель в качестве высоком ощн ого усилителя м ощн ости Входной сиг нал правого канала не воспроизводится Способ деления частотного диапазона с помощью катушки индуктивности и конденсатора в случае наклона частотной характеристики 6 дБ на октаву 1 Переключатель FILTER А СН В СН Катушка индуктивности L Пропускает низкие частоты Этот переключатель позволяет применить высокоили низкочастотную фильтрацию сигнала поступа ющего на выходы на акустические системы и блокирует высокие частоты низкочастотный фильтр Конденсатор С Пропускает высокие частоты и блокирует низкие частоты высокочастотный фильтр Положение HPF высокочастотный фильтр Фильтр пропускает частоты выше частоты установ ленной при помощи регулятора HPFFREQUENCY 159000 Положение OFF fc х R Весь частотный диапазон воспроизводится без филь трации 159 x R Положение LPF только для В СН низкочастотный Фильтр пропускает частоты ниже частоты установ ленной с помощью регулятора LPF FREQUENCY Вы ход на акустические системы автоматически пере ключается в монофонический режим L R и активи зируется функция усиления низких частот 2 Регулятор HPF L_ фильтр FREQUENCY A CH B CH Используется для установки частоты среза высоко частотного фильтра 4 Регулятор В СН LPF FREQUENCY Используется для установки частоты среза низкоча стотного фильтра 6 Регулятор SUB CH LPF FREQUENCY fc pF mH fc 4acT0Ta среза Гц Р сопротивление акустических сис тем Ом Пример Если требуется установить частоту среза 120 Гц когда используется сопротивление 4 Ом Подготовьте стандартную катушку индуктивности и конденсатор со значениями рассчитанными поуказанным формулам Емкость конденсатора должна быть близка к 331 25 мкФ а индуктивность катушки близка к 5 3 мГенри ПРЕДОСТЕРЕЖЕНИЕ Если акустические системы подключаются по мостовой схеме сопротивление акустических систем должно быть не менее 4 Ом Подключение акустических систем с сопротивлением менее 4 Ом может привести к повреждению усилителя Подключайте конденсаторы к динамикам которые пропускают высокие частоты Несоблюдение этого требования может привести к уменьшению суммарного сопротивления сабвуфера Проверяйте соответствие напряжения и тока на которые рассчитаны конденсаторы С и катушки индуктивности Ь Используется для регулировки частотного диапазо на воспроизводимого SUB усилителем 7 Переключатель АВ А INPUT SELECTOR Этот переключатель используется для переключе ния входного сигнала усилителя В Положение АВ Сигнал со входа А воспроизводится через усилитель А а со входа В через усилитель В Положение А Сигнал со входа А воспроизводится через усилители А и В 13
