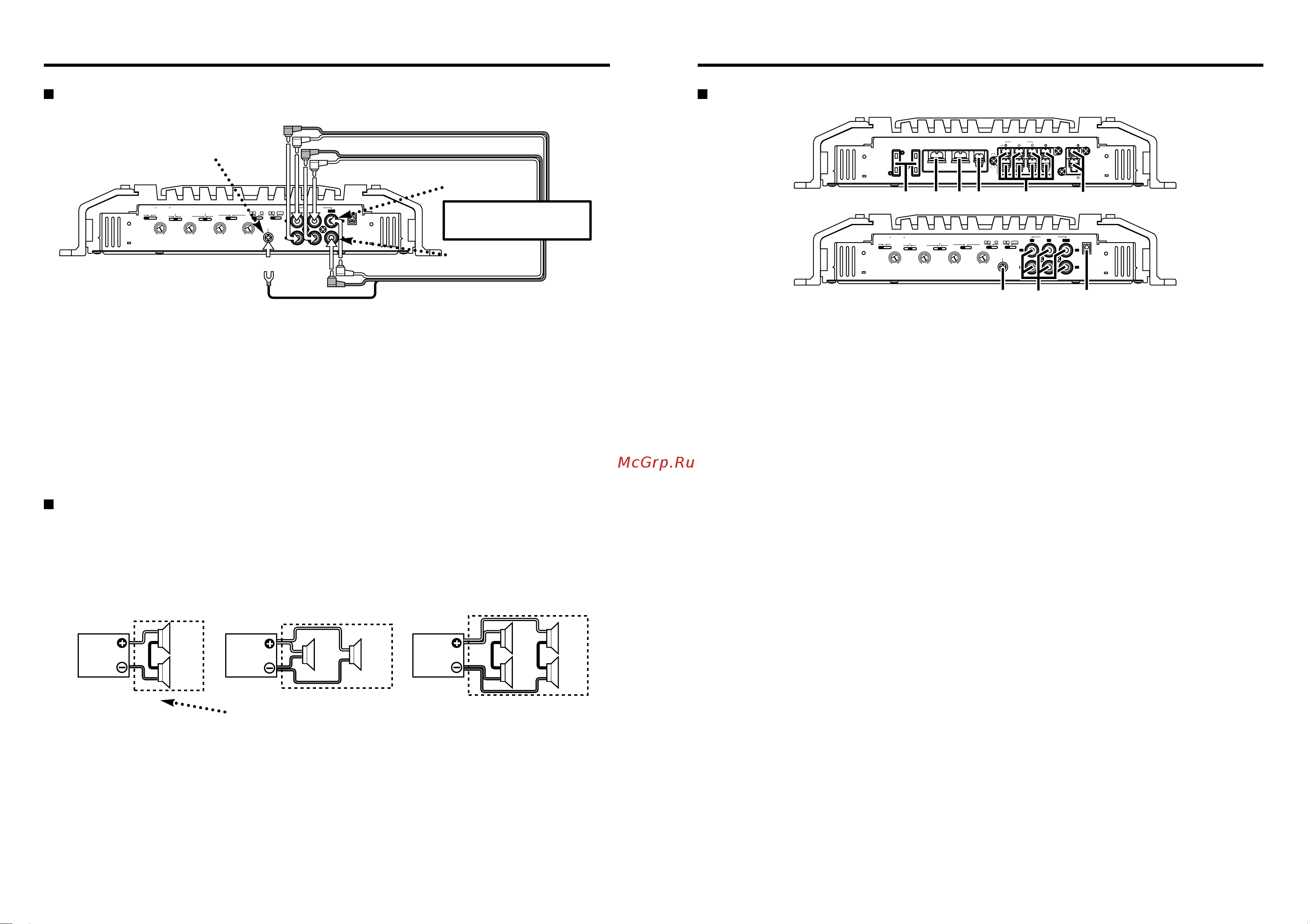

Подключение Подключение кабеля типа RCA Подключение Принадлежности которые могут бытьприобретены в магазине 12 Предохранитель 30 А х 2 18 Контакт заземления кабеля RCA 13 Контакт подключения к аккумулятору 14 Контакт заземления 19 Гнездо A CH B CH SUB CH LINE IN 16 Выходные гнезда усилителей А В Выбор акустических систем Номинальная входная мощность акустических систем которые Вы хотите подключить должна быть больше максимальной выходной мощности в Вт усилителя Использование акустических систем рассчитанных на меньшую мощность может привести к повреждению усилителя Сопротивление акустических систем которые будут подключены к усилителю должно быть 2 Ом и более для стереофонического подключения ЗиВ усилитель или 4 Ом и более для мостового подключения Если будет использоваться более одной пары акустических систем подсчитайте суммарное сопротивление акустических систем и подключите подходящие акустические системы к усилителю Стереофонические подключения При использовании кабеля со штекерами типа RCA и проводом заземления подключайте провод зазем ления к этому контакту STEREO Если Вы хотите использовать Ваш усилитель в каче стве стереофонического усилителя используйте сте реофонические подключения Подключаемые акус тические системы должны иметь сопротивление 2 Ом и более Если подключаются несколько акустических систем убеждайтесь в том что их общее сопротив ление для каждого канала 2 Ом или более Мостовое подключение Если Вы хотите использовать усилитель в качестве высокомощного монофонического усилителя ис пользуйте мостовое подключение Выполните под ключения к контакту левого LEFT канала и контакту правого RIGHT канала Подключаемые акустические системы должны иметь сопротивление не менее 4 Ом Если подключаются несколько акус тических систем убеждайтесь в том что общее сопротивление этих акустических систем составля ет не менее 4 Ом 15 Гнездо управления питанием усилителя Используется для чением усилителя управления включением выклю ЗАМЕЧАНИЕ Управляет питанием усилителя Подключайте гнездо ко всем компонентам системы 20 Гнездо EXT AMP CONT шним усилителем управление это вне Управляет системой В M S Могут использоваться только головные устройства Kenwood выпускаемые с 1999 года и позже оснащенные проводом EXT CONT EXT AMP CONT ЗАМЕЧАНИЕ Существуют ситуации когда из за типа и длины соединительного кабеля управление может быть невозможным ПРЕДОСТЕРЕЖЕНИЕ Номинальный уровень входного сигнала акустичес ких систем должен быть не менее максимального уровня выходного сигнала усилителя В противном случае могут возникнуть неисправности 17 Выходные гнезда SUB усилителя Т к данный усилитель позволяет подключать акусти ческие системы с минимальным сопротивлением 2 Ом подключайте к этим гнездам акустические сис темы с сопротивлением 2 Ом или больше 10 7
