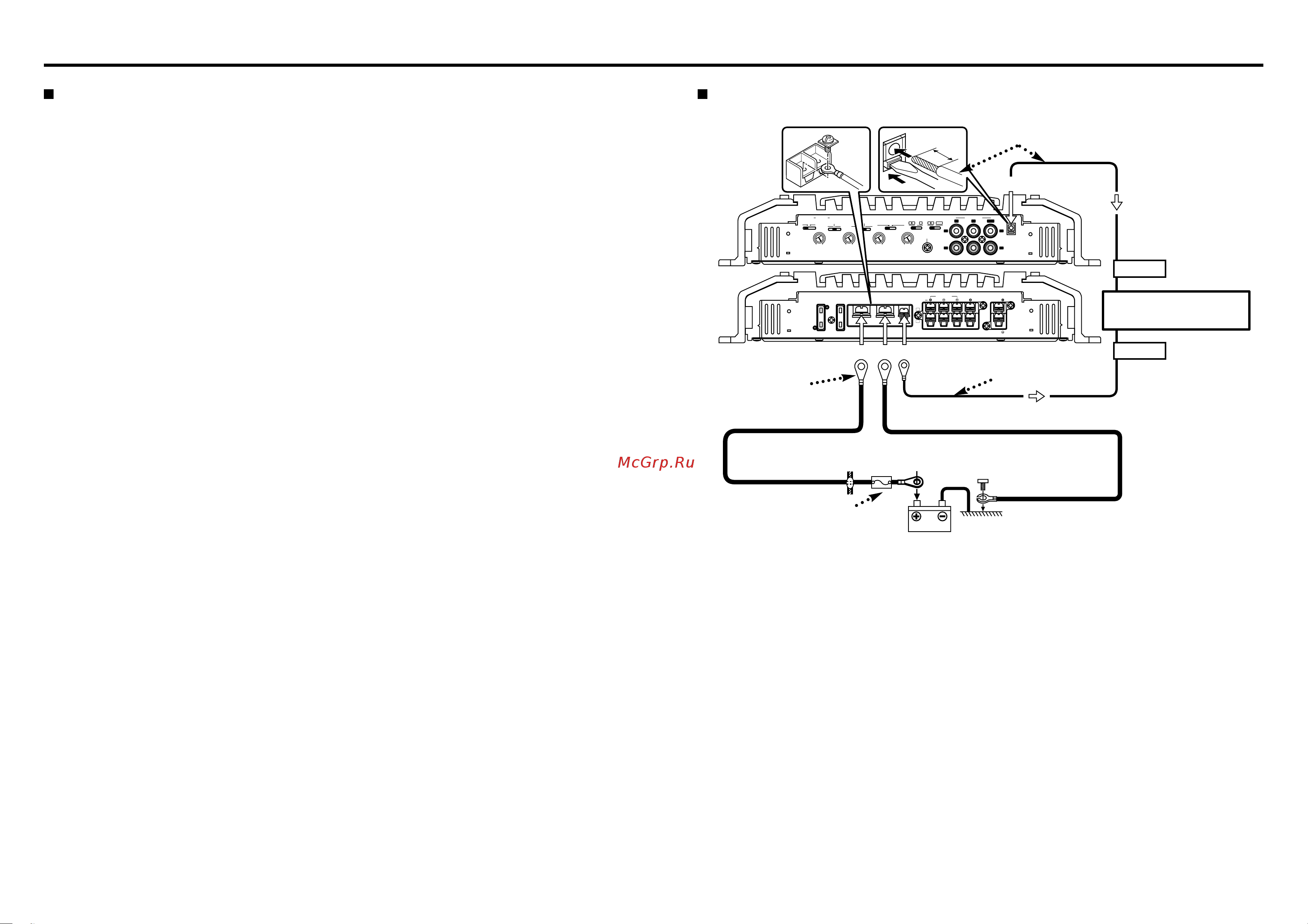

Подключение Процедура установки Подключение провода подачи питания Т к в зависимости отиспользуемых приложений существует значительное количество возможных настроек и подключений внимательно прочтите инструкцию по эксплуатации чтобы правильно выбрать настраива емые параметры и способ подключения 1 Извлеките ключ зажигания и отсоедините провод от отрицательной клеммы аккумулятор чтобы предотвратить возникновение короткого замыкания 2 Настройте усилитель в соответствии с планируемым применением 3 Подключите входные и выходные кабели ко всем устройствам системы 4 Подсоедините кабели подключения акустических систем 5 Подключите провод подачи питания провод управления питанием и провод заземления в указанном порядке 6 Установите усилитель в автомобиль 7 Подключите проводк отрицательной клемме аккумулятора 11 шш Прсвсдулравл ения внешний уси лителем розовый чэрный ИУ ЛЛЛУ ПРЕДОСТЕРЕЖЕНИЕ Если звук не воспроизводится нормально немедленно выключите питание и проверьте подключения Перед изменением положения любого переключателя выключайте питание усилителя Если перегорел предохранитель проверьте провода на предмет короткого замыкания а затем замените предохранитель на новый с такими же параметрами Убедитесь в том что нет неподключенных проводов и разъемов прикасающихся к корпусу автомобиля Чтобы предотвратить короткое замыкание не снимайте изоляцию с кончиков неподключенных кабелей или разъемов Подключите кабели акустических систем к соответствующим акустическим системам по отдельности Прикосновение провода отрицательной полярности или провода заземления акустических систем к корпусу автомобиля может привести к сбою в работе усилителя После установки усилителя убедитесь в том что электрическое оборудование стоп сигналы сигналы поворота и стеклоочистители функционирует нормально Сечзниг провода подщючэния Если сплошной провод диаметр от0 4 А М326 до 1 2 А У 316 Если многожильный прсвод диаметрот 0 4 AWG26 до 1 2 АИ316 ГОЛОВНОЕ УСТРОЙСТВО СО ресиверитд асомт Удлинительный прсвод Проводаккумулятсра Прсводулравления питанием с иний белый Клемма подключения Защити ыйпредскранитель Провод заземления е Принадлежности которые могут бытьприобретены в магазине Аккумулятор ПРЕДУПРЕЖДЕНИЕ Чтобы предотвратить возникновение огня вызванное коротким замыканием проводов подключайте предох ранитель или прерыватель вблизи положительной клеммы аккумулятора Электропроводка Подключайте провод непосредственно к аккумулятору Если провод будет подключен к жгуту проводов автомобиля это может привести к перегоранию предохранителей Если во время работы двигателя в акустических системах прослушиваются шумы подключите линейный фильтр защиты отшума приобретается дополнительно к каждому проводу аккумулятора Не допускайте непосредственного контакта провода с краем металлической пластины когда используются гроверы Подключайте провод заземления к металлической части шасси автомобиля которая действует как электрический проводник на отрицательную клемму аккумулятора Не включайте питание если не подсоединен проводзаземления Устанавливайте защитный предохранитель в сетевой кабель вблизи аккумулятора Защитный предохра нитель должен быть рассчитан на ток аналогичный току усилителя или немного больше В качестве провода питания и заземления используйте огнестойкий провод рассчитанный на ток больше тока предохранителя Используйте провод сечением 8 кв мм AWG8 или более Если Вы планируете использовать более одного усилителя мощности используйте провод подачи питания и защитный предохранитель рассчитанные наток больше чем общий максимальный ток потребления каждого усилителя Гнездо управления внешним усилителем EXT AMP CONT 20 1 Снимите с кончика провода около 11 мм изоляции 2 Нажав на кнопку снятия блокировки с помощью отвертки вставьте провод 8 9
