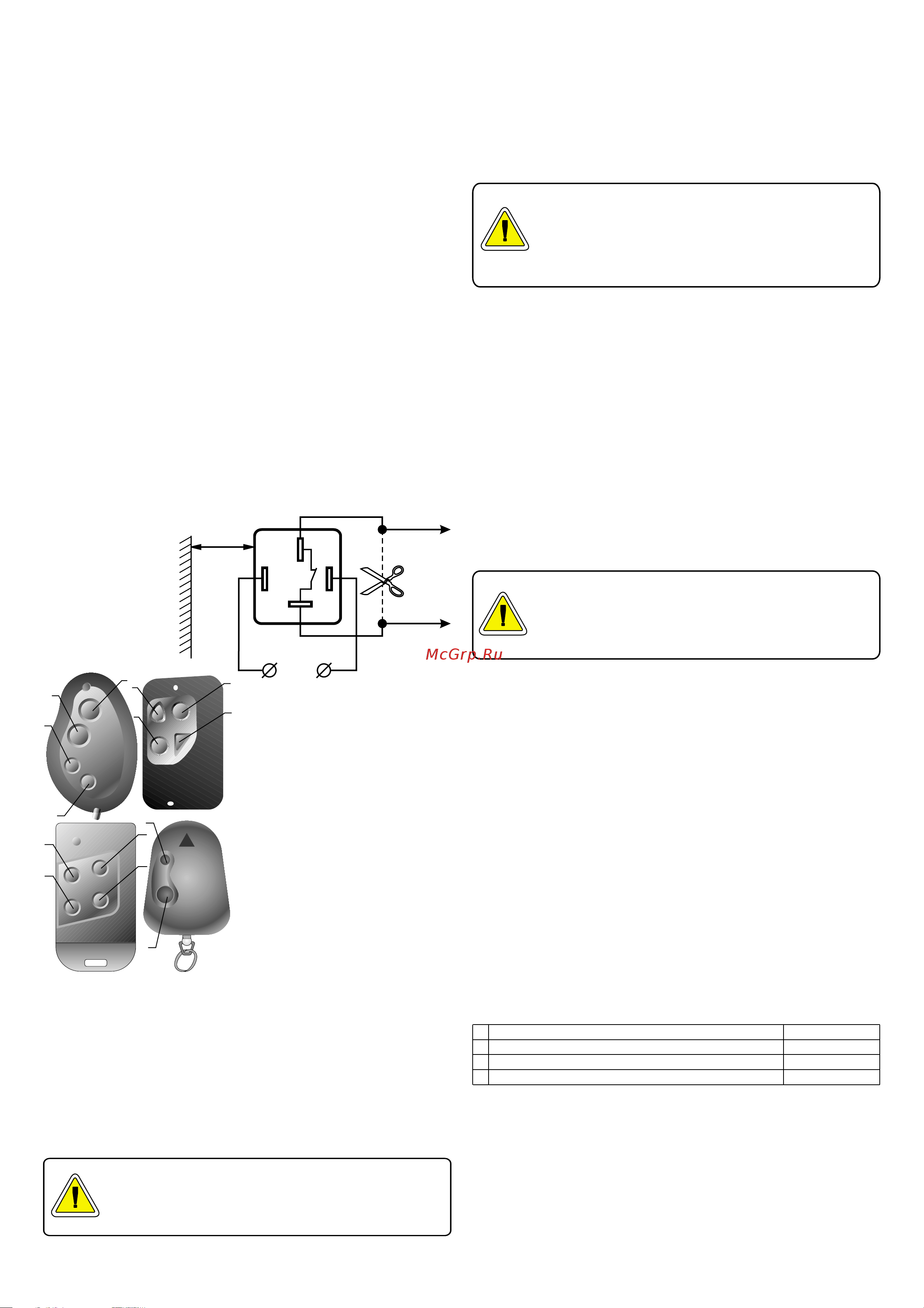

Обучение радиореле новому радиобрелоку РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПРОТИВОУГОННОЙ СИСТЕМЫ GUARD RF 40a Противоугонная система GUARD RF 40a предназна чена для охраны путем блокировки электрических це пей с использованием радиореле Система может быть применена для стационарной установки на автомобили категорий М1 легковые и N1 грузовые и специаль ные автомобили с общей массой до 3 5 т Автомоби ли должны использовать только 12 вольтовые системы электрооборудования с общим отрицательным выводом на корпус В состав системы входят Радиореле HOOK UP типа R2 с нормально зам кнутыми контактами управляемое по радио электрон ное устройство собранное в корпусе стандартного авто мобильного реле Радиобрелок с динамическим кодом ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая частота 433 92 МГц Напряжение питания реле 10 5 15 В любой полярности Ток потребления реле 10 85 мА Максимальный коммутируемый ток реле 20 А Рабочий диапазон температур реле минус 40 до 85 С Число вариантов кода радиобрелока 2 х10 Количество радиобрелоков в системе 1 4 Максимальное расстояние взаимодействия между радиобрелоком и радиореле в открытом пространстве при отсутствии радиопомех 15 метров СХЕМА ПОДКЛЮЧЕНИЯ Расстояние от стенки радио реле со стороны вы вода 85 до метал ли ческой поверх ности должно быть не менее 25 мм 25 мм Блоки руемая цепь 12 В 0 ПОЛЬЗОВАНИЕ СИСТЕМОЙ В системе допускается использование радиобрело ков различных охранных сис тем разработки фирмы Альтоника На чертеже приве дено расположение кнопок для основных конструктивов ипользуемых радиобрелоков Порядок работы При подключении нап ряжения питания 12 В любой полярности к выводам 85 86 радиореле контакты реле вы воды 30 87 радиореле будут замкнуты а потребляемый ток составит около 5 5 мА Если в течение 3 с после подключения напряже ния питания к радиореле дважды кратковременно нажать на кнопку 1 или 2 радиобрелока подача команды от радиобрелока то контакты реле останутся замкнутыми а потребляемый радиореле ток будет равен примерно 10 мА Если радиореле не получило команду от радио брелока то примерно через 3 с после подключения нап ряжения питания к радиореле контакты реле разомкнутся а потребляемый радиореле ток будет равен примерно 85 мА Если радиореле замкнуто после получения коман ды от радиобрелока то при кратковременном до 5 с пропадании напряжения питания контакты его реле оста нутся замкнутыми _ При выборе блокируемой цепи необходимо иметь в виду что блокировка во время дви 7 I жения автомобиля не должна приводить к о снижению управляемости автомобиля и как следствие к созданию аварийных ситуаций При введении в состав системы новых радиобре локов или при утере какого либо радиобрелока необ ходимо провести процесс обучения радиореле новому комплекту радиобрелоков Непосредственно перед обучением следует со брать все радиобрелоки которые предполагается ис пользовать в составе системы и отключить напряжение питания радиореле не менее чем на 10 с При обучении в память радиореле можно записать до 4 радиобрелоков Если радио брелоков меньше необходимо заполнить па мять радиореле записав один из радиобре локов несколько раз Это необходимо для уверенности в том что в память радиореле не записаны чужие радиобрелоки Для обучения необходимо произвести следующие действия Поднести любой радиобрелок вплотную к поверх ности радиореле со стороны вывода 85 Включить питание радиореле Примерно через 3 секунды должен быть слышен звук срабатывания реле щелчок Сразу после этого необходимо кратковременно нажать 2 3 раза на кнопку 1 или 2 радиобрелока под несенного вплотную к радиореле Реле должно щелкнуть один раз Это означает что в память радиореле записан первый радиобрелок Поднести второй радиобрелок к радиореле и крат ковременно нажать 2 3 раза кнопку 1 или 2 радио брелока Реле должно щелкнуть два раза Это означает что в память радиореле записан второй радиобрелок Аналогично записать в память радиореле третий и четвертый радиобрелоки При записи третьего радиобре лока реле должно щелкнуть три раза а при записи чет вертого радиобрелока четыре раза После записи четвертого радиобрелока радиореле переходит в рабочий режим Перерывы между записями радиобрелоков не Д должны превышать 3 с В противном случае радиореле переходит в рабочий режим сох раняя в памяти новые радиобрелоки и часть старых которые были до входа в ре________жим обучения _______________________________ А Замена батареи в радиобрелоке Неработоспособность радиобрелока может быть следствием разряда его батареи Для замены батареи Отверните винт крепления и снимите нижнюю по ловину корпуса радиобрелока Не вынимая плату замените батарею на новую с соблюдением полярности Установите нижнюю половину корпуса и заверните винт крепления Не удерживайте кнопки радиобрелока в нажатом состоянии длительное время для предотвращения пре ждевременного разряда батареи ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Изготовитель гарантирует работоспособность сис темы в течение 1 года со дня продажи при условии соблюдения правил пользования изложенных в настоя щим Руководстве Фирма Альтоника не несет ответственности в случае некорректной установки системы По вопросам гарантийного ремонта обращайтесь на фирму осуществившую продажу КОМПЛЕКТ ПОСТАВКИ Наименование 1 Радиореле HOOK UP типа R2 2 Радиобрелок 3 Руководство пользователя СИСТЕМА GUARD RF 40a SN Количество шт 1 1 1
