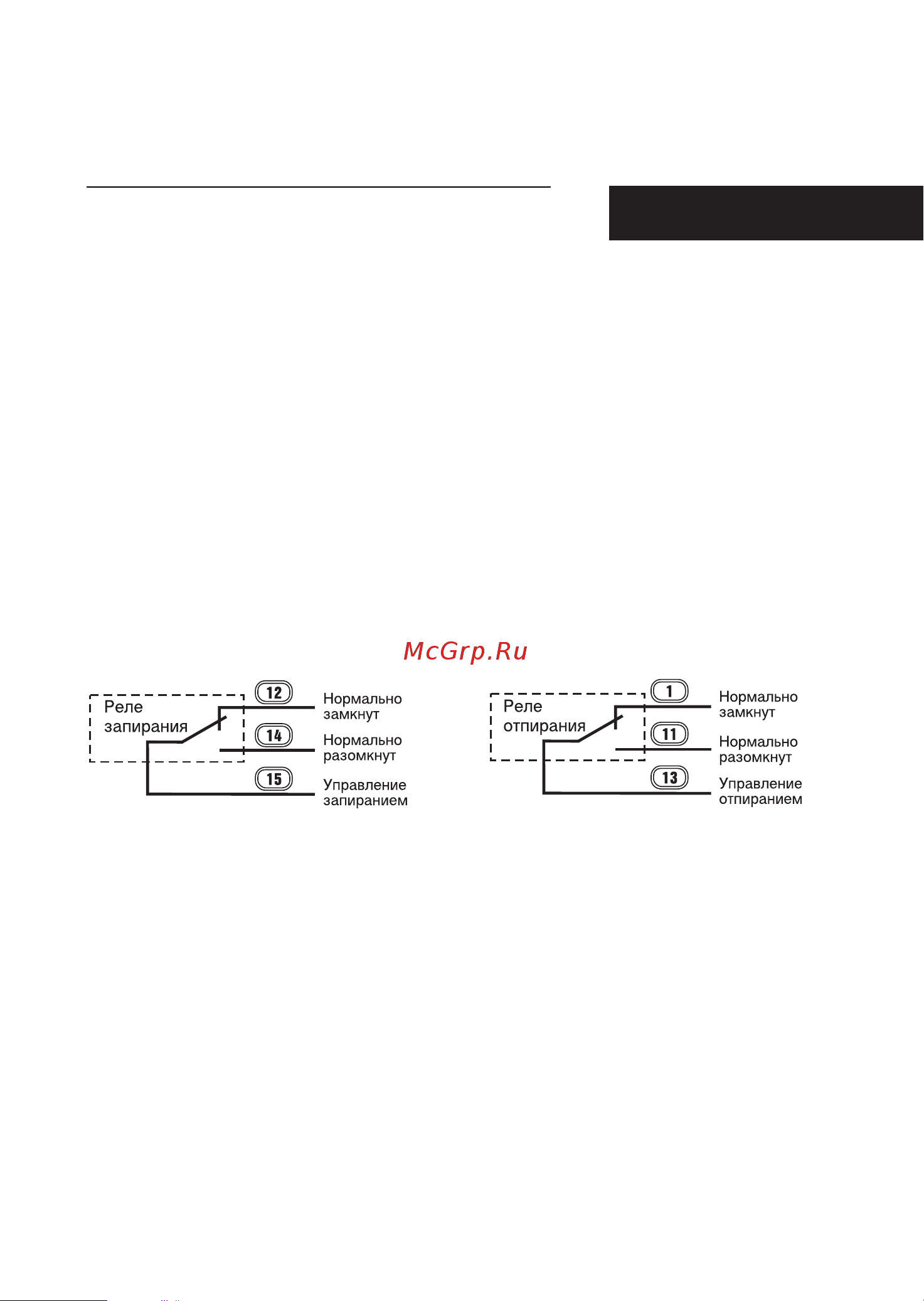

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ АВТОМОБИЛЬНОЙ ОХРАННОЙ СИГНАЛИЗАЦИИ GUARD модель RF 325A Антенна приемника сигналов брелока представляет собой отрезок провода длиной око ло 17 см выходящий из блока управления Расправьте антенну на полную длину и располо жите ее так чтобы она не была экранирована Антенна рамочная AEM 2L скрытно устанавливается в салоне автомобиля так чтобы обеспечить уверенное распознавание вмонтированной в брелок капсулы транспондера при поднесении брелока к месту установки антенны Установите индикатор системы на приборной панели в месте обеспечивающем необходи мый обзор Установите кнопку VALET на приборной панели в месте обеспечивающем удоб ство пользования Установку датчика объема или внешнего датчика удара произведите согласно инструкции по установке на соответствующее устройство Произведите подключение блока управления в соответствии со схемой предварительно вынув предохранители из держателей ПОДКЛЮЧЕНИЕ ЗАМКОВ ДВЕРЕЙ Система АР 325А позволяет управлять дверными замками различных типов и с разной дли тельностью управляющего сигнала Ниже приведена схема выходных цепей управления дверными замками Нормально замкнут Нормально замкнут Нормально разомкнут Нормально разомкнут Управление запиранием Управление отпиранием ПОДКЛЮЧЕНИЕ ДАТЧИКА ОБЪЕМА ИЛИ УДАРА Двухуровневый датчик объема или датчик удара подключается к разьему ХЗ блока управле ния Функциональное назначение контактов разьема ХЗ блока управления нумерация слева направо 1 питание датчика 12 В 2 общий О В корпус 3 сигнальный вход тревожного уровня 4 сигнальный вход предупредительного уровня Сигнальные входы рассчитаны на низкий активный уровень например открытый коллектор п р п ТАЙМЕРНЫЕ КАНАЛЫ Таймерные каналы 1 и 2 а также таймерный канал 3 в качестве которого используется вывод Х1 9 Дистанционное радиооповещение при выключенном подуровне 7 1 могут использоваться для управления различными устройствами Выбор варианта ис пользования таймерных каналов определяется наличием на автомобиле соответствующего оборудования Во время активности таймерного канала на его выходе присутствует нулевой уровень напря жения В пассивном состоянии таймерного канала его выход отключен
