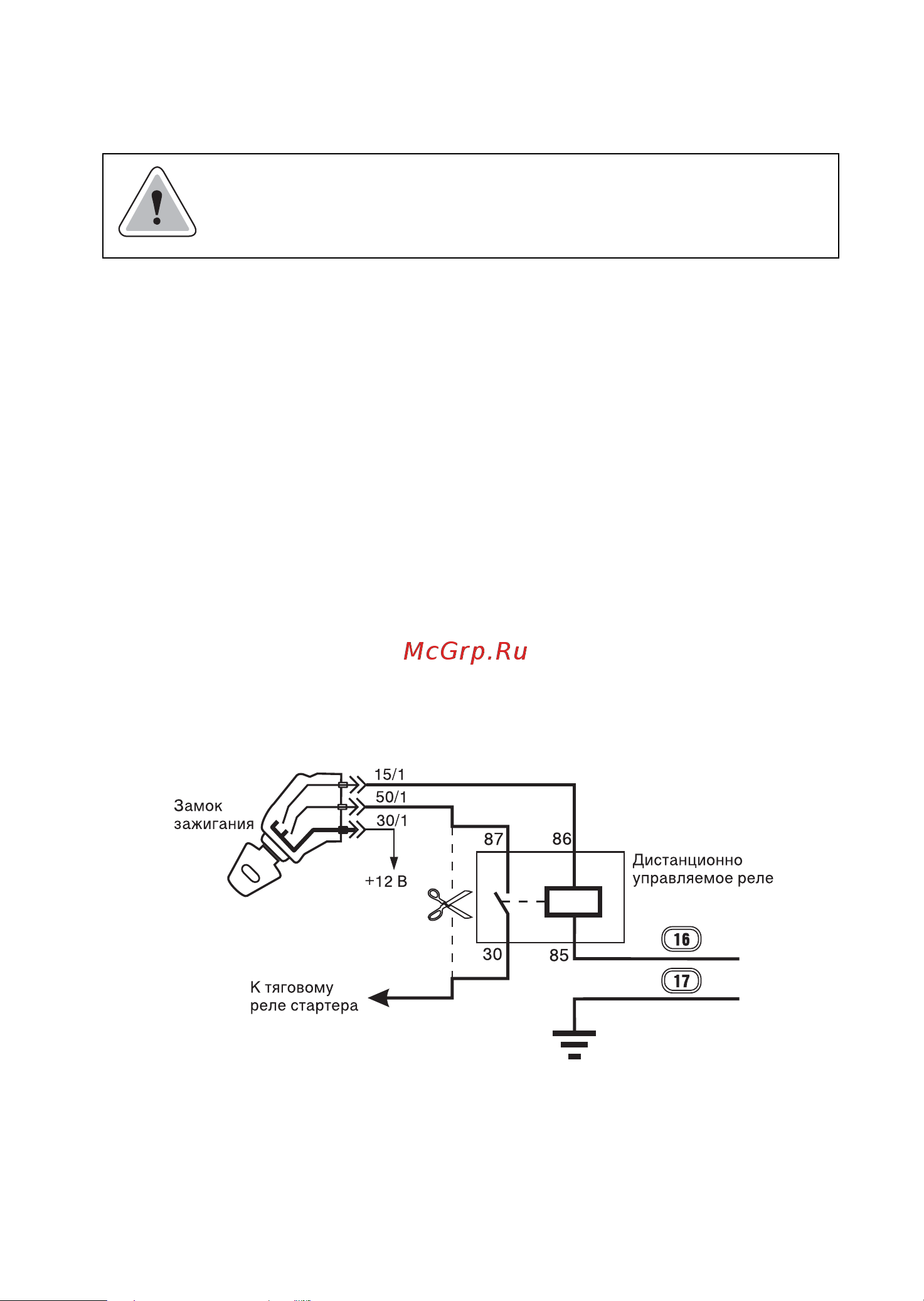

Применение дистанционно управляемого реле обеспечивает высокий уровень защиты авто мобиля Дистанционно управляемые реле включают и отключают блокировку по командам блока управления При выборе блокируемой цепи следует учитывать что блокировка во вре мя движения автомобиля не должна приводить к снижению управляемос I ти автомобиля и как следствие к созданию аварийных ситуаций Альто ника не несет ответственности при несоблюдении данного требования Реле HOOK AS выполнено в конструкции штатного реле что обеспечивает высокую скрыт ность установки а также позволяет устанавливать реле HOOK AS вместо штатного реле ав томобиля в подавляющем большинстве случаев Реле HOOK DS имеет оригинальную конструкцию и рассчитано на блокировку сигнала дат чика Холла в распределителе зажигания 40 3706 ВАЗ 2108 2109 2110 и др При использовании дистанционно управляемого реле HOOK AS вывод 86 реле должен быть подключен к цепи питания 12 В а вывод 85 к блоку управления системы контакт Х1 16 Допустимо и обратное подключение вывод 85 реле к цепи питания 12 В а вывод 86 к блоку управления контакт X1 16 В обоих случаях питание 12 В должно быть постоянно под ключено к дистанционно управляемому реле при включенном зажигании например посту пать непосредственно от контакта замка зажигания соединенного с контактом Х1 5 блока управления Не допускается подключать реле HOOK AS к цепи в которой при работе двигателя напряже ние 12 В может временно пропадать Элемент системы автомобиля цепь которого блокируется необходимо подключать к выводу 30 дистанционно управляемого реле Ниже приведены примеры схем подключения дистанционно управляемых реле Блокировка стартера 4
