Комплект видеодомофона
CTV-DP4105AHD
12

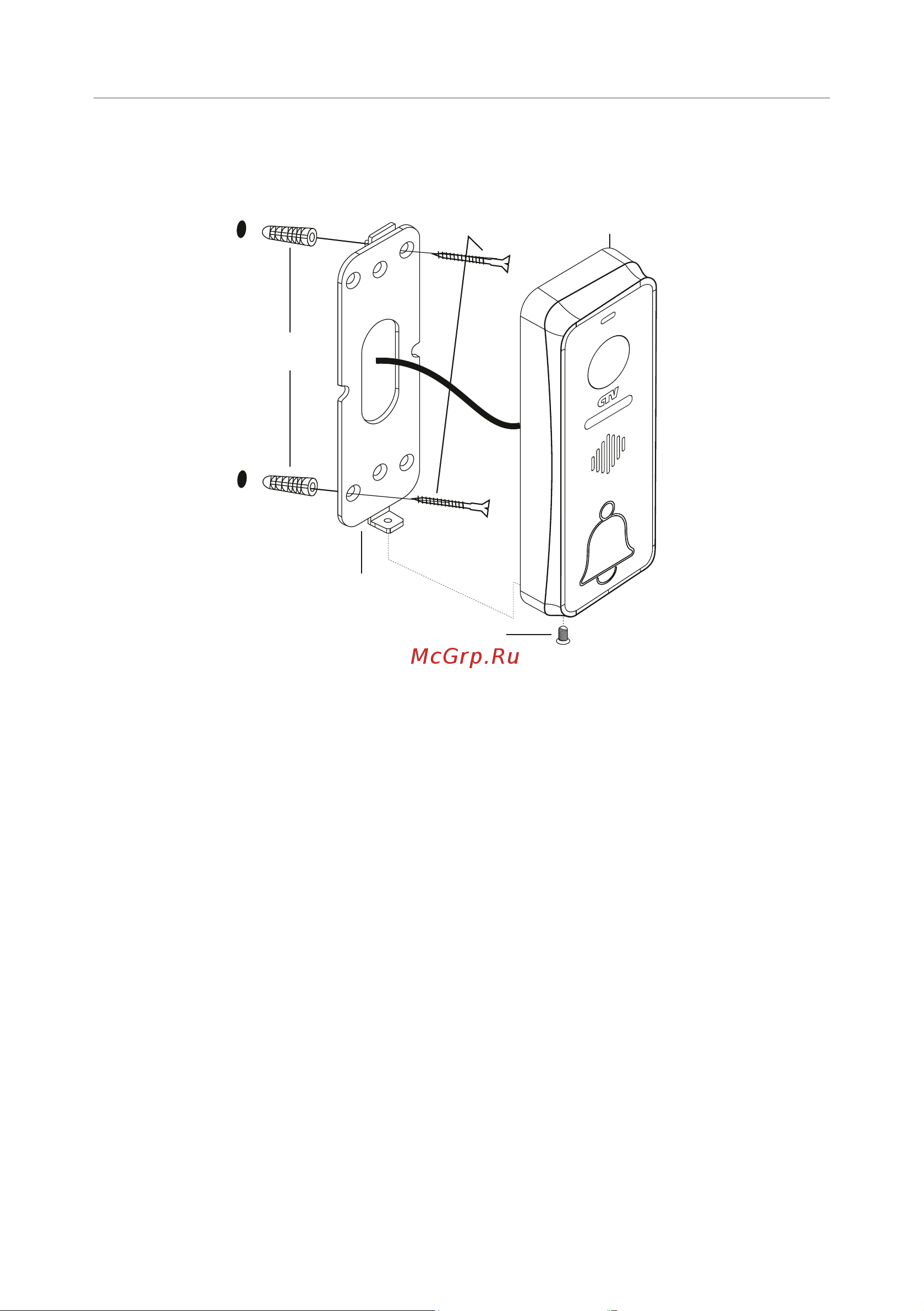

Схема установки панели без использования монтажного уголка:
Саморез Ø4х35 мм
Монтажная пластина
Дюбель Ø4х30 мм
Винт Ø2,5х6 мм
Вызывная панель
Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком
(если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место для 2 отверстий по диагонали, используя для этого
монтажную пластину.
2. Просверлите в стене 2 отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Привинтите монтажную пластину к стене, пропустив кабели подключения
через отверстие в центре пластины.
5. Подключите панель к видеодомофону и электрозамку (если он имеется).
Схема подключения приведена в следующем разделе инструкции.
6. Под центральной частью монтажной пластины организуйте небольшую по-
лость. Аккуратно уложите излишки кабеля в полость.
7. Установите панель на монтажную пластину и закрепите ее фиксирующим
винтом в нижней части панели.
