CTV CTV-DP4105AHD [11/24] Монтаж вызывной панели ctv d4005

Комплект видеодомофона

CTV-DP4105AHD

Монтаж вызывной панели CTV-D4005

115°

Ниже приведены рекомендуемые способы установки.

Обычно панель устанавливают на поверхность стены на высоте 150-160 см от

пола. Для изменения направления наблюдения панель можно установить под

углом, для чего используется монтажный уголок, входящий в комплект поставки.

Вызывная панель подключается согласно этикетке, расположенной на кабеле.

Также назначение проводов указано в следующем разделе «Провода панели».

При длине линии свыше 20 м рекомендуется использовать специализиро-

ванный коаксиальный видеокабель. Максимальная длина линии – 80 м.

Выбирайте место установки так, чтобы в объектив видеокамеры не попадал

прямой солнечный свет. Не устанавливайте панель вблизи источников силь-

ных электромагнитных помех, например возле электромотора лифта, транс-

форматорного щитка и т.п.

Не устанавливайте панель в местах с температурой и влажностью, выходя-

щих за пределы рабочих значений.

Изображение, передаваемое с вызывной панели на монитор, может быть

нечетким из-за воздействия осадков (дождя или снега) или в результате за-

грязнения глазка видеокамеры. Это нужно учитывать при выборе места для

установки.

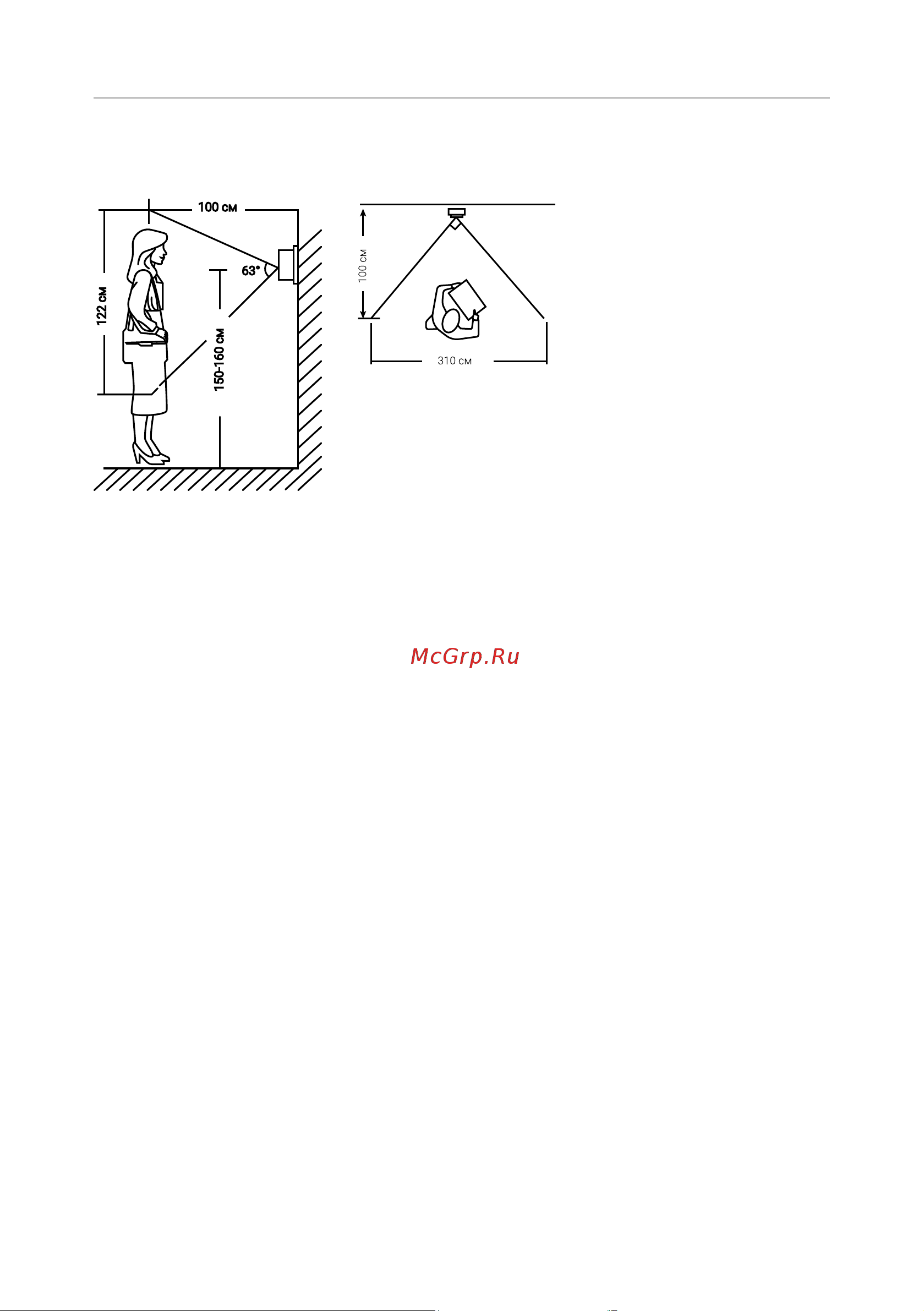

Угол обзора по горизонтали составляет 115°, по

вертикали - 63°, что позволяет обеспечить зону

наблюдения шириной 310 см и высотой 122 см на

расстоянии 100 см от панели.
