14
ВНИМАНИЕ!
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ БЕЗ ВИДИМОГО
УСТРОЙСТВА МГНОВЕННОГО ОТКЛЮЧЕНИЯ ОТ СЕТИ
(АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ)
Примечание – внешний автоматический выключатель не входит в
комплект поставки и устанавливается потребителем.
Запрещается класть на поверхность оборудования любые предметы, находиться
посторонним лицам вблизи работающего оборудования, осматривать механизмы
включенного в сеть оборудования.

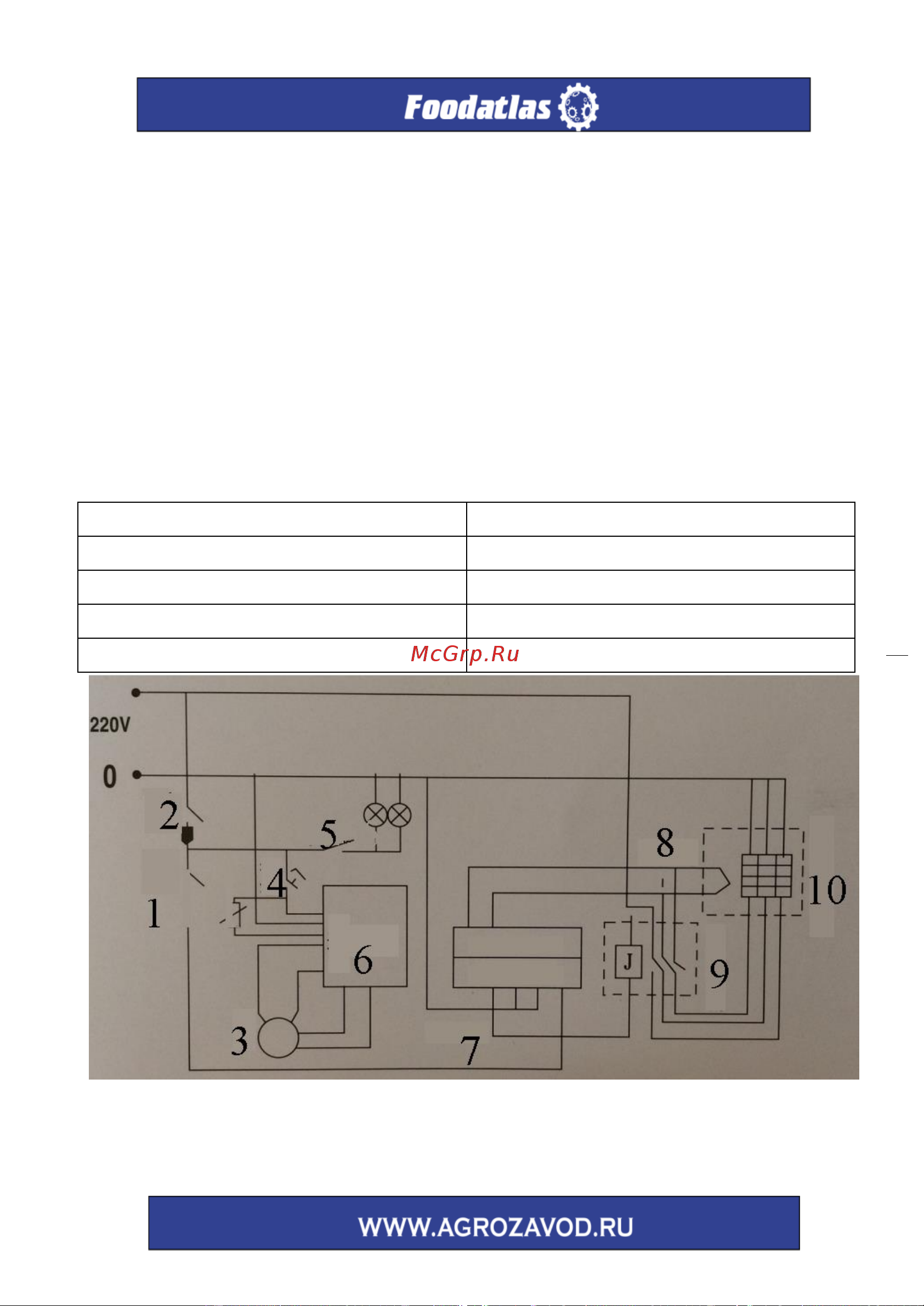

Схема электрическая
В электрической схеме указаны основные элементы управления
оборудованием.
1-Включатель
6-Регулятор скорости
2-Подключение к сети
7-Регулятор температуры
3-Электродвигатель
8-Термопара
4-Конвейр
9-Контактор переменного тока
5-Вентилятор
10-ТЭН
