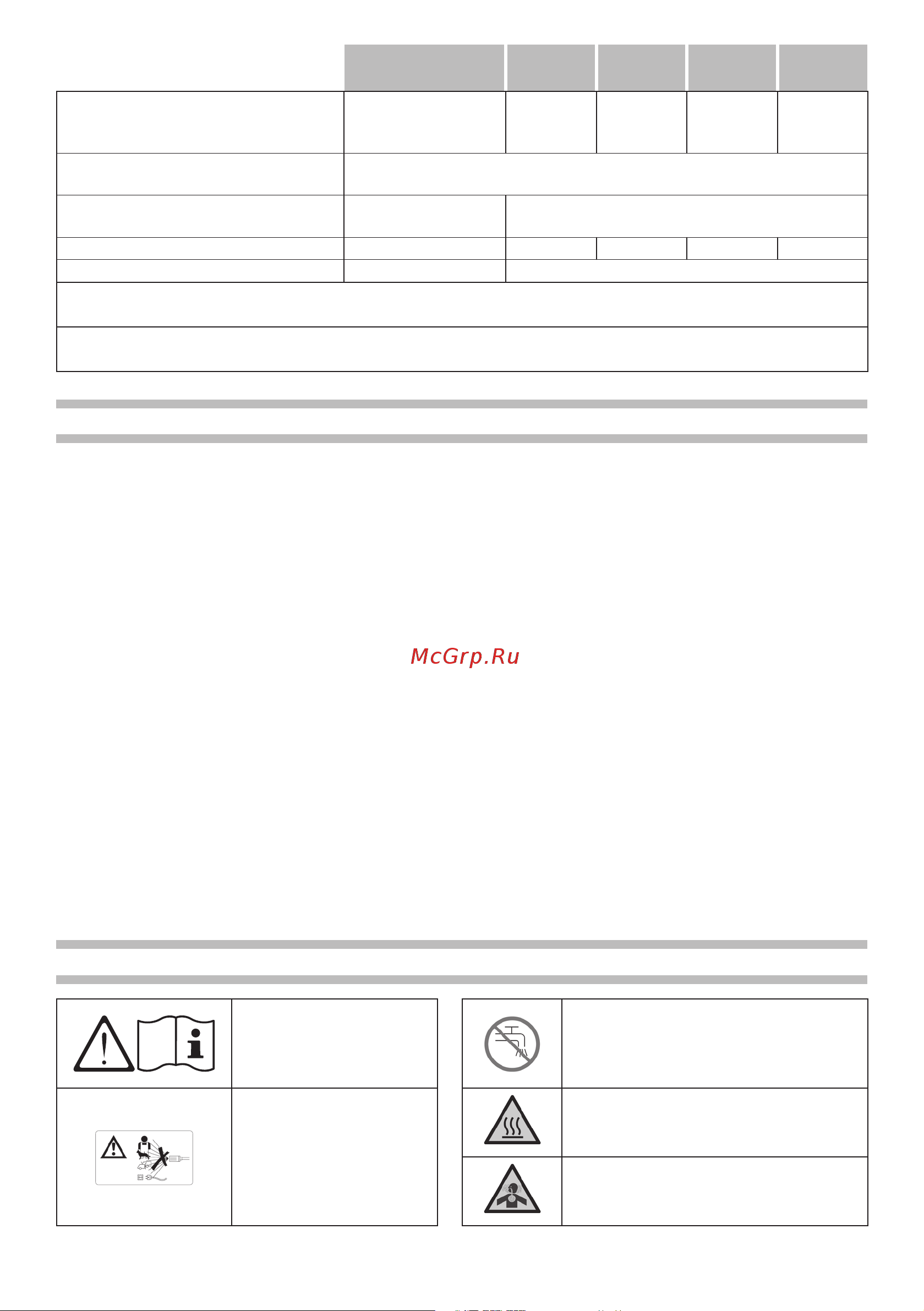

Comet HB 500 HOTBOX 25/500 12В [54/76] Bedeutung der verwendeten graphischen symbole
![Comet HB 500 HOTBOX 25/500 12В [54/76] Bedeutung der verwendeten graphischen symbole](/views2/1796735/page54/bg36.png)
54
HOTBOX
15/200
HOTBOX
25/350
HOTBOX
25/500
HOTBOX
25/350
HOTBOX
25/500
LEISTUNGEN
Höchstdruck bei Wasserausgangstemperatur
bis 108 °C - 226 °F (bar - psi) 200 - 2900 350 - 5075 500 - 7250 350 - 5075 500 - 7250
Höchstdruck bei Wasserausgangstemperatur
bis 140 °C - 284 °F (bar - psi) 32 - 464
GEWICHT UND ABMESSUNGEN
Länge x Breite x Höhe (cm - in) 95 x 62 x 85 - 37 x 24 x 36 76 x 77 x 96 - 30 x 30 x 38
Gewicht (kg - lb) 90 - 198 110 - 243 120 - 265 110 - 243 120 - 265
Kraftstotank (l - USgal) 18 - 4,8 20 - 5,3
Für die maximale Reaktionskraft an der Handspritzpistole, den Schalldruckpegel, den Schallleistungspegel und die Hand-Arm-Schwingung des Bedieners auf die
Daten des Hochdruckreinigers, mit dem das Gerät kombiniert ist, Bezug nehmen.
Die Eigenschaften und Angaben sind nur Richtwerte. Der Hersteller behält sich das Recht vor, am Gerät alle für notwendig befundenen Änderungen
vorzunehmen.
KENNZEICHNUNG DER BAUTEILE
Beachten Sie bitte die Abbildungen von 1 bis 7.
(Fortsetzung)
1 Hauptschalter
2 Lenker
3 Halterung für Strahlrohr
4 Warnschilder. Sie informieren über die
Restrisiken und über die zu verwendenden
persönlichen Schutzvorrichtungen.
5 Typenschild. Es gibt die Seriennummer und
die wichtigsten technischen Eigenschaften
wieder.
6 Netzkabel
7 Stopfen Dieselöltank
8 Halterung für Netzkabel und Rohrleitungen
9 Wasserablauf
10 Wasserzulauf
11 Abgasstutzen
12 Haube Zugang Hubstelle
13 Hubstelle
14 Drehbares Schwenkrad (nur HOTBOX 15/200)
15 Bremse für Schwenkrad
16 Drehknopf für Temperaturregelung
17 Kontrolllampe Stromversorgung
18 Kontrolllampe Kraftstomangel
19 Kontrolllampe Dampfstopp
20 Kontrolllampe Brennerbetrieb
21 Verbindungsschlauch Hochdruckreiniger/HOTBOX
22 drehbarer Anschluss Verbindung Hochdruckreiniger
23 fester Schnellanschluss Eingang
24 drehbarer Schnellanschluss Eingang
25 fester Anschluss Eingang (nur HOTBOX 25/350)
26 Anschluss Eingang (nur HOTBOX 25/350)
27 drehbarer Anschluss Verbindung Hochdruckreiniger
M22x1,5 (nur HOTBOX 25/350)
28 Anschluss Wasserausgang
29 Anschluss Wasserausgang M22x1,5 (nur
HOTBOX 25/350)
30 Filter Auüllen Dieselöl
31 Handspritzpistole
32 Druckschlauch
33 Strahlrohr
BEDEUTUNG DER VERWENDETEN GRAPHISCHEN SYMBOLE
ACHTUNG.
Die Anweisungen vor der
Verwendung des Geräts
lesen.
Die Maschine ist nicht für den Anschluss
an das Trinkwassernetz geeignet.
ACHTUNG. Den Strahl
nicht auf Personen, Tiere,
unter Spannung stehende
elektrische Geräte oder
das Gerät selbst richten.
ACHTUNG: Sehr heiße Oberäche. Nicht
anfassen.
ACHTUNG: Die Dämpfe nicht einatmen.
