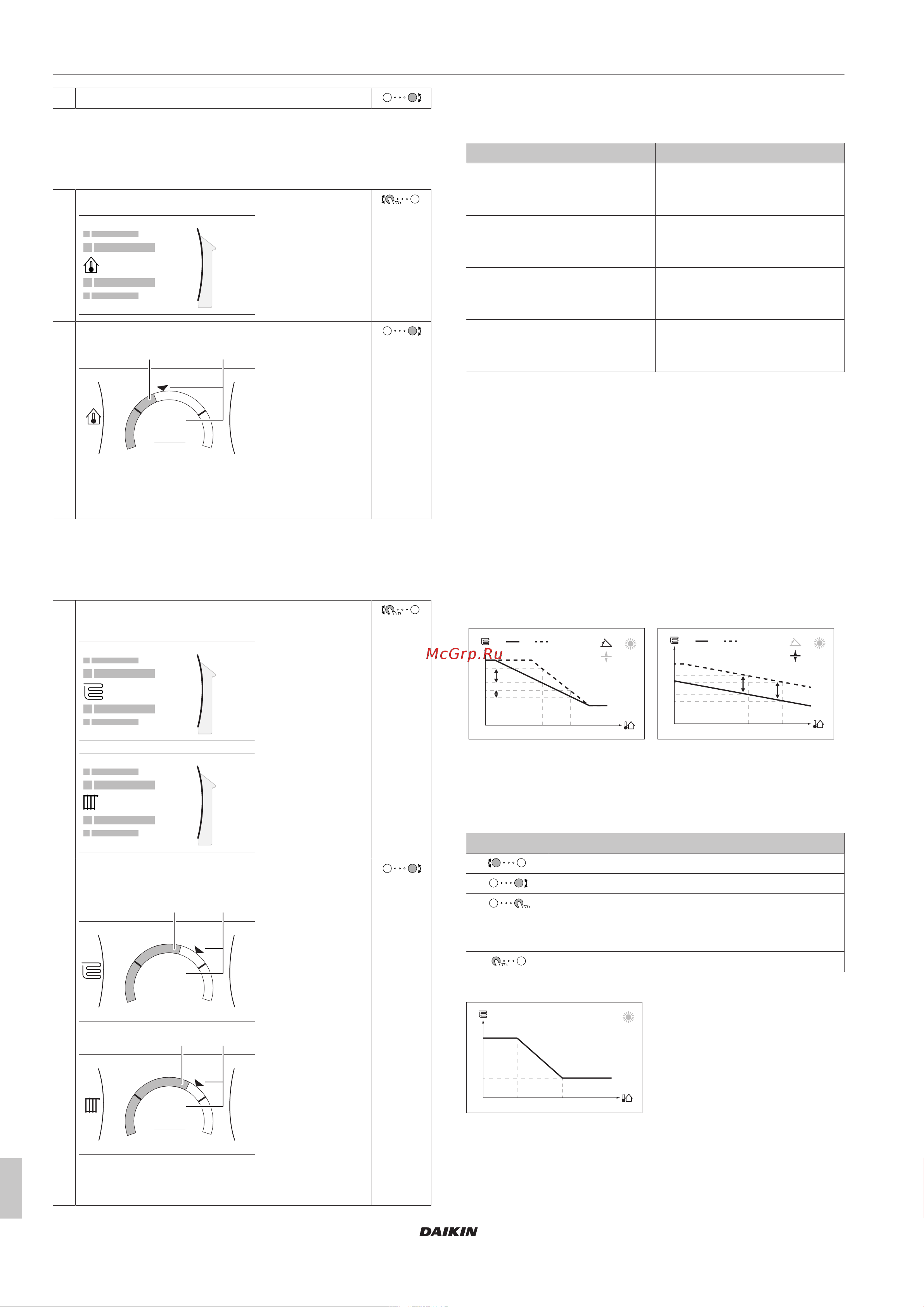

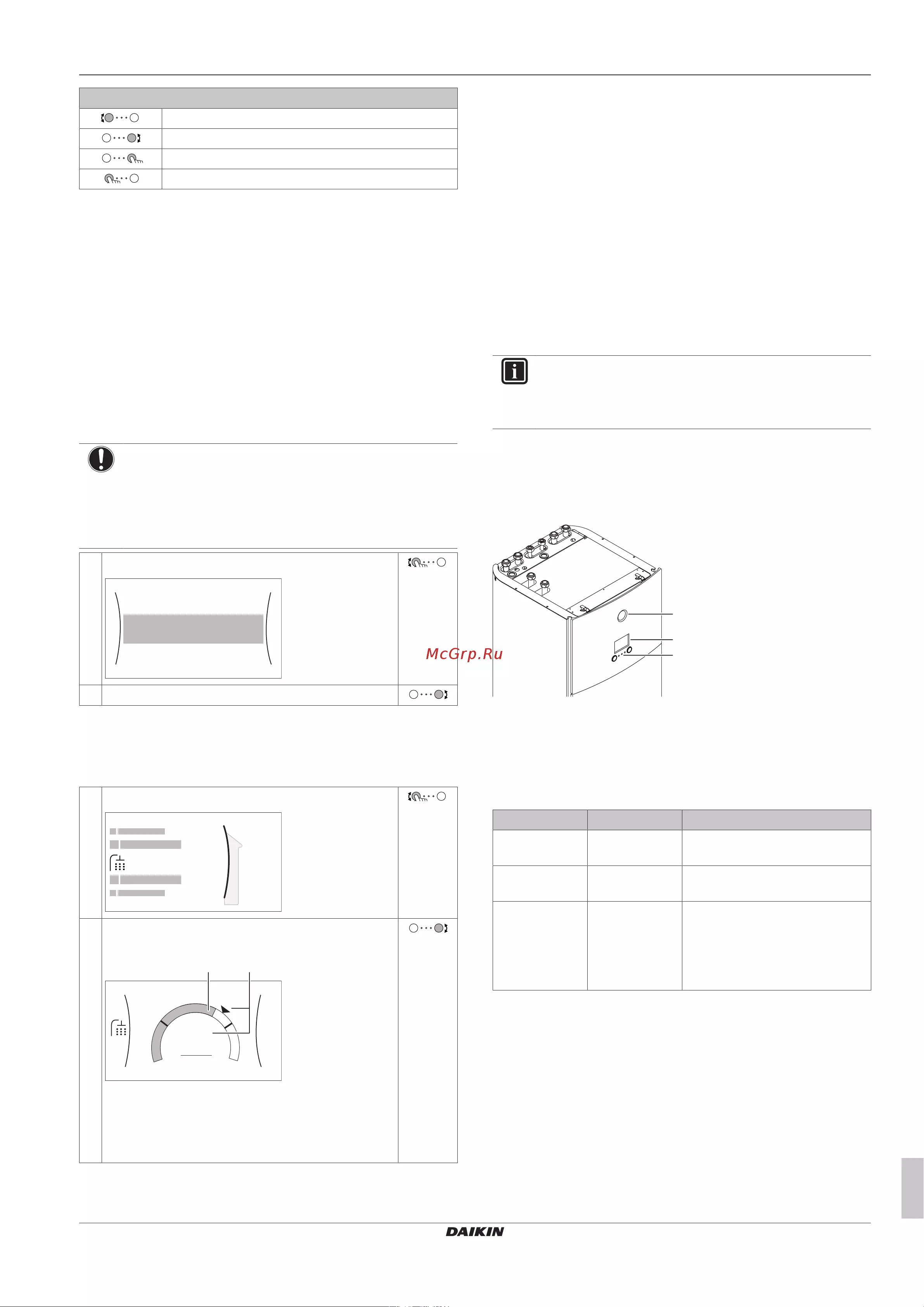

4 Краткое руководство
Руководство поэксплуатации
6
ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644733-1 – 2021.02
2 Выберите вариант ВКЛ или ВЫКЛ.
Изменение требуемой температуры в помещении
Чтобы посмотреть температуру в помещении и задать ее
нужное значение, можно воспользоваться экраном уставок
температур в помещении.
1 Перейдите к [1]: Помещение.
Помещение
1
2 Задайте требуемую температуру в помещении.
+
–
21°C
1
a b
Помещение
a Фактическая температура в помещении
b Требуемая температура в помещении
Изменение требуемой температуры воды на выходе
Чтобы задать температуру воды на выходе и задать ее нужное
значение, можно воспользоваться экраном уставки температуры
воды на выходе.
1 Перейдите к [2]: Главная зона или [3]:
Дополнительная зона.
Главная зона
2
Дополнительная зона
3
2 Задайте требуемую температуру воды на
выходе.
+
–
35°C
2
a b
Главная зона
+
–
45°C
3
a b
Дополнительная зона
a Фактическая температура воды на выходе
b Требуемая температура воды на выходе
Изменение кривой метеозависимости для зон нагрева/
охлаждения помещения
1 Перейдите к соответствующей зоне:
Зона Перейдите к …
Основная зона— нагрев [2.5] Главная зона >
Погодозависимая кривая
нагрева
Основная зона—
охлаждение
[2.6] Главная зона >
Погодозависимая кривая
охлаждения
Дополнительная зона—
нагрев
[3.5] Дополнительная зона >
Погодозависимая кривая
нагрева
Дополнительная зона—
охлаждение
[3.6] Дополнительная зона >
Погодозависимая кривая
охлаждения
2 Изменение кривой метеозависимости.
Есть 2 типа кривых метеозависимости: кривая с
наклоном и смещением (по умолчанию) и кривая по 2
точкам. Тип кривой можно при необходимости изменить в
[2.E] Главная зона > Тип кривой МЗ. Процедура
настройки кривой зависит от ее типа.
Кривая с наклоном и смещением
Наклон. Если изменен наклон,
то новая предпочтительная
температура в точке X1
увеличится на большую
величину, чем
предпочтительная
температура в точке X2.
X1 X2
c
d
Y1
Y2
Y3
Y4
a b
Смещение. Если изменено
смещение, то новая
предпочтительная
температура в точке X1
увеличится на такую величину,
что и предпочтительная
температура в точке X2.
Y1
Y2
Y3
Y4
X1 X2
a b
c
d
X1, X2 Температура воздуха снаружи
Y1~Y4 Требуемая температура воды на выходе
a Кривая метеозависимости до изменений
b Кривая метеозависимости после изменений
c Наклон
d Смещение
Возможные действия на этом экране
Выберите наклон или смещение.
Увеличьте или уменьшите наклон/смещение.
Если выбран наклон: задайте наклон и
перейдите к смещению.
Если выбрано смещение: задайте смещение.
Подтвердите изменения и вернитесь в подменю.
Кривая по 2 точкам
Y1
Y2
X1 X2
X1, X2 Температура воздуха снаружи
Y1, Y2 Требуемая температура воды на выходе
