4 | Операция
Справочное руководство пользователя
29
ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT F+W
4P586456-1 – 2019.07

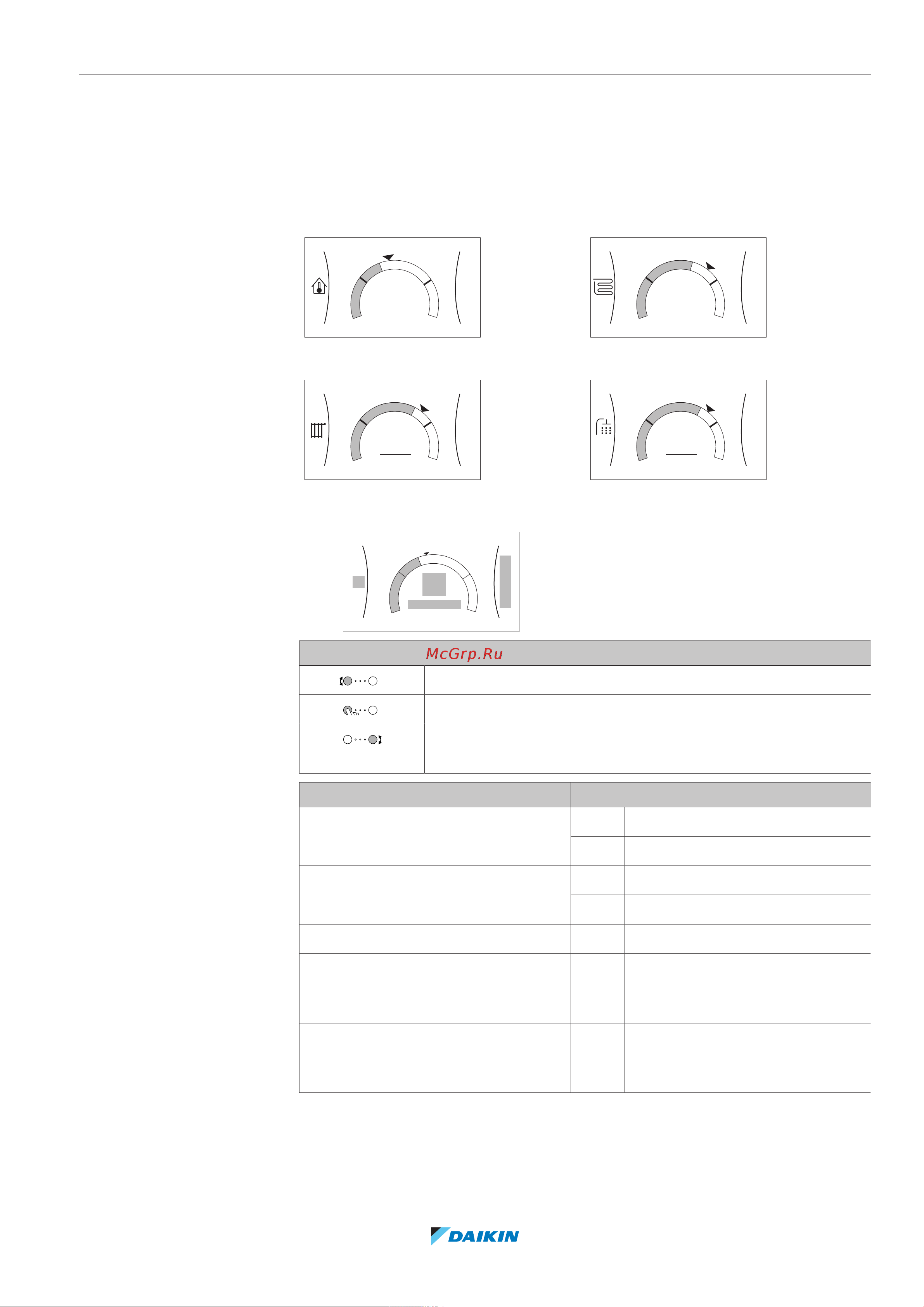

4.3.3 Экран уставок
Экран уставок отображается для экранов, описывающих компоненты системы,
которым требуется значение уставки.
Примеры
[1] Экран температуры в помещении
+
–
21°C
1
Помещение
[2] Экран главной зоны
+
–
35°C
2
Главная зона
[3] Экран дополнительной зоны
+
–
45°C
3
Дополнительная зона
[5] Экран температуры в резервуаре
+
–
50°C
5
Бак ГВС
Объяснение
a1
d
+
–
d
e
d
e
c
a2
b1
b2

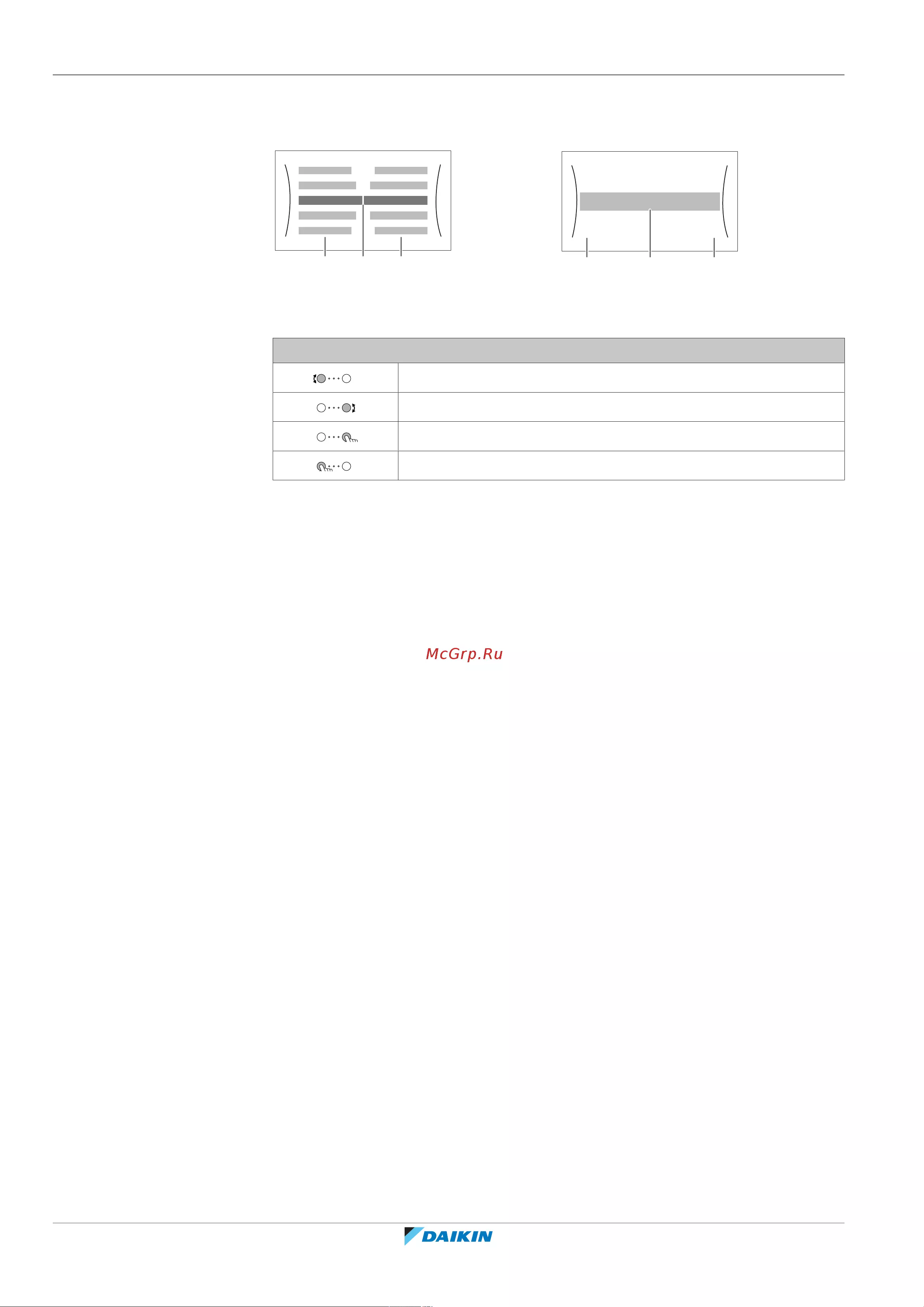

Возможные действия на этом экране
Переход через список подменю.
Переход в подменю.
Регулировка и автоматическое применение требуемой
температуры.
Позиция Описание
Минимальный предел температуры a1 Фиксируется агрегатом
a2 Ограничивается установщиком
Максимальный предел
температуры
b1 Фиксируется агрегатом
b2 Ограничивается установщиком
Текущая температура c Измеряется агрегатом
Требуемая температура d Поверните правый наборный
диск для увеличения/
уменьшения.
Подменю e Поверните левый наборный
диск или нажмите на него,
чтобы перейти в подменю.
