Daikin ETBX16DA9W [34/40] Технические данные

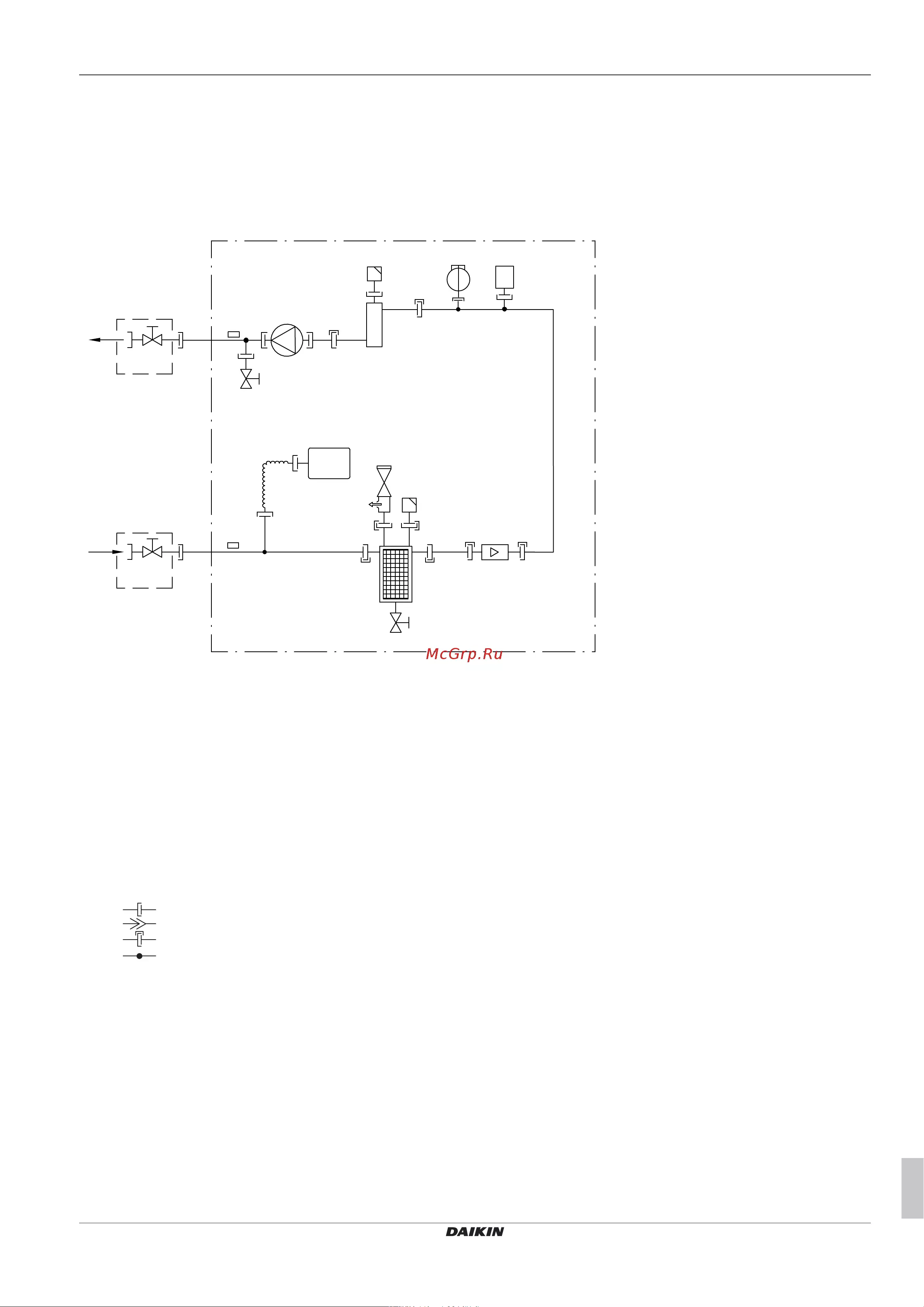

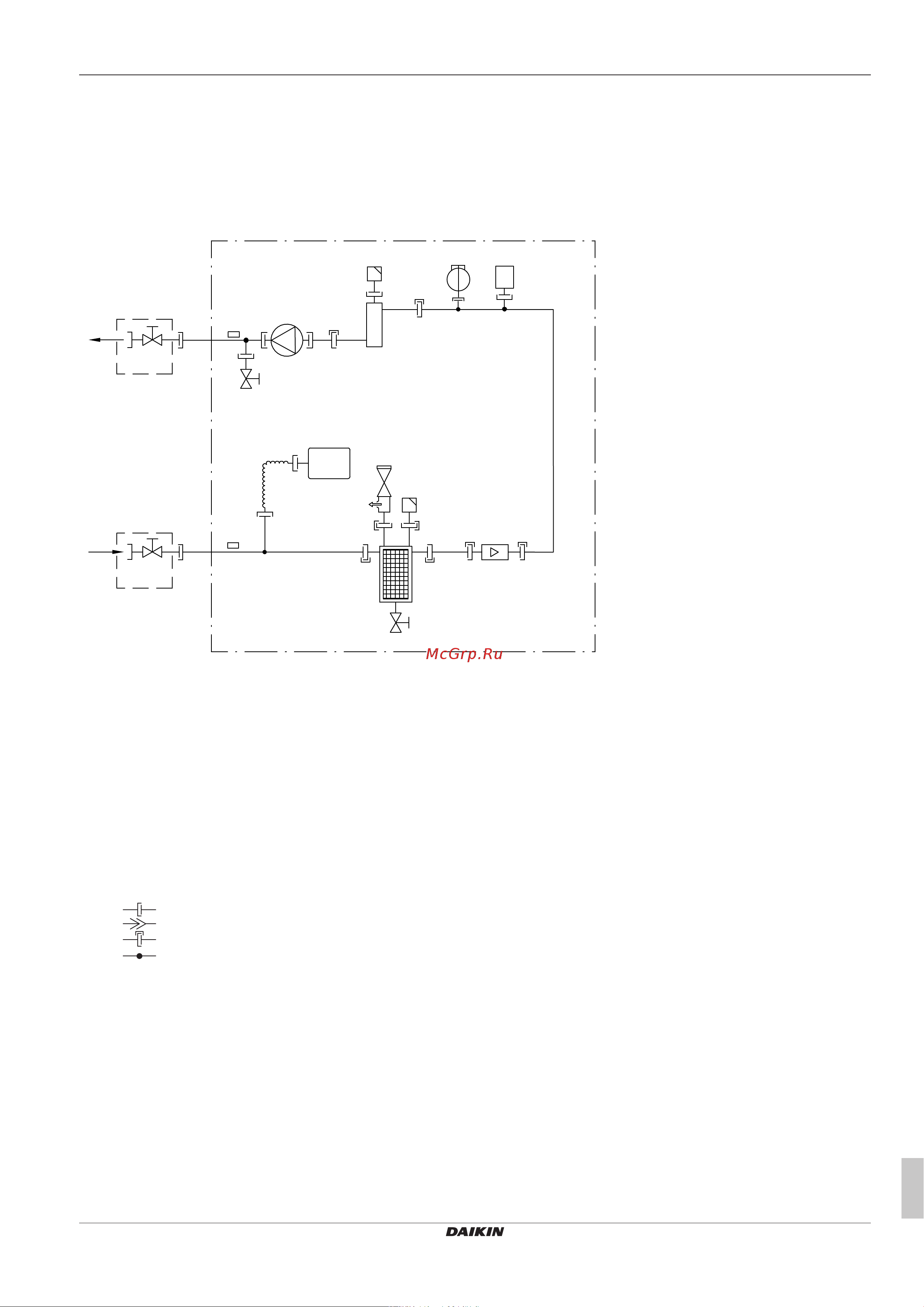

9 Технические данные
Руководство по монтажу
34
ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P586453-1B – 2020.01
9.2 Схема электропроводки:
Внутренний блок
См. прилагаемую к агрегату схему внутренней электропроводки (на внутренней стороне крышки верхней передней панели
внутреннего агрегата). Ниже приведены используемые в ней сокращения.
Примечания по поводу действий перед пуском агрегата
Английский Перевод
Notes to go through before
starting the unit
Примечания по поводу действий
перед пуском агрегата
X1M Основная клеммная колодка
X2M Устанавливаемая на месте
клеммная колодка для
переменного тока
X5M Устанавливаемая на месте
клеммная колодка для
постоянного тока
X6M Клемма электропитания
резервного нагревателя
X7M, X8M Клемма электропитания
вспомогательного нагревателя
Проводка заземления
Приобретается на месте
1
Несколько вариантов проводки
Дополнительная опция
Не смонтировано в
распределительной коробке
Электропроводка в зависимости
от модели
Печатная плата
Note 1: Connection point of the
power supply for the BUH/BSH
should be foreseen outside the
unit.
Примечание 1. Точка
подключения электропитания
для резервного нагревателя/
вспомогательного нагревателя
должна быть предусмотрена
вне агрегата.
Backup heater power supply Электропитание резервного
нагревателя
6T1 (3~, 230 V, 6 kW) 6T1 (3~, 230В, 6кВт)
6V (1N~, 230 V, 6 kW) 6V (1N~, 230В, 6кВт)
6WN/9WN (3N~, 400 V, 6/9
kW)
6WN/9WN (3N~, 400В,
6/9кВт)
User installed options Установленные пользователем
опции
LAN adapter Адаптер локальной сети
WLAN adapter Адаптер беспроводной сети
Domestic hot water tank Резервуар горячей воды
бытового потребления
Remote user interface Специальный интерфейс для
выбора комфортных условий (в
качестве комнатного термостата
используется BRC1HHDA)
Ext. indoor thermistor Внешний термистор
температуры в помещении
Ext outdoor thermistor Внешний термистор
температуры снаружи
Digital I/O PCB Плата цифровых входов/
выходов
Demand PCB Нагрузочная печатная плата
Safety thermostat Предохранительный
термостат
Английский Перевод
Main LWT Основная температура воды на
выходе
On/OFF thermostat (wired) ВКЛ./ВЫКЛ. по термостату
(проводное)
On/OFF thermostat (wireless) ВКЛ./ВЫКЛ. по термостату
(беспроводное)
Ext. thermistor Внешний термистор
Heat pump convector Конвектор теплового насоса
Add LWT Дополнительная температура
воды на выходе
On/OFF thermostat (wired) ВКЛ./ВЫКЛ. по термостату
(проводное)
On/OFF thermostat (wireless) ВКЛ./ВЫКЛ. по термостату
(беспроводное)
Ext. thermistor Внешний термистор
Heat pump convector Конвектор теплового насоса
Положение в распределительной коробке
Английский Перевод
Position in switch box Положение в
распределительной коробке
Обозначение
A1P Основная печатная плата
A2P * ВКЛ./ВЫКЛ.по термостату (PC=цепь
питания)
A3P * Печатная плата насосной станции на
солнечных батареях
A3P * Конвектор теплового насоса
A4P * Плата цифровых входов/выходов
A8P * Нагрузочная печатная плата
A11P MMI (=интерфейс пользователя
внутреннего агрегата)— основная
печатная плата
A13P * Адаптер локальной сети
A14P * Печатная плата специального
интерфейса для выбора комфортных
условий (в качестве комнатного
термостата используется BRC1HHDA)
A15P * Печатная плата приемника
(беспроводное включение/выключение по
термостату)
A20P * Адаптер беспроводной сети
BSK (A3P) * Реле насосной станции на солнечных
батареях
CN* (A4P) * Разъем
DS1(A8P) * DIP-переключатель
F1B # Предохранитель защиты от перегрузки
резервного нагревателя
F2B # Предохранитель от перегрузки
вспомогательного нагревателя
F1U, F2U (A4P) * Предохранитель 5А 250В для печатной
платы цифровых входов/выходов
K1M, K2M Контактор резервного нагревателя
K3M * Контактор вспомогательного нагревателя
