Daikin ETVX16S23EA9W [22/44] Подключение электрооборудования

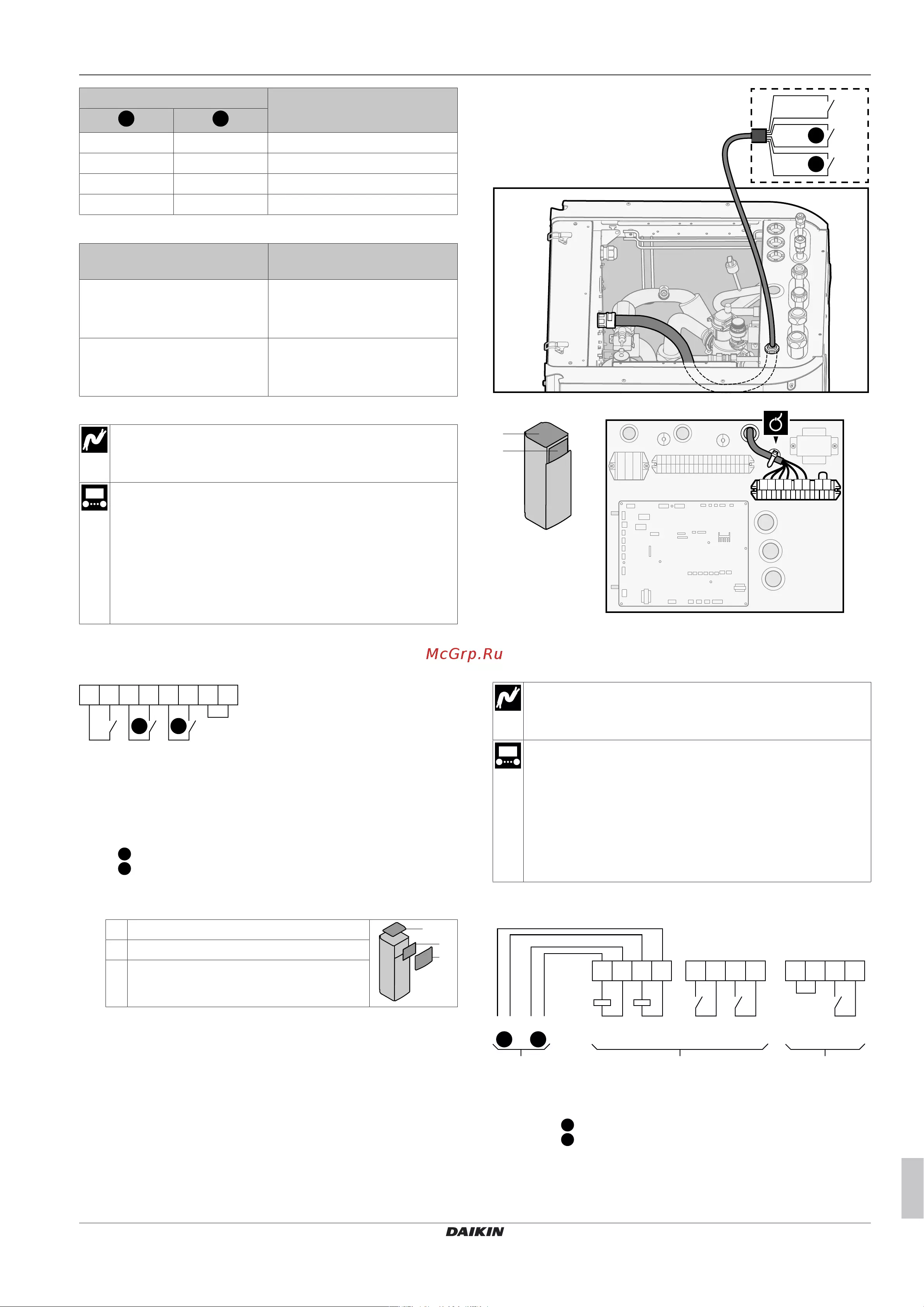

6 Подключение электрооборудования
Руководство по монтажу
22
ETVH/X16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644728-1 – 2021.02
e Перемычка (устанавливаются на заводе-
изготовителе). Если также подключается
предохранительный термостат (Q4L), замените
перемычку проводами предохранительного
термостата.
f Счетчик импульсов Smart Grid
1 Установите компоненты комплекта реле Smart Grid
следующим образом:
a
b
c
d
e
K1A K2A
X10M
×2
×4
K1A, K2A Реле
X10M Клеммная колодка
a Винты для колодки X10M
b Винты для реле K1A и K2A
c Наклейка для размещения на проводах высокого
напряжения
d Провода между реле и клеммной колодкой X5M
(AWG22 оранжевые)
e Провода между реле и клеммной колодкой X10M
(AWG18 красные)
B
A
B
X5M
5 6 9 10
1 2 3 4
K1A K2A
b b
X10M
a
2 Подсоедините проводку низкого напряжения, как показано
ниже:
A
X5M.4
X5M.3
S4S
B
A
B
X5M
3 4 13 14
3 Подсоедините проводку высокого напряжения, как показано
ниже:
A
X10M.1
X10M.2
X10M.3
X10M.4
L
N
L
N
2
1
1
Контакт Smart Grid высокого напряжения 1
2
Контакт Smart Grid высокого напряжения 2
B
A
B
X5M
1 2 3 4
X10M
4 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек. При необходимости закрепите слишком
длинный кабель кабельной стяжкой.
6.3.12 Подсоединение модуля беспроводной
сети (поставляется в качестве
принадлежности)
1 Вставьте плату управления для беспроводной сети в слот
для платы на интерфейсе пользователя внутреннего
агрегата.
