Daikin ETSHB16P30DA [15/76] Снятие защитного кожуха

3 Установка и монтаж

Руководство по применению для установщика

Daikin Altherma ETS(X/H)(B)-D

Тепловой насос (внутреннее устройство) со встроенным накопителем тепла

008.1447207_00 – 06/2019 – RU

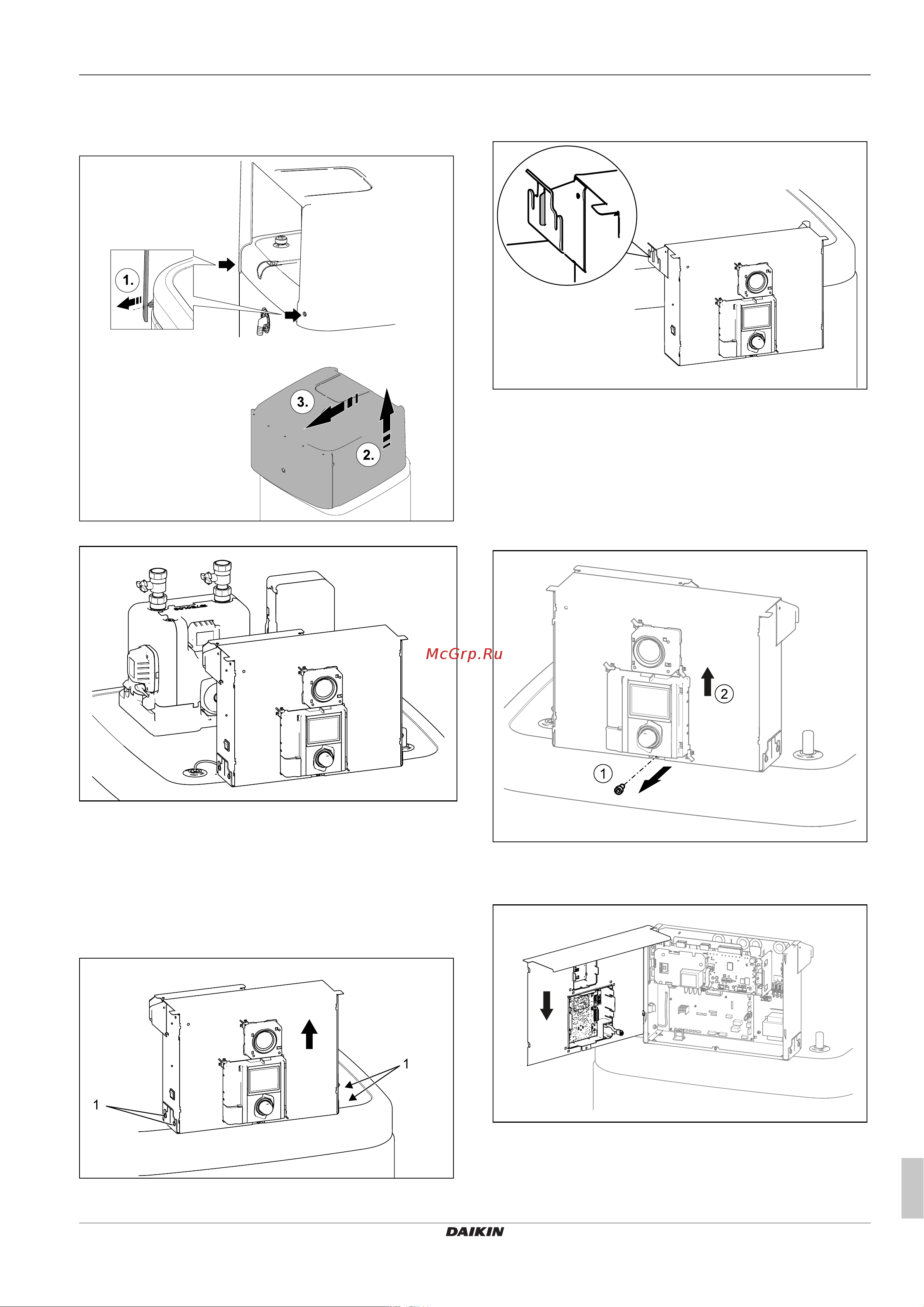

3.4.2 Снятие защитного кожуха

1 Отсоединить защитный кожух от вставленных назад ручек

(1.), поднять сзади (2.) и снять в направлении спереди (3.).

Рис.3-8 Снятие защитного кожуха

Рис.3-9 Без защитного кожуха

3.4.3 Перемещение корпуса контроллера в

сервисное положение

Для облегчения работ с гидравлической системой внутреннего

блока блок контроллера можно переместить в сервисное поло-

жение.

1 Ослабьте винты (1) крепления корпуса контроллера.

Рис.3-10 Перемещение корпуса контроллера в сервисное по-

ложение

2 Снимите корпус контроллера в направлении спереди и

вставьте его в крепление с помощью крюков на задних ско-

бах.

Рис.3-11 Корпус контроллера в сервисном положении

3.4.4 Открывание корпуса контроллера

Чтобы выполнить электрические подключения, сам корпус

контроллера должен быть открыт. Это можно сделать как в

обычном, так и в сервисном положении.

1 Ослабьте передние винты.

2 Сдвиньте крышку вверх и потяните вперед.

Рис.3-12 Открывание корпуса контроллера

3 Закрепите крышку с помощью боковых на корпусе контрол-

лера.

Рис.3-13 Навешивание крышки
